Ein praktischer Leitfaden für Blechbearbeiter, Abkantpressenbediener und Fertigungsingenieure

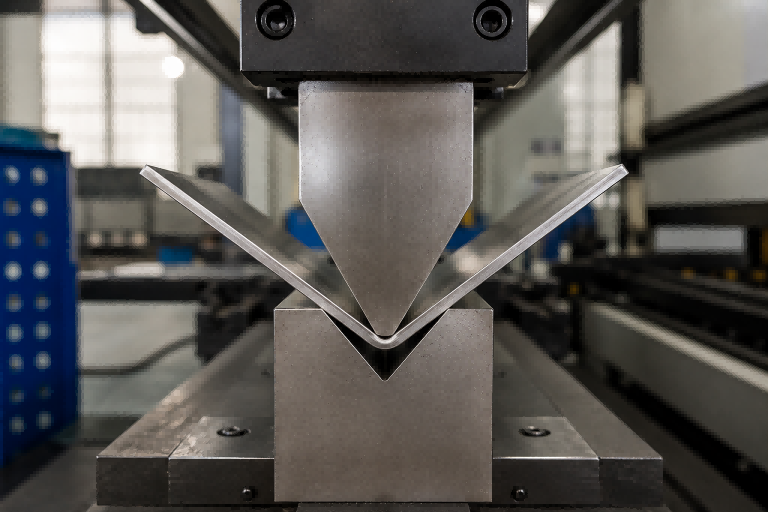

 Abbildung 1. Beispiel für das Freibiegen von Edelstahl mit Stempel, Blech und V-Matrize.

Einführung

Die Wahl der korrekten V-Matrizenöffnung ist eine der wichtigsten Entscheidungen beim Abkanten. Viele Bediener orientieren sich an der traditionellen Regel, dass die V-Öffnung etwa dem Achtfachen der Materialstärke entsprechen sollte. Diese Regel ist hilfreich, aber nur ein Ausgangspunkt. In der realen Fertigung hängt die korrekte Matrizenöffnung auch von der Materialgüte, dem erforderlichen Innenradius, dem Rückfederungsverhalten, der Oberflächenqualität, der Biegelänge, der Maschinenkraft und dem Werkzeugzustand ab.

Eine Abkantpresse kann modern, leistungsstark und präzise programmiert sein, doch wenn die untere Matrizenöffnung nicht für das Material und die Bauteilanforderungen geeignet ist, kann das Endergebnis instabil sein. Häufige Probleme sind übermäßige Rückfederung, ungleichmäßige Biegewinkel, Rissbildung, sichtbare Matrizenmarken, ungenaue Flachlänge und unnötiger Werkzeugverschleiß. Bei der Blechfertigung in großen Stückzahlen führen diese Probleme schnell zu Produktionskostenproblemen und nicht nur zu technischen Schwierigkeiten.

Dieser Leitfaden erklärt, wie professionelle Blechbearbeiter V-Matrizenöffnungen in der praktischen Fertigung auswählen. Er richtet sich an Blechverarbeiter, Abkantpressenbediener, Werkzeugkonstrukteure und Produktionsleiter, die die Biegegenauigkeit verbessern, Nacharbeiten reduzieren und einen reproduzierbareren Biegeprozess realisieren möchten.

Warum die V-förmige Öffnung wichtig ist

Die V-förmige Matrizenöffnung steuert die Unterstützung des Blechs beim Freibiegen. Das Blech berührt die beiden Schultern der unteren Matrize, während der Stempel das Material in die V-Nut presst. Da das Material beim Freibiegen nicht vollständig durchtritt, hat die Geometrie der V-förmigen Öffnung einen direkten Einfluss auf den endgültigen Biegeradius und die elastische Rückstellung nach der Entlastung.

Eine kleinere V-Öffnung führt in der Regel zu einem engeren Innenradius, erhöht aber auch die erforderliche Biegekraft. Dies kann die Belastung der Abkantpresse erhöhen, den Werkzeugverschleiß steigern und stärkere Druckspuren auf der Materialoberfläche hinterlassen. Eine größere V-Öffnung reduziert die erforderliche Presskraft und kann den Materialfluss verbessern, führt aber im Allgemeinen zu einem größeren Innenradius und kann die Rückfederung erhöhen.

Aus diesem Grund ist die Wahl der V-Öffnung nicht nur eine Frage der Gewohnheit. Es handelt sich um eine ingenieurtechnische Entscheidung, die den gesamten Biegeprozess beeinflusst. Die richtige Wahl gewährleistet ein optimales Gleichgewicht zwischen Biegeradius, Rückfederung, Oberflächenqualität, Maschinenkapazität, Werkzeugstandzeit und Endteiltoleranz.

Die traditionelle 8×-Dickenregel

Die am weitesten verbreitete Richtlinie beim Abkanten mit Druckluft ist die 8×-Materialstärke-Regel. Gemäß dieser Regel entspricht die V-Öffnung etwa dem Achtfachen der Blechdicke. Beispielsweise wird ein 2 mm dickes Blech häufig mit einer V16-Matrize bearbeitet, während für ein 3 mm dickes Blech oft eine V24-Matrize verwendet wird.

Diese Regel ist beliebt, da sie für viele Anwendungen mit Baustahl ein praktisches Gleichgewicht bietet. Sie liefert in der Regel einen angemessenen Innenradius, akzeptable Rückfederung und überschaubare Kraftanforderungen. Für allgemeine Fertigungsteile wie Gehäuse, Maschinenabdeckungen, Halterungen und Industriegehäuse ist die 8×-Regel oft ein zuverlässiger Ausgangspunkt.

Die 8×-Regel sollte jedoch niemals als absolute Vorgabe betrachtet werden. Sie berücksichtigt nicht automatisch die Rückfederung von Edelstahl, die Härte von Aluminium, die Presskraft bei dicken Blechen, Anforderungen an die Oberflächenbeschaffenheit oder spezifische Designradien. Erfahrene Abkantpressenbediener nutzen die 8×-Regel als ersten Anhaltspunkt und passen sie dann an die tatsächlichen Biegebedingungen an.

Wie sich die V-Öffnung auf den Biegeradius auswirkt

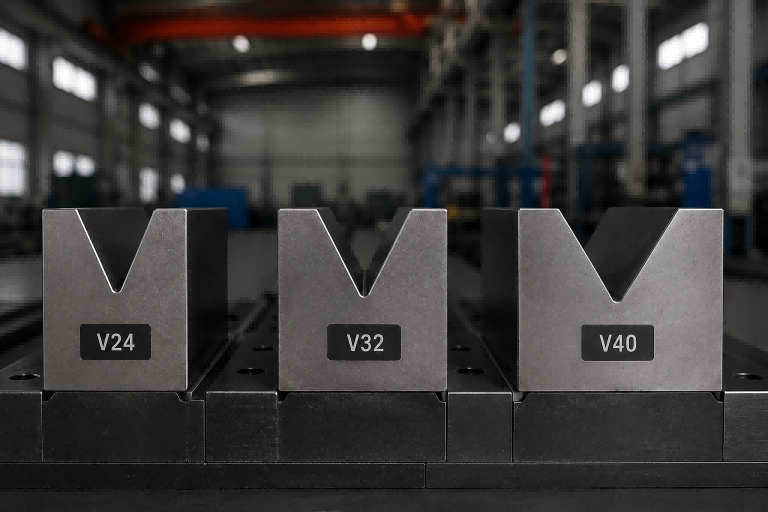

 Abbildung 2. Vergleich von V24, V32 und V40 mit Darstellung der unterschiedlichen unteren Matrizenöffnungsgrößen.

Eine größere V-Öffnung führt im Allgemeinen zu einem größeren inneren Biegeradius. Dies liegt daran, dass das Material über eine größere Strecke gestützt wird und sich um eine größere Verformungszone herum formt. Eine kleinere V-Öffnung erzeugt einen engeren Biegeradius, da das Material in einen engeren Formbereich gepresst wird.

Diese Beziehung ist für die Abwicklungsberechnung von großer Bedeutung. Biegezugabe, Biegeabzug und K-Faktor hängen alle vom tatsächlichen Innenradius ab. Wenn die Fertigung von V24 auf V32 umstellt, ohne die Biegeannahmen anzupassen, können sich die endgültige Abwicklungslänge und die Passgenauigkeit ändern.

Bei einfachen Bauteilen spielt eine geringe Radiusabweichung möglicherweise keine Rolle. Bei Präzisionsgehäusen, Schweißkonstruktionen oder Bauteilen, die mit anderen Teilen zusammenpassen müssen, ist die Radiuskonstanz jedoch entscheidend. Die gewählte V-Öffnung sollte daher sowohl der Materialstärke als auch den Konstruktionsanforderungen entsprechen.

Wie sich die V-Öffnung auf die Rückfederung auswirkt

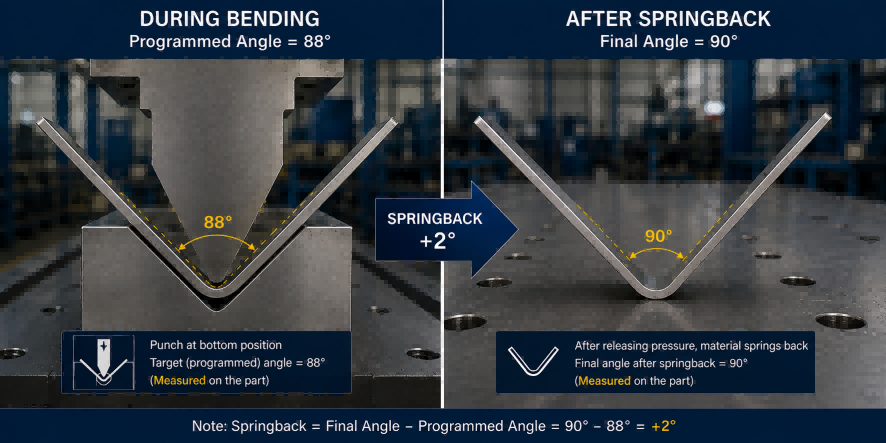

 Abbildung 3. Prinzip der Rückfederungskompensation: programmierter Überbiegungswinkel und endgültiger Freigabewinkel.

Die Rückfederung ist die elastische Erholung, die nach dem Wegfall der Biegekraft auftritt. Alle Blechwerkstoffe federn in gewissem Maße zurück, Edelstahl und hochfeste Werkstoffe weisen jedoch in der Regel eine stärkere Rückfederung auf als Baustahl.

Die V-förmige Öffnung beeinflusst die Rückfederung, da sie den Biegeradius verändert. Größere V-förmige Öffnungen führen in der Regel zu größeren Radien, und größere Radien bewirken oft eine stärkere elastische Rückfederung. Deshalb kann ein Bauteil während des Umformprozesses korrekt aussehen, sich aber nach dem Zurückziehen des Stempels leicht öffnen.

Beim praktischen Biegen von Edelstahl gleichen Bediener Fehler häufig durch Überbiegung aus. Beträgt der angestrebte Endwinkel beispielsweise 90°, kann der programmierte Biegewinkel je nach Material und Werkzeugeinstellung etwas kleiner ausfallen, etwa auf 88° oder 89°. Diese Anpassung sollte auf Probebiegungen und Produktionserfahrung basieren und nicht auf Schätzungen.

Wie sich die V-Öffnung auf die Tonnage auswirkt

Je kleiner die V-Öffnung, desto höher die benötigte Biegekraft. Dies ist einer der wichtigsten Produktionsaspekte. Die Wahl einer kleineren Matrize kann zwar einen engeren Radius ermöglichen, die Maschine aber auch an ihre Kapazitätsgrenze bringen. Dadurch erhöht sich die Belastung von Rahmen, Stempel, Matrize und Hydrauliksystem.

Eine größere V-Öffnung reduziert den Kraftaufwand. Dies ist vorteilhaft bei langen Biegungen, dicken Materialien und in der Serienfertigung, wo Werkzeugstandzeit und Maschinenbelastung wichtig sind. Die Verwendung einer überdimensionierten Matrize kann jedoch zu einem zu großen Radius führen oder die Rückfederung über die zulässigen Grenzen hinaus erhöhen.

Bei einem professionellen Biegeprozess sollte vor der Auswahl einer kleineren V-Öffnung stets die Presskraft geprüft werden. Werkzeugauswahl und Presskraftberechnung sollten gemeinsam und nicht getrennt erfolgen.

Materialspezifische V-Öffnungsempfehlungen

Baustahl

Baustahl ist das am besten vorhersagbare Material für allgemeines Abkanten. Für die meisten Anwendungen im Freibiegeverfahren ist die 8×-Regel gut geeignet. Ein 3 mm dickes Baustahlteil beginnt üblicherweise mit V24, während 4 mm dicker Baustahl oft mit V32 beginnt. Baustahl weist in der Regel eine moderate Rückfederung, gute Umformbarkeit und ein stabiles Biegeverhalten auf.

Edelstahl

Edelstahl erfordert besondere Aufmerksamkeit, da er in der Regel eine höhere Streckgrenze und stärkere elastische Rückstellung aufweist. In vielen Produktionsumgebungen ist Edelstahl von V-Öffnungen im Bereich des 8- bis 10-Fachen der Materialstärke vorteilhaft. Beispielsweise kann bei einem 3 mm dicken Bauteil aus Edelstahl 304 die V24-Öffnung als Ausgangspunkt dienen. Für Bauteile mit größerem Radius, geringerem Flächendruck oder höherer Oberflächenqualität kommen jedoch V30 oder V32 infrage.
Der Kompromiss liegt in der Rückfederung. Größere V-Öffnungen können die Oberflächenspannung verringern, aber die elastische Rückstellung erhöhen. Bei Edelstahl muss die endgültige Entscheidung Radius, Rückfederung, Presskraft und Aussehen berücksichtigen.

Aluminium

Das Biegen von Aluminium hängt stark von der Legierung und dem Härtegrad ab. Weiches Aluminium verträgt oft engere Biegungen, während härtere Legierungen größere Radien erfordern, um Risse zu vermeiden. Üblicherweise wird ein V-förmiger Öffnungsbereich von etwa dem 6- bis 10-Fachen der Materialstärke verwendet, abhängig vom Bauteil und dessen Zustand. Bei dekorativen Aluminiumteilen sind Oberflächenschutz und Werkzeugpolitur ebenfalls wichtig.

Schweres Blech

Das Biegen dicker Bleche erfordert in der Regel größere V-Öffnungen, oft das 10- bis 12-Fache der Blechdicke oder mehr. Hauptgrund hierfür ist die benötigte Umformkraft. Dickes Material erzeugt hohe Umformkräfte, und eine größere V-Öffnung trägt dazu bei, die Maschinenbelastung zu reduzieren und die Werkzeugstandzeit zu verlängern. Bei Anwendungen mit dicken Blechen müssen Maschinenkapazität, Werkzeugleistung und Biegelänge sorgfältig geprüft werden.

Praktische Fallstudien im Ingenieurwesen

Gehäuse 1 – 3 mm Baustahl

Ein Fertigungsbetrieb für Industriegehäuse verwendete V24 für 3 mm Baustahl. Das Ergebnis waren ein stabiler Biegeradius, ein überschaubares Biegevermögen und gleichmäßige 90°-Biegungen nach normaler Winkelkompensation. Dies ist ein typisches Beispiel, bei dem die 8×-Regel gut funktioniert.

Gehäuse 2 – 3 mm Edelstahlplatte 304

Die gleiche V24-Öffnung wurde an 3 mm dickem Edelstahl 304 getestet. Die Biegung war akzeptabel, die Rückfederung jedoch höher als bei Baustahl. Der Bediener passte den programmierten Winkel an und überprüfte das Endprodukt vor der Serienproduktion anhand von Probebiegungen.

Fall 3 – Dekorative Edelstahlkomponente

Eine dekorative Edelstahlplatte wies beim Biegen mit einer kleineren Öffnung sichtbare Formspuren auf. Eine größere V-förmige Öffnung reduzierte den lokalen Druck auf die Materialoberfläche und verbesserte das Erscheinungsbild, erforderte jedoch einen zusätzlichen Rückfederungsausgleich.

Gehäuse 4 – Elektronikgehäuse aus Aluminium

Für das 2 mm dicke Aluminiumgehäuse war eine saubere Biegung ohne Rissbildung erforderlich. Die Werkzeugauswahl richtete sich nach dem Zustand der Legierung und erforderte den Radius, nicht nur die Dicke. Die finale V-Öffnung gewährleistete einen stabilen Radius und eine akzeptable optische Qualität.

Fall 5 – Grobstähles Stahlblech-Bauteil

Ein 12 mm dickes Bauteil aus Kohlenstoffstahl wurde zunächst mit einer kleineren Werkzeugöffnung getestet. Die Presskraft war für eine effiziente Fertigung zu hoch. Durch die Vergrößerung der V-Öffnung konnte die Maschinenbelastung reduziert und die Werkzeugstandzeit verlängert werden, während gleichzeitig eine akzeptable Bauteilgeometrie erhalten blieb.

Häufige Fehler bei der Auswahl von V-Eröffnungen

· Für jedes Material wird die gleiche V-Öffnung verwendet.

· Die 8×-Regel anwenden, ohne Radius oder Rückfederung zu überprüfen.

· Die Wahl einer kleineren Matrize, nur um eine engere Biegung zu erzielen, ohne die Tonnage zu überprüfen.

· Die Anforderungen an die Oberflächenqualität von Zierteilen werden ignoriert.

· Werkzeugwechsel während der Produktion ohne Aktualisierung der Annahmen zum Abwicklungsmuster.

· Vor der Serienproduktion werden keine Probebiegungen durchgeführt.

· Mit abgenutzten Matrizen und der Annahme, dass das Problem lediglich in der Maschinenkalibrierung liegt.

· Die Auswahl des V-Dies wird als Gewohnheit in der Einrichtung und nicht als technische Entscheidung behandelt.

Häufig gestellte Fragen

F: Welche V-Öffnung sollte ich für 3 mm Baustahl verwenden?
A: V24 ist ein üblicher Ausgangspunkt für das Luftbiegen.

F: Ist die 8×-Regel immer richtig?
A: Nein. Es handelt sich um einen praktischen Ausgangspunkt, nicht um eine allgemeingültige Regel.

F: Beeinflusst die V-förmige Öffnung die Rückfederung?
A: Ja. Größere V-Öffnungen erzeugen im Allgemeinen größere Radien und eine stärkere Rückfederung.

F: Beeinflusst die V-Öffnung die Tonnage?
A: Ja. Kleinere V-Öffnungen erfordern eine höhere Biegekraft.

F: Welche V-Öffnung eignet sich am besten für Edelstahl?
A: Viele Verarbeiter beginnen mit der 8- bis 10-fachen Dicke, abhängig von Rückfederung, Radius und Oberflächenanforderungen.

F: Kann eine V-Form für alle Materialien verwendet werden?
A: Nein. Materialart, Dicke und Produktionsanforderungen müssen berücksichtigt werden.

F: Warum ändern sich meine Biegewinkel zwischen verschiedenen Materialchargen?
A: Die Streckgrenze und Härte des Materials können von Charge zu Charge variieren, was sich auf die Rückfederung auswirkt.

F: Sollte ich Probebiegungen durchführen?
A: Ja. Testbiegungen sind vor der Massenproduktion unerlässlich, insbesondere bei Edelstahl- und Präzisionsteilen.

Empfohlene technische Ressourcen

Über ZYCO

ZYCO bietet Abkantpressen, Lösungen für die Blechbearbeitung und Engineering-Ressourcen für Hersteller weltweit. Das ZYCO Engineering Hub unterstützt Verarbeiter dabei, praktische Biegeprinzipien zu verstehen, die Produktionsgenauigkeit zu verbessern und auf Basis realer Fertigungserfahrung fundiertere Werkzeugentscheidungen zu treffen.

Abschluss

Die korrekte V-Matrizenöffnung hängt nicht allein von der Materialstärke ab. Die Stärke bildet zwar den Ausgangspunkt, doch Materialverhalten, Rückfederung, Biegeradius, Presskraft, Oberflächenqualität und Produktionsziele bestimmen die optimale Wahl. Verarbeiter, die diese Zusammenhänge verstehen, können Nacharbeiten reduzieren, die Wiederholgenauigkeit verbessern, Werkzeuge schonen und stabilere Biegeergebnisse erzielen.

Die traditionelle 8×-Regel behält zwar ihre Berechtigung, die besten Biegeergebnisse erzielt man jedoch durch die Kombination von ingenieurtechnischem Wissen mit realen Produktionstests.
