Umfassender Leitfaden zur CNC-Abkantpresse: Von den Prinzipien bis zu den Anwendungsschritten

In der Blechbearbeitungsindustrie wird die CNC-Abkantpresse (Computer Numerical Control Press Brake) zu einem zentralen Werkzeug für Unternehmen, um die Effizienz der Produktionslinien und die Produktpräzision zu verbessern. Dieser Artikel bietet eine umfassende Einführung in die Funktionsweise und praktischen Anwendungen der CNC-Abkantpresse aus vier Blickwinkeln: Prinzip, Aufbau, Vorteile und Anwendungsschritte.

1. Was ist eine CNC-Abkantpresse?

Eine CNC-Abkantpresse ist ein Gerät, das Bleche durch die Steuerung der Bewegung von Schlitten und Hinteranschlag präzise biegt. Sie nutzt ein CNC-System zur Steuerung der Bewegung jeder Achse, kombiniert mit hydraulischem Antrieb, Matrizendruck und Winkelerkennung, um präzises, stabiles und effizientes Blechbiegen zu erreichen.

Je nach Antriebsart sind folgende Typen üblich:

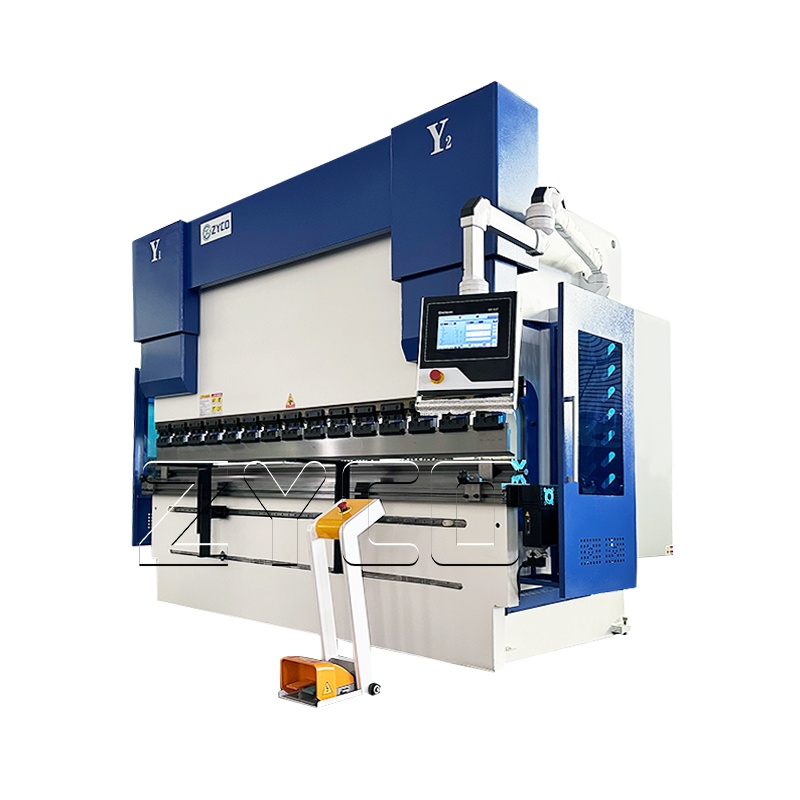

✅ Elektrohydraulische Synchronbiegemaschine (servohydraulische Steuerung, Mainstream-Konfiguration)

✅ Torsionsachsen-Synchronbiegemaschine (einfache Struktur, für allgemeine Anforderungen geeignet)

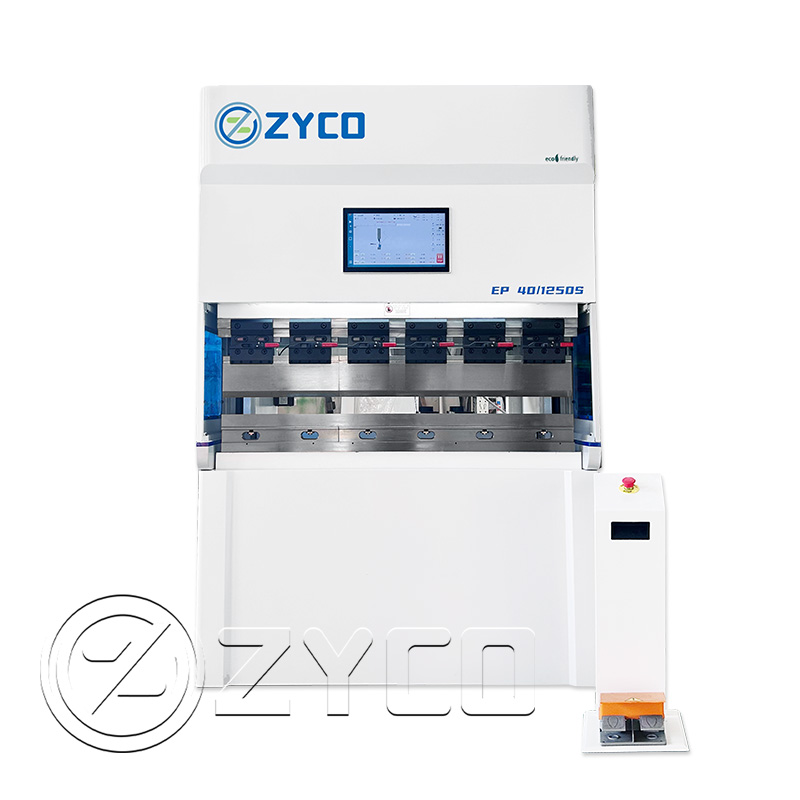

✅ Rein elektrische Servo-Biegemaschine (High-End-Energiesparmodell, geeignet für kleine Präzisionswerkstücke)

2Die Hauptkomponenten der CNC-Biegemaschine

3Die wichtigsten Vorteile von CNC-Biegemaschinen

1. Hohe Präzision und hervorragende Wiederholbarkeit

Das CNC-System erreicht eine Positioniergenauigkeit von ±0,01 mm und gewährleistet so eine hohe Biegewinkelkonsistenz.

2. Schneller Formenwechsel und einfache Bedienung

Mithilfe von Programmaufrufen und grafischer Anleitung kann der Werkzeug- und Prozesswechsel in wenigen Minuten abgeschlossen werden, sodass sich das System für Aufträge mit hoher Variantenvielfalt eignet.

3.Anpassbar an flexible Fertigung

Unterstützt komplexe Biegepfade und mehrstufige Biegeprogramme und ist daher für die kundenspezifische Produktion kleiner und großer Stückzahlen geeignet.

4. Viel Platz für intelligente Upgrades

Automatisiertes Be- und Entladen, Roboterkollaboration und Winkelerkennungssysteme können erweitert werden, um den Einsatz automatisierter Produktionslinien zu ermöglichen.

4. Richtige Anwendungsschritte von CNC-Biegemaschine

1. Einschaltprüfung:

Überprüfen Sie den Hydraulikölstand.

Stellen Sie sicher, dass Stromversorgung, Spannung und Luftdruck sicher sind.

Überprüfen Sie, ob die Form sicher installiert ist und die Sicherheitsvorrichtungen intakt sind.

2. Programmierung:

Geben Sie Biegewinkel, Länge, Reihenfolge und Hinteranschlagposition ein;

Importieren Sie Bearbeitungszeichnungen über die grafische Benutzeroberfläche oder USB.

Kompensationsparameter und Endschalter einstellen.

3. Plattenpositionierung und -bedienung:

Legen Sie die Platte auf die Werkbank, in die Nähe des hinteren Anschlags.

Ein Fußpedal steuert die Bewegung des Schlittens, um das Biegen durchzuführen.

Das System steuert automatisch Winkel und Hub, um Über- oder Unterdruck zu vermeiden.

4. Nach Abschluss des Biegens:

Überprüfen Sie die Abmessungen und Winkel des Werkstücks.

Schalten Sie die Stromversorgung aus und reinigen Sie das Gerät.

Führen Sie tägliche Wartungsaufzeichnungen.

5. Anwendbare Branchen und typische Anwendungen

CNC-Biegemaschinen werden häufig eingesetzt in:

Blechbearbeitung: Chassis, Schränke, Halterungen

Autoteile: Karosserierahmen, Stützbalken

Herstellung von Haushaltsgeräten: Kühlschranktüren, Klimaanlagengehäuse

Energieverteilungsindustrie: Steuerschränke, Schaltschranktürverkleidungen

Edelstahlproduktindustrie: Schränke, Treppengeländer, Tür- und Fensterkomponenten

6. Zusammenfassung

Mit der kontinuierlichen Weiterentwicklung der industriellen Automatisierung und intelligenten Fertigung ersetzen CNC-Abkantpressen nach und nach das traditionelle manuelle Biegen und werden zum „intelligenten Rückgrat“ der Blechfertigungslinien. Für Unternehmen, die eine Aufrüstung ihrer Ausrüstung oder eine Verbesserung der Verarbeitungspräzision in Erwägung ziehen, ist die Wahl einer CNC-Abkantpresse mit stabiler Leistung, hoher Intelligenz und einfacher Bedienung zweifellos ein wichtiger Schritt zur Steigerung von Effizienz und Qualität.

Wenn Sie weitere Fragen zur Geräteauswahl, Bedienerschulung oder Exportkonfiguration haben, wenden Sie sich bitte an Kontaktieren Sie das technische Team von ZYCOWir bieten Ihnen professionelle und effiziente Lösungen aus einer Hand.
