ZYCO ENGINEERING WHITE PAPER
Wie man die Pressenkraft einer Abkantpresse richtig berechnet
Konstruktionsmethoden, Maschinenauswahl, Werkzeugkompatibilität und Produktionsvalidierung
Arbeitsablauf des ZYCO Press Brake Calculator von den Biegeparametern bis zur Produktionsvalidierung.
Version 2.1 Professionelle Publikationsausgabe | ZYCO-Entwicklungsteam
Die Berechnung der Presskraft beim Abkanten ist nicht nur eine Formelfrage. Sie ist eine wichtige technische Entscheidung, die Biegegenauigkeit, Werkzeugstandzeit, Maschinenzuverlässigkeit, Produktionskosten und die langfristige Anlagenstabilität beeinflusst. Diese Fachpublikation erläutert, wie Materialart, Dicke, Biegelänge, V-Öffnung, Biegeverfahren, Lastverhältnis, Werkzeugkompatibilität und Lastkonzentration in der realen Produktion zusammenwirken.
Ziel dieses Leitfadens ist es, Blechverarbeitern zu helfen, über einfache Tonnagetabellen hinauszugehen und einen sichereren und gleichmäßigeren Biegeprozess zu entwickeln. Die Beispiele und Abbildungen sind auf die Logik des ZYCO Engineering Hub und den Workflow des ZYCO Press Brake Calculator abgestimmt.
Wichtigste Erkenntnisse 1. Die Tonnage wird durch die Materialfestigkeit, die Dicke, die Biegelänge und die V-Öffnung beeinflusst. |
Einführung
Was ist die Presskraft einer Abkantpresse?
Warum eine genaue Tonnageberechnung wichtig ist
Die technische Formel hinter der Pressenkraft
Materialfaktoren verstehen
Wie die Materialdicke die Tonnage beeinflusst
Wie die Biegelänge die Tonnage beeinflusst
Wie die V-Öffnung die Tonnage beeinflusst
Luftbiegen vs. Bodenkontakt vs. Münzwurf
Springback-Kompensation und Prozessvalidierung
Beispiele aus der realen Produktion
Maschinenkapazitätsauswahl
Werkzeugkompatibilitätsanalyse
Lastkonzentrationsanalyse
Warum die Produktionsfrequenz wichtig ist
Theoretische vs. praktische Tonnage
Digitale Taschenrechner und moderne Fertigung
Häufige Fehler und bewährte Vorgehensweisen
Häufig gestellte Fragen
Ressourcen des Engineering Hubs
Abschluss
Die Presskraft einer Abkantpresse ist eine der wichtigsten technischen Variablen in der Blechbearbeitung. Jeder erfolgreiche Biegevorgang hängt davon ab, genügend Kraft aufzuwenden, um das Material plastisch zu verformen und gleichzeitig Maßgenauigkeit, Werkzeugstandzeit, Maschinenzuverlässigkeit und Produktionseffizienz zu gewährleisten.
Trotz ihrer Bedeutung zählt die Presskraft in der Fertigungsindustrie nach wie vor zu den am meisten missverstandenen Themen. Viele Bediener verlassen sich bei der Auswahl von Maschinen und Werkzeugen immer noch auf veraltete Presskrafttabellen, ihre Erfahrung oder grobe Schätzungen. Diese Methoden mögen für bekannte Aufgaben funktionieren, werden aber zunehmend unzuverlässig bei neuen Materialien, dickeren Blechen, längeren Biegelängen oder anspruchsvollen Produktionsanforderungen.
Falsche Tonnageberechnungen können vielfältige Probleme verursachen. Unzureichende Kraft kann zu unvollständigen Biegungen, übermäßiger Rückfederung, ungleichmäßigen Winkeln und Maßabweichungen führen. Zu hohe Kraft kann den Verschleiß von Stempel und Matrize beschleunigen, die Belastung des Hydrauliksystems erhöhen und die Lebensdauer der Maschine verkürzen.
Für Hersteller von Elektroschränken, Industriegehäusen, Landmaschinen, Aufzugsanlagen, Edelstahlprodukten und Strukturbauteilen ist das Verständnis der korrekten Berechnung der Presskraft von entscheidender Bedeutung für die Aufrechterhaltung der Qualität und die Kontrolle der Produktionskosten.
Dieses Whitepaper erläutert die ingenieurtechnischen Grundlagen der Presskraftberechnung beim Abkanten und verbindet theoretisches Wissen mit praktischer Fertigungserfahrung. Ziel ist es, nicht nur die Kraft präzise zu berechnen, sondern auch die realen Faktoren zu verstehen, die erfolgreiche Biegevorgänge beeinflussen.

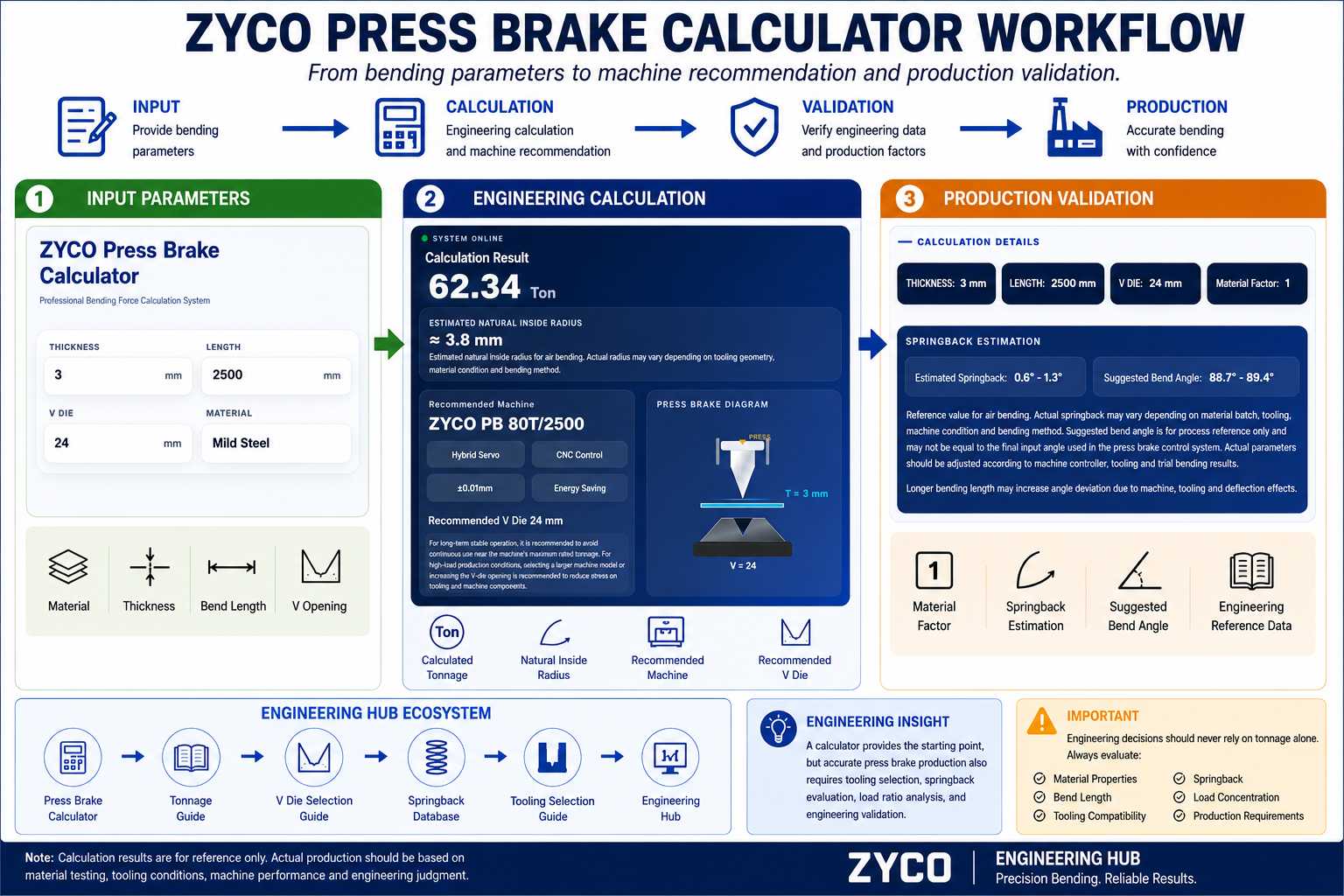

Figur 1. Der ZYCO Engineering Workflow integriert Tonnageberechnung, Maschinenempfehlung, Rückfederungsabschätzung und Produktionsvalidierung in einen einzigen Entscheidungsprozess.
Die Presskraft einer Abkantpresse bezeichnet die Kraft, die erforderlich ist, um ein Blechwerkstück dauerhaft in einen bestimmten Biegewinkel zu verformen.
Die vom Pressenstempel erzeugte Kraft wird über Stempel und Matrize auf das Material übertragen. Sobald die Kraft die Streckgrenze des Materials überschreitet, verformt sich das Material plastisch und behält die gewünschte Form bei.
Die erforderliche Kraft hängt von mehreren Variablen ab:
Materialart
Materialstärke
Biegelänge
V-Öffnungsgröße
Materialfestigkeit
Biegemethode
Gewünschter Biegewinkel
Da sich diese Variablen von Anwendung zu Anwendung drastisch ändern können, können die Tonnageanforderungen selbst dann erheblich variieren, wenn zwei Teile optisch ähnlich erscheinen.
Beispielsweise können ein 3 mm dickes Gehäuse aus Baustahl und ein 3 mm dickes Gehäuse aus Edelstahl identische Abmessungen aufweisen. Das Edelstahlbauteil kann jedoch aufgrund seiner höheren Streckgrenze und stärkeren Rückfederung deutlich mehr Kraftaufwand erfordern.
Aus diesem Grund berechnen professionelle Fertigungsbetriebe die Tonnage, anstatt sich ausschließlich auf Annahmen zu verlassen.
Viele Maschinenbediener betrachten die Tonnageberechnung als eine Maßnahme zur Maschinenauswahl. Tatsächlich beeinflusst sie jedoch nahezu jeden Aspekt der Fertigungsleistung.
Genaue Berechnungen tragen zur Verbesserung bei:
Wird die Tonnage unterschätzt, können verschiedene Probleme auftreten:
Unvollständige Kurven
Übermäßige Rückfederung
Unzureichende Winkelgenauigkeit
Zusätzliche Korrekturmaßnahmen
Verringerte Produktivität
Wenn die Tonnage überschätzt wird:
Werkzeug wird unnötigem Stress ausgesetzt
Hydrauliksysteme arbeiten härter als nötig
Die Wartungskosten steigen
Die Lebensdauer der Geräte kann sich verringern
In modernen Fertigungsumgebungen ist die genaue Kraftabschätzung eine zentrale Ingenieursaufgabe.
Die im gesamten ZYCO Engineering Hub angewandte Berechnungsmethode ist:
Tonnage = (1,33 × T² × L × Materialfaktor) ÷ (V × 20)
Wo:
Der Koeffizient 1,33 wird verwendet, um die praktischen Bedingungen beim Luftbiegen widerzuspiegeln und stimmt gut mit den realen Produktionsergebnissen überein.
Im Gegensatz zu vereinfachten Tonnagediagrammen wertet diese Formel mehrere technische Variablen gleichzeitig aus und liefert realistischere Kraftschätzungen.
Tabelle 1. Materialfestigkeitsfaktoren, die bei der Berechnung der Presskraft der ZYCO-Abkantpresse verwendet werden
Material | Technischer Faktor |
Messing | 0,60 |
Aluminium | 0,65 |
Baustahl | 1,00 |
Edelstahl 304 | 1,62 |
Edelstahl 201 | 1,76 |

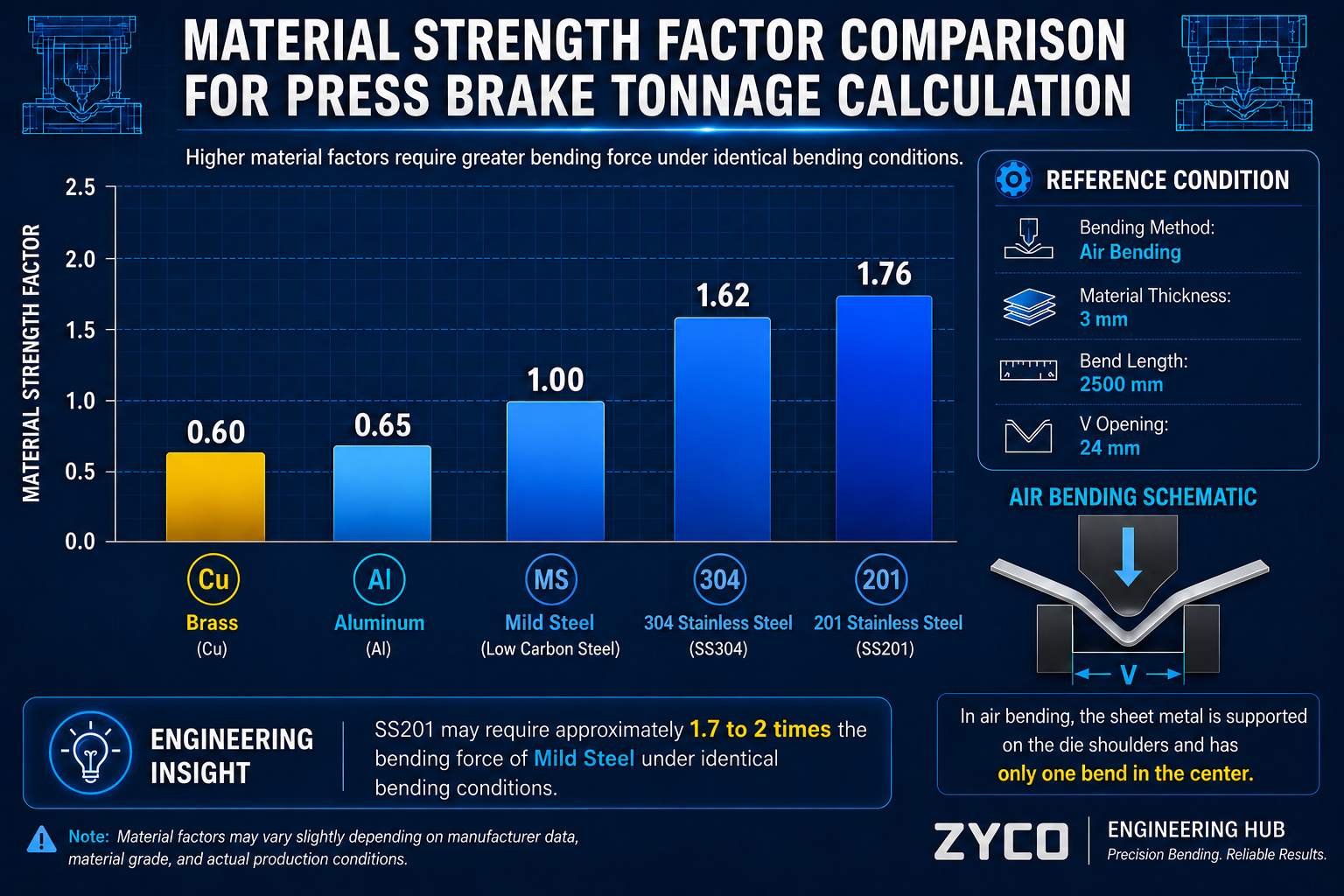

Abbildung 2. Vergleich der Materialfestigkeitsfaktoren zur Berechnung der Abkantpresskraft. Höhere Materialfestigkeitsfaktoren erfordern unter identischen Biegebedingungen eine höhere Biegekraft.
Nicht alle Materialien erfordern die gleiche Biegekraft.
Der Hauptgrund liegt in den Unterschieden in der Streckgrenze.
Die im ZYCO Engineering Hub verwendeten Materialfaktoren sind:
Diese Faktoren spiegeln die praktischen Produktionsbedingungen wider und ermöglichen es den Ingenieuren, den Kraftbedarf genauer abzuschätzen.
Zum Beispiel:
Für ein Bauteil aus Edelstahl kann eine um mehr als 60 % höhere Kraft erforderlich sein als für ein gleichwertiges Bauteil aus Baustahl.
Dieser Unterschied gewinnt mit zunehmender Dicke und Biegelänge immer mehr an Bedeutung.
Wichtiger Hinweis zur Dicke Bei konstanter V-Öffnung verhält sich die Biegekraft quadratisch zur Blechdicke. In der Praxis des Freibiegens erhöht sich die empfohlene V-Öffnung jedoch häufig mit der Blechdicke. Folgt die V-Öffnung der 8T-Regel, kann ein 6 mm dickes Baustahlblech bei gleicher Biegelänge etwa die doppelte Kraft eines 3 mm dicken Blechs erfordern. |

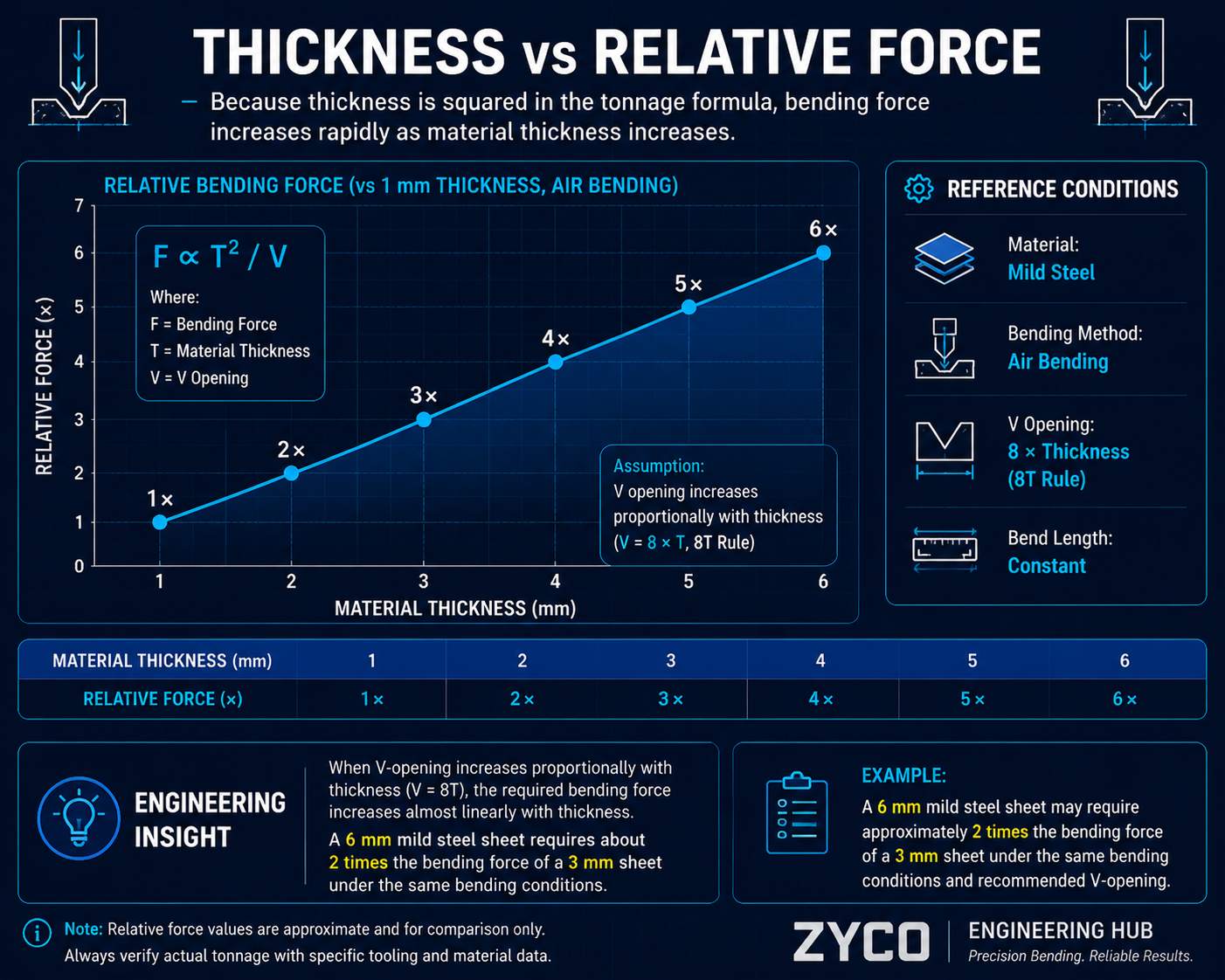

Figur 3. Dicke im Vergleich zur relativen Kraft, wenn die V-Öffnung proportional zur Dicke gemäß der 8T-Regel zunimmt.
Die Materialdicke ist im Allgemeinen die einflussreichste Variable bei Biegeberechnungen.
Da die Dicke in der Formel quadriert wird, steigt der Kraftbedarf mit zunehmender Dicke rapide an.
Einer der häufigsten Irrtümer in der Fertigung ist die Annahme, dass sich mit der Verdopplung der Dicke auch der Kraftbedarf verdoppelt.
In Wirklichkeit:
Eine Erhöhung der Dicke von 3 mm auf 6 mm erhöht die Kraft um etwa schleppenmal.
Dies erklärt, warum für die Bearbeitung von dickwandigen Blechen deutlich größere Maschinen benötigt werden als für die Bearbeitung von dünnwandigen Blechen.
Viele Fertigungsbetriebe können 3 mm dicken Baustahl problemlos mit Maschinen unter 100 Tonnen Biegekraft biegen. Bei einer Erhöhung der Dicke auf 10 mm, 12 mm oder 16 mm ändern sich die Anforderungen an die Maschinen jedoch drastisch.
Die Dicke sollte daher bei der Angebotserstellung, der Prozessplanung, der Maschinenauswahl und der Werkzeugauswahl sorgfältig geprüft werden.
Während der Dicke oft die größte Aufmerksamkeit zuteilwird, ist es häufig die Biegelänge, die die tatsächlichen Maschinenanforderungen bestimmt.
Die Beziehung zwischen Biegelänge und Tonnage ist linear.
Mit zunehmender Biegelänge steigt der Kraftbedarf proportional an.
Zum Beispiel:
Ein Bauteil, das bei einer Biegelänge von 1000 mm etwa 25 Tonnen benötigt, benötigt bei einer Biegelänge von 3000 mm möglicherweise etwa 75 Tonnen.
Dieses Prinzip erklärt, warum viele Fertigungsbetriebe auch bei der Verarbeitung relativ dünner Materialien Langbett-Abkantpressen benötigen.
Ingenieure sollten stets Folgendes beurteilen:
Materialstärke
Biegelänge
Arbeitslänge der Maschine
als ein Gesamtsystem und nicht als unabhängige Variablen.
Das Zusammenspiel dieser Variablen entscheidet oft darüber, ob ein Biegevorgang effizient und sicher durchgeführt werden kann.
Tabelle 2. Praktischer Leitfaden zur Auswahl von V-Öffnungen
Dickenbereich | Typische V-Öffnungsregel | Technischer Zweck |
Unter 8 mm | Ungefähr 8T | Allgemeines Luftbiegen und gängige Produktion |
8-25 mm | Ungefähr 10 Tonnen | Belastung reduzieren und Werkzeugstandzeit verlängern |
Über 25 mm | Ungefähr 12 Tonnen | Schweres Blechbiegen und geringere Kraftkonzentration |

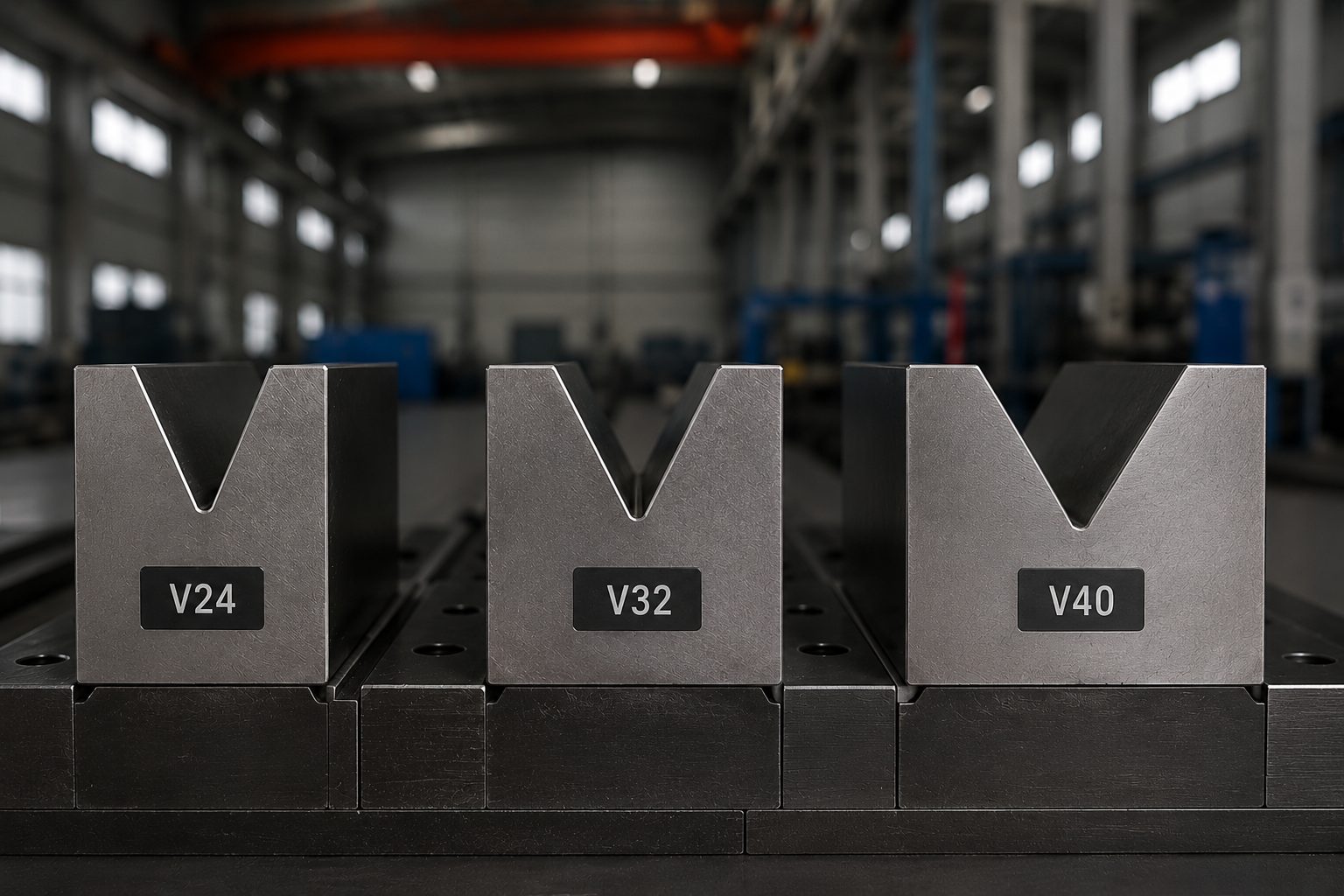

Figur 4. Beispiele für Werkzeuge der Typen V24, V32 und V40, die zeigen, wie sich die Größe der V-Öffnung auf die Werkzeugauswahl und das Biegeverhalten auswirkt.
Die Wahl der V-Öffnung hat einen direkten Einfluss auf die erforderlichen Biegekräfte und ist eine der wichtigsten Variablen, die der Ingenieur kontrollieren kann.
Im Allgemeinen:
Größere V-Öffnungen reduzieren den Tonnagebedarf.
Kleinere V-Öffnungen erhöhen den Bedarf an Schubkraft.
Dies geschieht, weil breitere Matrizen die Verformung über eine größere Fläche verteilen, wodurch die zum Biegen des Materials erforderliche Kraft reduziert wird.
Die im gesamten ZYCO Engineering Hub angewandten praktischen Empfehlungen lauten:
Diese Empfehlungen sorgen für ein Gleichgewicht zwischen:
Personalbedarf
Werkzeuglebensdauer
Biegeradius
Rückfederungskontrolle
Produktionseffizienz
Viele Bediener versuchen, die Rückfederung durch die Wahl einer kleineren V-Öffnung zu reduzieren. Dies kann zwar die Winkelkontrolle verbessern, erhöht aber auch den Kraftaufwand erheblich.
Aus diesem Grund sollte die Wahl der V-Öffnung immer in Verbindung mit der Maschinenkapazität und der Werkzeugverfügbarkeit bewertet werden.

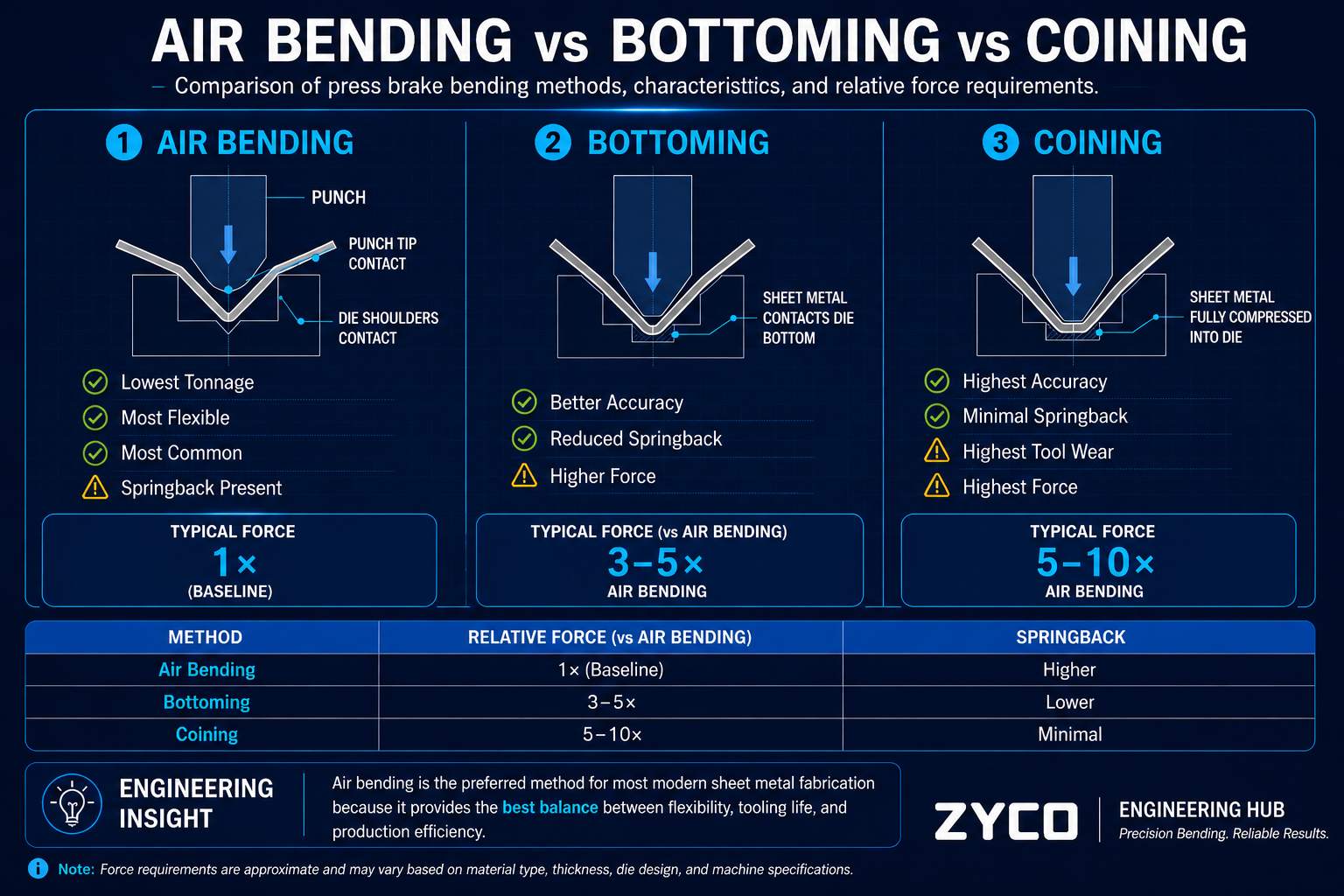

Figur 5Vergleich von Luftbiegen, Prägen und Stempeln. Luftbiegen erfordert die geringste Kraft, während Stempeln die höchste Kraft und den höchsten Werkzeugdruck erfordert.
Die angewandte Biegemethode hat einen großen Einfluss auf die erforderliche Kraft.
Viele Kraftdiagramme geben nicht an, welche Biegemethode zugrunde gelegt wird, was bei der Maschinenauswahl zu Verwirrung führt.
Luftbändigen
Das Freibiegen ist nach wie vor die gebräuchlichste Biegemethode in der modernen Fertigung.
Zu den Vorteilen gehören:
Geringerer Kraftaufwand
Flexible Werkzeugauswahl
Reduzierter Werkzeugbestand
Schnellere Einrichtung
Da das Material nur mit der Stempelspitze und den Matrizenschultern in Kontakt kommt, ist deutlich weniger Kraft erforderlich.
Boden
Durch das Aufsetzen wird das Material tiefer in den Formhohlraum gedrückt.
Vorteile:
Verbesserte Winkelkonstanz
Reduzierte Rückfederung
Nachteile:
Höhere Kraftanforderungen
Erhöhter Werkzeugverschleiß
Das Absenken des Bodens kann ein Vielfaches der Kraft erfordern, die für vergleichbare Luftbiegevorgänge erforderlich ist.
Prägung
Beim Prägen wird extrem hoher Druck eingesetzt, um das Material an der Biegelinie dauerhaft umzuformen.
Vorteile:
Maximale Winkelgenauigkeit
Minimale Rückfederung
Nachteile:
Extrem hohe Kraftanforderungen
Höhere Werkzeugbelastung
Erhöhte Betriebskosten
Für die meisten Fertigungsumgebungen bleibt das Luftbiegen die praktischste und wirtschaftlichste Lösung.
Die Berechnung der Biegekraft ersetzt nicht die Rückfederungsprüfung. Beim Freibiegen können der programmierte Winkel und der nach dem Druckentlasten erreichte Winkel voneinander abweichen. Dies ist besonders wichtig beim Biegen von Edelstahl, Aluminium und Präzisionsbauteilen, die eine genaue Winkelkontrolle erfordern.

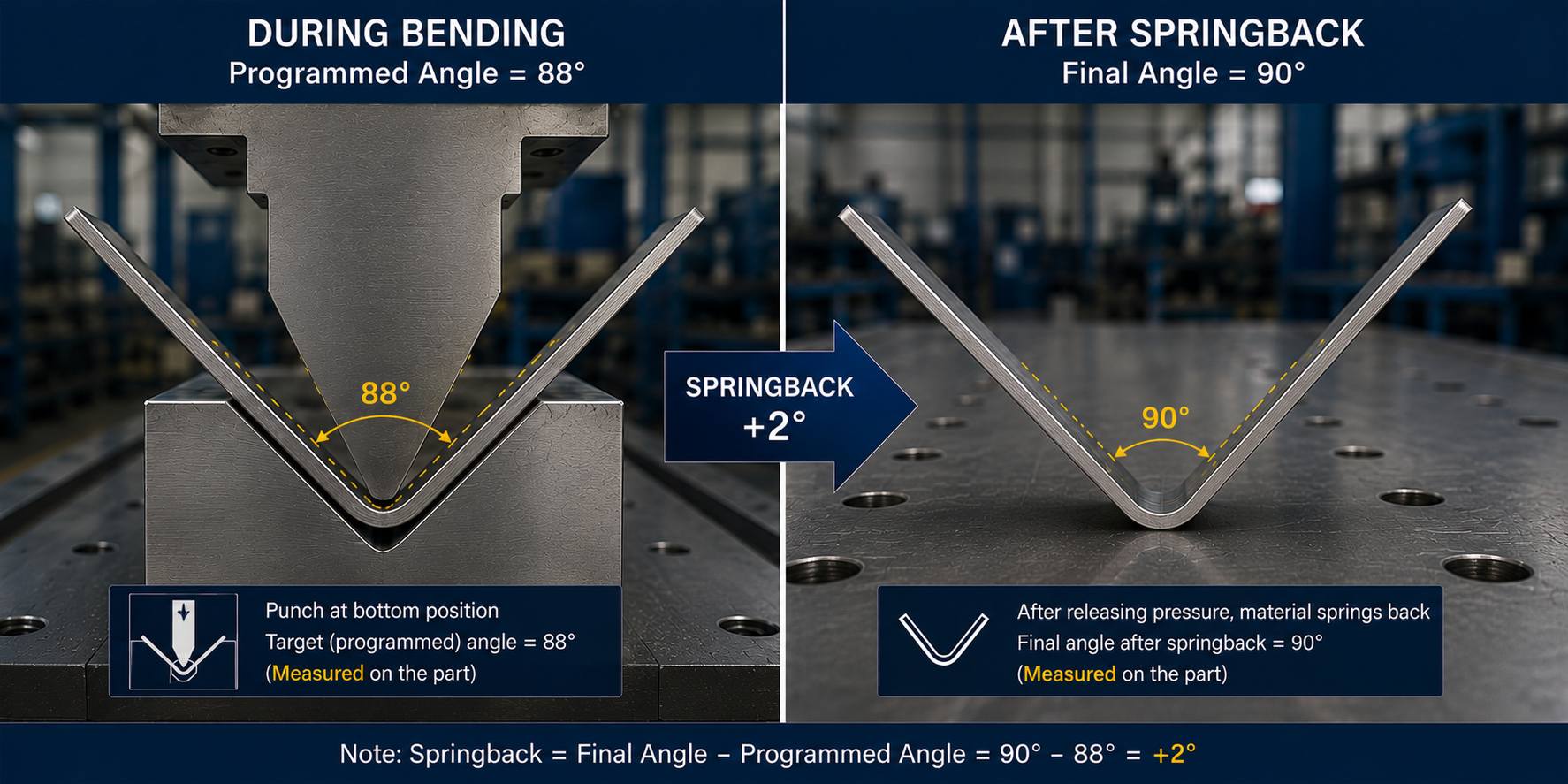

Figur 6. Beispiel für die Rückfederungskompensation, das den Zusammenhang zwischen dem programmierten Biegewinkel und dem endgültigen Winkel nach Druckentlastung veranschaulicht.
Material: Baustahl
Dicke: 3 mm
Länge: 2500 mm
V-Öffnung: V24
Ungefähre Kraft: 63–64 Tonnen
Dieses Beispiel entspricht weitgehend den realen Produktionsbedingungen und dient als Vergleichsmaßstab zur Validierung von Tonnageberechnungen.
Praxisbeispiel 2 – Dekorative Edelstahlplatte
Material: SS304
Dicke: 3 mm
Länge: 2500 mm
V24
Im Vergleich zu Baustahl steigen die Kraftanforderungen aufgrund des höheren Materialfaktors erheblich an.
Eine Rückfederungskompensation ist in der Regel erforderlich.
Praxisbeispiel 3 – SS201 Komponente für gewerbliche Küchen
Material: SS201
Dicke: 3 mm
Länge: 2500 mm
V24
SS201 erfordert aufgrund seiner höheren Streckgrenze im Allgemeinen mehr Kraft als SS304.
Beispiel aus der Praxis 4 – Aluminiumgehäuse
Material: Aluminium
Dicke: 4 mm
Länge: 3000 mm
V32
Da Aluminium einen niedrigeren Materialfaktor aufweist, sind die Kraftanforderungen deutlich geringer als bei vergleichbaren Anwendungen mit Stahl.
Praxisbeispiel 5 – Verstärkung von Landmaschinen
Material: 6 mm Baustahl
Länge: 3200 mm
Die große Biegelänge erhöht den Kraftaufwand erheblich, obwohl die Materialstärke moderat bleibt.
Praxisbeispiel 6 – Aufzugsinnenverkleidung
Material: SS304
Hauptherausforderung:
Erhaltung der kosmetischen Oberflächenqualität bei gleichzeitiger Kontrolle der Rückfederung und Vermeidung von Oberflächenbeschädigungen.
Reales Produktionsbeispiel 7 – Grobblech-Strukturbauteil
Material: 12 mm Kohlenstoffstahl
Große V-Öffnungen reduzieren den Kraftaufwand und verlängern die Werkzeugstandzeit.
Praxisbeispiel 8 – Abdeckung für Industriemaschinen
Durch die optimierte Werkzeugauswahl wurden die Maschinenbelastung reduziert und die Produktionseffizienz verbessert, während die Biegegenauigkeit erhalten blieb.
Tabelle 3. Leitfaden für das Verhältnis der Auslastung in der kontinuierlichen Produktion
Lastverhältnis | Produktionsbedeutung |
<=85% | Idealer Produktionsbereich |
85-90% | Akzeptabler Produktionsbereich |
90-92% | Schwerproduktionsbereich - Überwachung des Zustands |
>92% | Wählen Sie die nächste Maschinengröße |

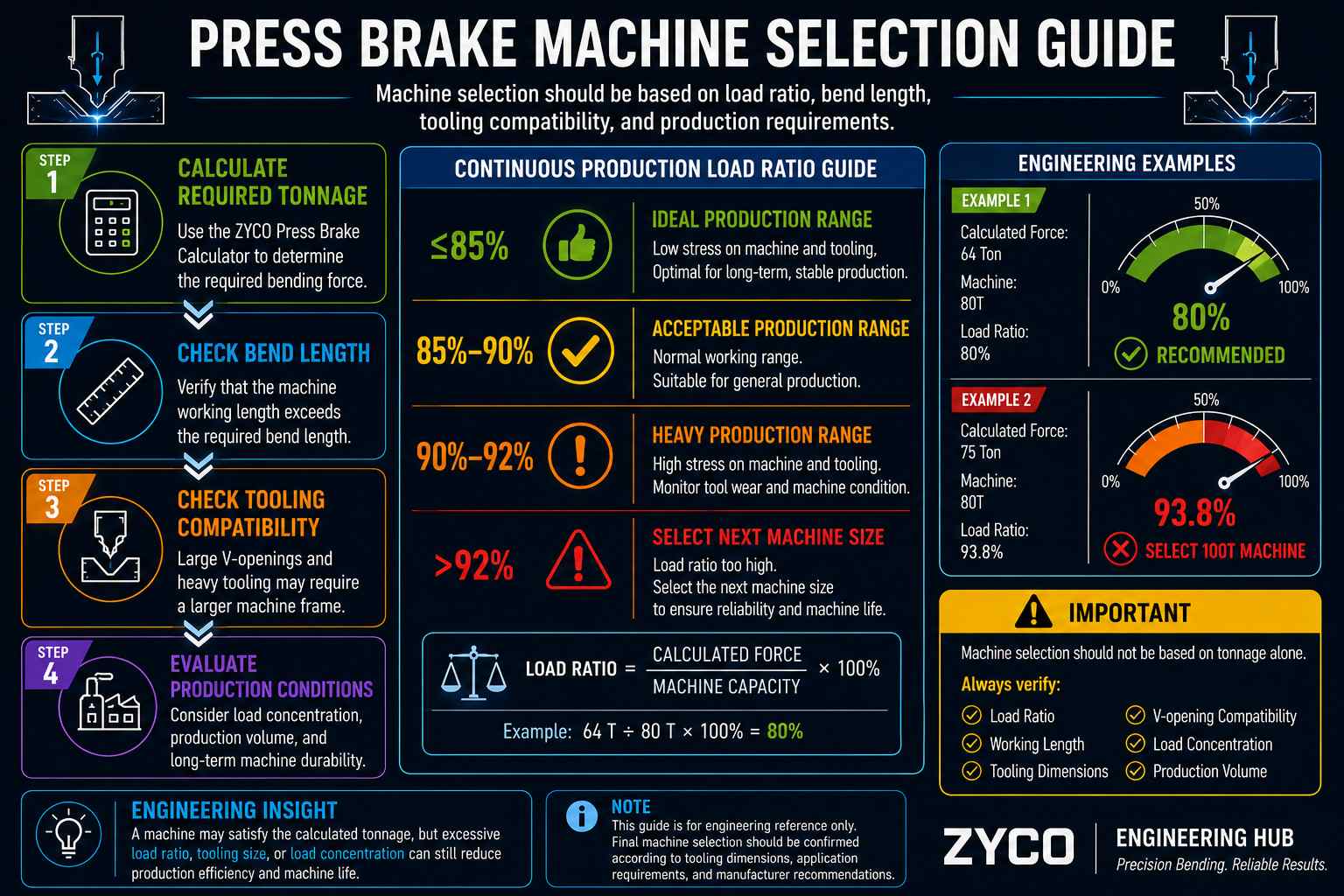

Abbildung 7. Auswahlhilfe für Abkantpressen basierend auf Lastverhältnis, Biegelänge, Werkzeugkompatibilität und Produktionsanforderungen.
Die Auswahl einer Maschine erfordert mehr als nur die Erfüllung der theoretischen Tonnageanforderungen.
Professionelle Fertigungsbetriebe bewerten:
Zukünftige Produktionsanforderungen
Werkzeugflexibilität
Sicherheitsmargen
Materialvariation
Produktionsvolumen
Typische Auswahlbereiche für Maschinen umfassen:
Eine Maschine, die die aktuellen Anforderungen nur knapp erfüllt, kann die zukünftigen Produktionsmöglichkeiten einschränken.
Viele Tonnage-Leitfäden enden nach der Kraftberechnung.
Erfahrene Fertigungsingenieure wissen, dass erfolgreiche Biegevorgänge eine zusätzliche Überprüfung erfordern.
Halten:
Material: 16 mm Baustahl
Länge: 600 mm
V-Öffnung: 160 mm
Berechnete Kraft: Ungefähr 64 Tonnen
Auf den ersten Blick erscheint eine 80-Tonnen-Abkantpresse ausreichend.
Die Kraftberechnung beantwortet jedoch einige entscheidende Fragen nicht:
Kann die Maschine physisch einen V160-Chip aufnehmen?
Ist ausreichend Tageslicht vorhanden?
Ist der Maschinenhub ausreichend?
Kann das Werkzeug sicher installiert werden?
Obwohl die erforderliche Kraft relativ gering ist, können die Werkzeuganforderungen die praktischen Möglichkeiten der Maschine übersteigen.
Dieses Beispiel verdeutlicht, warum die Tonnage allein niemals über die Eignung einer Maschine entscheiden sollte.

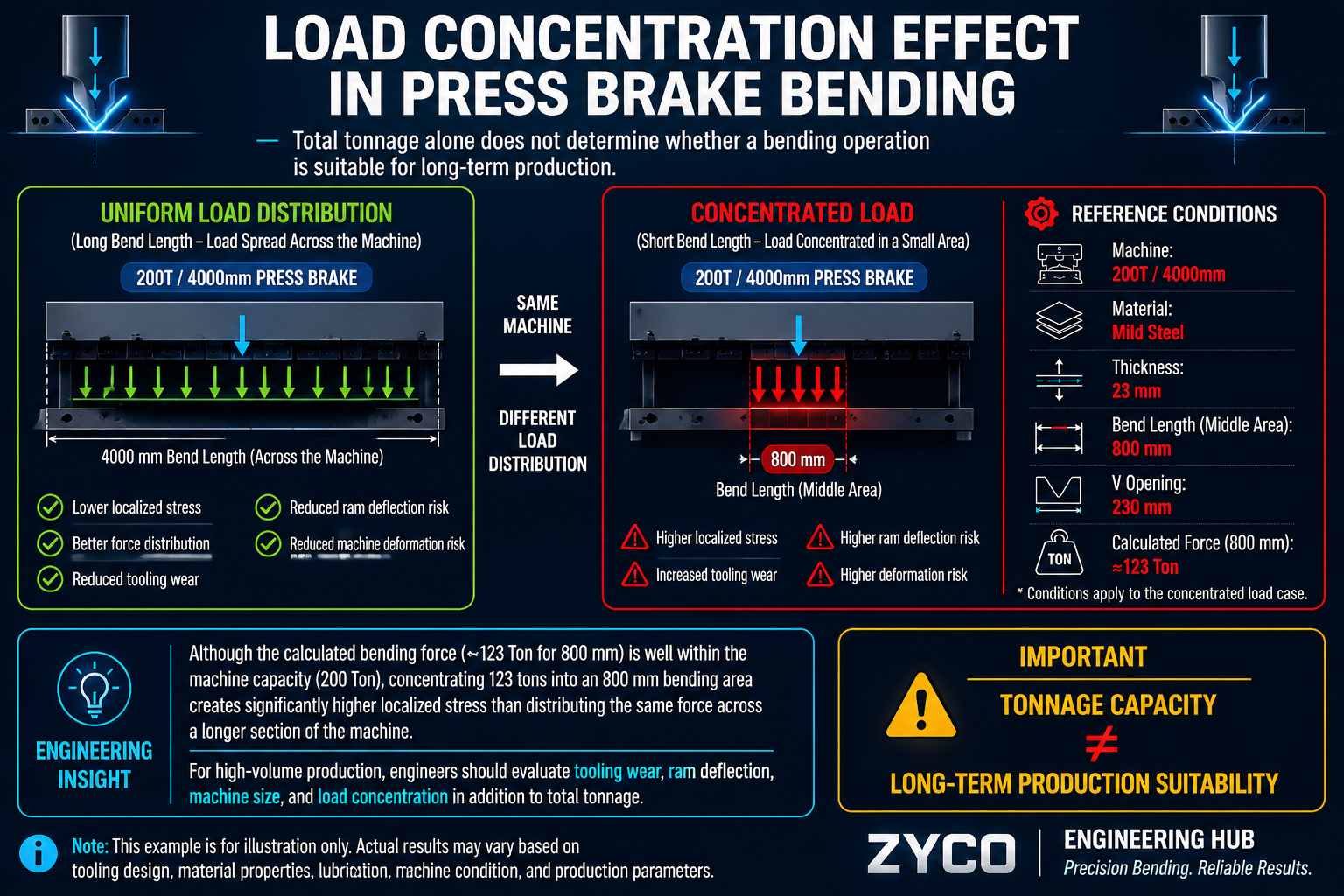

Figur 8Lastkonzentrationseffekt beim Abkanten. Lokalisierte Kräfte können den Werkzeugverschleiß und die Maschinenbeanspruchung erhöhen, selbst wenn die Gesamtpresskraft innerhalb der Nennkapazität liegt.
Die Lastkonzentration ist einer der am meisten übersehenen Faktoren bei Anwendungen mit hoher Biegebelastung.
Halten:
Material: 23 mm Kohlenstoffstahl
Länge: 800 mm
V-Öffnung: 230 mm
Berechnete Kraft: Ungefähr 123 Tonnen
Maschine: 200T / 4000 mm
Viele Bediener schließen sofort daraus, dass die Maschine geeignet ist, weil die benötigte Kraft unterhalb der Maschinenkapazität liegt.
Allerdings konzentriert sich die gesamte Kraft auf lediglich 800 mm Arbeitslänge.
Mögliche Folgen sind:
Erhöhter Stempelverschleiß
Erhöhter Werkzeugverschleiß
Höherer Kronenverschleiß
Lokalisierte Staudruck
Erhöhte Rahmenbelastung
Dies bedeutet nicht zwangsläufig, dass der Betrieb unsicher ist.
Ingenieure sollten jedoch die Kraftverteilung bewerten und sich nicht ausschließlich auf die Gesamttonnage konzentrieren.
Zwei Aufträge können identische Tonnageberechnungen erfordern, aber dennoch sehr unterschiedliche Maschinenanforderungen stellen.Umgebungsbedingungen.
Szenario A:
16 mm Kohlenstoffstahl
600 mm Biegelänge
20 Teile pro Monat
Szenario B:
16 mm Kohlenstoffstahl
600 mm Biegelänge
500 Teile pro Tag
Die berechnete Kraft bleibt unverändert.
Die Belastung der Ausrüstung nicht.
Hohe Produktionsmengen erhöhen:
Werkzeugverschleiß
Hydraulische Temperatur
Krönungsabnutzung
Ermüdungserscheinungen des Rammbocks
Wartungsanforderungen
Deshalb sollte die Produktionsfrequenz stets zusammen mit den Tonnageberechnungen berücksichtigt werden.
Die erfolgreichsten Fertigungsanlagen beurteilen nicht nur, ob eine Maschine einen Biegevorgang durchführen kann, sondern auch, ob sie diesen Vorgang über einen längeren Zeitraum wiederholt, effizient und profitabel durchführen kann.
Einer der häufigsten Fehler unerfahrener Fertigungsbetriebe ist die Annahme, dass die berechnete Tonnage und die tatsächliche Produktionstonnage immer identisch sind.
Tatsächlich sollte die mithilfe einer Berechnungsformel ermittelte Tonnage eher als technischer Referenzwert denn als absoluter Produktionswert betrachtet werden.
Die theoretische Presskraft wird anhand bekannter Variablen wie Materialstärke, Biegelänge, V-Öffnungsgröße und Materialfestigkeit berechnet. Diese Berechnungen bilden eine hervorragende Grundlage für die Maschinenauswahl und Prozessplanung.
Allerdings kommen in der realen Produktion zusätzliche Variablen hinzu, die sich mathematisch nur schwer darstellen lassen.
Zu diesen Variablen gehören:
Materialchargenabweichung
Variation der Streckgrenze
Werkzeugverschleiß
Maschinenzustand
Kronengenauigkeit
Konsistenz der Bedienereinstellungen
Umgebungstemperatur
Schmierbedingungen
Beispielsweise können zwei Bleche aus Edelstahl SS304, die von verschiedenen Stahllieferanten stammen, beide als 3 mm dicker Edelstahl gekennzeichnet sein. Ihre tatsächlichen Streckgrenzen können jedoch so stark voneinander abweichen, dass sich die Anforderungen an die Biegekraft und das Rückfederungsverhalten merklich unterscheiden.
Aus diesem Grund verlassen sich erfahrene Fertigungsingenieure selten ausschließlich auf Formeln.
Stattdessen verwenden sie Berechnungen, um einen sicheren Ausgangspunkt festzulegen und die Ergebnisse anschließend durch Biegeversuche zu validieren.
Tabelle 4. Traditionelle Diagrammsuche vs. Workflow mit digitalem Taschenrechner
Traditionelle Methode | Arbeitsablauf des digitalen Taschenrechners |
Manuelle Suche | Sofortige technische Berechnung |
Begrenzte Variablen | Material, Dicke, Länge und V-Öffnung zusammen |
Höheres Risiko manueller Fehler | Konsistentere Ergebnisse |
Statisches Diagramm | Dynamische Maschinenempfehlung und -validierung |
Traditionelle Tonnagetabellen sind nach wie vor nützliche Nachschlagewerke, wurden aber in einer Zeit entwickelt, als Materialien, Maschinensteuerungen und Produktionsanforderungen weniger komplex waren als heute.
Die moderne Fertigung setzt zunehmend auf digitale Konstruktionswerkzeuge.
Digitale Taschenrechner bieten mehrere Vorteile:
Ein Fertigungsbetrieb, der beispielsweise mehrere V-Öffnungsoptionen prüft, kann die erforderlichen Kräfte sofort vergleichen, ohne manuell mehrere Tabellen konsultieren zu müssen.
Dies ermöglicht es Ingenieuren, Biegeprozesse effizienter zu optimieren.
Der Übergang von Tonnagetabellen auf Papier zu technischen Rechnern ist vergleichbar mit dem Übergang von manuellen Bearbeitungsberechnungen zur modernen CNC-Programmierung.
Ziel ist es nicht, das Urteilsvermögen der Ingenieure zu ersetzen, sondern die Entscheidungsfindung im Ingenieurwesen zu verbessern.
Die Zukunft der Blechbearbeitung geht über die einfache Tonnageberechnung hinaus.
Moderne technische Systeme integrieren zunehmend:
Materialdatenbanken
Vorhersage der Biegekraft
Springback-Vorhersage
Werkzeugempfehlungen
Produktionsoptimierung
Mit der Weiterentwicklung künstlicher Intelligenz und digitaler Fertigungstechnologien erhalten Fertigungsingenieure Zugang zu fortschrittlicheren Entscheidungsunterstützungssystemen.
Zukünftige Biege-Software könnte Folgendes automatisch auswerten:
Materialeigenschaften
Werkzeugauswahl
Maschinenkapazität
Rückfederungskompensation
Produktionseffizienz
bevor auch nur ein einziges Teil gefertigt wird.
Dieser Trend mindert nicht die Bedeutung von Ingenieurwissen.
Stattdessen steigert es den Wert von Ingenieuren, die sowohl die Theorie als auch die praktischen Realitäten der Fertigung verstehen.
Selbst erfahrenen Bedienern unterlaufen gelegentlich Fehler bei der Abschätzung der Biegekraft.
Zu den häufigsten Fehlern gehören:
Materielle Faktoren außer Acht lassen.
Verwendung falscher V-Öffnungen.
Die Biegelänge wird außer Acht gelassen.
Werkzeugkompatibilität wird außer Acht gelassen.
Lastkonzentration wird vernachlässigt.
Auswahl von Maschinen ohne Sicherheitsmargen.
Dauerbetrieb unter Maximallast.
Das Rückfederungsverhalten wird vernachlässigt.
Verwendung abgenutzter Werkzeuge.
Überspringen von Probenbiegungen.
Durch die Vermeidung dieser Fehler werden die Zuverlässigkeit verbessert, der Ausschuss reduziert und die Lebensdauer der Geräte verlängert.
Die erfolgreichsten Fertigungsanlagen folgen einem einheitlichen Konstruktionsprozess.
Zu den empfohlenen Best Practices gehören:
Materialspezifikationen vor Produktionsbeginn prüfen.
Verwenden Sie die empfohlenen V-Öffnungen.
Führen Sie Probebiegungen durch.
Werkzeuge regelmäßig warten.
Überwachen Sie das Rückfederungsverhalten.
Vermeiden Sie eine dauerhafte Maximalbelastung.
Erfolgreiche Setups dokumentieren.
Prüfen Sie die Maschinenkapazität vor neuen Projekten.
Werkzeugkompatibilität prüfen.
Berücksichtigen Sie den langfristigen Zustand der Geräte.
Diese Praktiken verbessern die Produktionskonstanz und senken die langfristigen Betriebskosten.
1. Was ist die Presskraft einer Abkantpresse?
Die Presskraft einer Abkantpresse gibt die Kraft an, die zum Biegen eines Blechwerkstücks in einem bestimmten Winkel erforderlich ist. In der Fertigung dient sie zur Auswahl einer geeigneten Abkantpresse, zur Vermeidung von Überlastung, zum Werkzeugschutz und zur Sicherstellung gleichbleibender Biegewinkel. Sie sollte als technischer Richtwert und nicht als isolierter Einzelwert betrachtet werden.
2. Wie wird die Presskraft einer Abkantpresse berechnet?
Die Tonnage wird aus der Materialstärke, der Biegelänge, der V-Öffnungsgröße und dem Materialfaktor berechnet. Im ZYCO Engineering Hub-Workflow lautet die Referenzformel: Tonnage = (1,33 x T² x L x Materialfaktor) / (V x 20). Diese Formel dient der praktischen Abschätzung von Luftbiegearbeiten.
3. Warum benötigt Edelstahl mehr Biegekraft als Baustahl?
Edelstahl weist im Allgemeinen eine höhere Streckgrenze und ein stärkeres Rückfederungsverhalten als Baustahl auf. Bei gleicher Dicke, Biegelänge und V-Öffnung erfordern SS304 und SS201 üblicherweise eine höhere Biegekraft und eine sorgfältigere Rückfederungskompensation als kohlenstoffarmer Stahl.
4. Beeinflusst die V-Öffnung die Tonnage?
Ja. Eine größere V-Öffnung verringert im Allgemeinen die benötigte Presskraft, während eine kleinere V-Öffnung sie erhöht. Die V-Öffnung beeinflusst jedoch auch den Innenradius, die Flanschlänge, die Rückfederung und die Werkzeugkompatibilität. Daher sollte sie nicht allein zur Reduzierung der Kraft gewählt werden.
5. Beeinflusst die Biegelänge die Tonnage?
Ja. Die Biegelänge verhält sich linear zur benötigten Biegekraft. Bei ansonsten gleichen Bedingungen verdoppelt sich die erforderliche Biegekraft annähernd mit der Biegelänge. Daher können lange Werkstücke auch bei geringer Blechdicke Hochleistungsmaschinen erfordern.
6. Was passiert, wenn die berechnete Tonnage zu niedrig ist?
Übersteigt der tatsächliche Kraftbedarf die verfügbare Tonnage, kann der Biegevorgang unvollständig oder ungleichmäßig ausfallen. Bediener können Winkelabweichungen, übermäßige Rückfederung, wiederholte Korrekturversuche und eine höhere Ausschussquote feststellen. In extremen Fällen kann die erzwungene Bearbeitung die Maschine oder das Werkzeug beschädigen.
7. Kann eine zu hohe Tonnage Werkzeuge beschädigen?
Ja. Übermäßiger Kraftaufwand kann den Verschleiß von Stempeln und Matrizen beschleunigen, das Risiko von Werkzeugverformungen erhöhen und unnötige Belastungen des Hydrauliksystems und des Stößels verursachen. Professionelle Betriebe vermeiden es daher, deutlich mehr Kraft anzuwenden als nötig, es sei denn, der Prozess erfordert dies ausdrücklich.
8. Warum weichen die berechneten und die tatsächlichen Produktionsergebnisse voneinander ab?
Die tatsächlichen Biegeergebnisse werden durch Materialchargenschwankungen, die wahre Streckgrenze, Werkzeugverschleiß, Schmierung, Maschinenzustand, Bombiergenauigkeit und Bedienereinstellungen beeinflusst. Rechner bieten einen guten Ausgangspunkt, aber Probebiegungen und die Validierung in der Produktion sind weiterhin wichtig.
9. Welcher Sicherheitszuschlag sollte bei der Auswahl einer Abkantpresse berücksichtigt werden?
Für eine kontinuierliche Produktion empfiehlt ZYCO die Überprüfung des Auslastungsgrades. Ein Auslastungsgrad unter 85 % ist für eine stabile Produktion optimal, 85–90 % sind akzeptabel, 90–92 % erfordern Vorsicht, und über 92 % legen in der Regel die Wahl der nächstgrößeren Maschinengröße nahe.
10. Kann eine Maschine mit ausreichender Tonnage trotzdem ungeeignet sein?
Ja. Eine Maschine kann zwar die berechnete Tonnage erreichen, aber dennoch durch die Werkzeugöffnung, den Hub, die Werkzeughöhe, die Verfügbarkeit von V-Öffnungen, die Arbeitslänge, die Lastkonzentration oder das Produktionsvolumen eingeschränkt sein. Daher sollte die Maschinenauswahl niemals allein auf der Tonnage basieren.
11. Warum ist die Lastkonzentration wichtig?
Lastkonzentrationen treten auf, wenn hohe Biegekräfte auf einen kurzen Abschnitt einer langen Maschine wirken. Selbst wenn die Gesamtkraft innerhalb der Nennkapazität liegt, kann die lokale Krafteinwirkung den Werkzeugverschleiß, die Stößelspannung und das Verformungsrisiko bei langfristiger oder volumenstarker Produktion erhöhen.
12. Hat die Biegemethode Einfluss auf die Tonnage?
Ja. Luftbiegen erfordert normalerweise die geringste Kraft und bietet die größte Flexibilität. Das Grundbiegen erfordert mehr Kraft, reduziert aber die Rückfederung. Prägen erfordert die höchste Kraft und kann die Winkelgenauigkeit verbessern, erhöht aber auch die Belastung von Werkzeug und Maschine.
13. Was passiert, wenn die V-Öffnung zu klein ist?
Eine zu kleine V-Öffnung erhöht den Kraftaufwand und kann Oberflächenspuren, übermäßige Werkzeugbelastung, einen zu kleinen Innenradius oder bei manchen Materialien Risse verursachen. Für die meisten Anwendungen beim Freibiegen bieten empfohlene V-Öffnungsmaße wie 8T, 10T oder 12T einen sichereren Ausgangspunkt.
14. Sollte die Produktionshäufigkeit berücksichtigt werden?
Absolut. Ein einmaliger Biegevorgang und eine tägliche Serienfertigung können zwar die gleiche berechnete Tonnage aufweisen, aber die Belastung der Maschinen kann sehr unterschiedlich sein. Eine hohe Produktionsfrequenz erhöht den Werkzeugverschleiß, die Wärmeentwicklung, den Wartungsaufwand und das Risiko von Maschinenermüdung.
15. Wie berechnet man am einfachsten die Presskraft einer Abkantpresse?
Die einfachste Methode ist die Verwendung eines speziellen Konstruktionsrechners wie dem ZYCO Press Brake Calculator. Dieser ermöglicht die Eingabe von Material, Dicke, Biegelänge und V-Öffnung und liefert anschließend in einem Arbeitsgang die benötigte Presskraft, den Innenradius sowie empfohlene Maschinen- und Konstruktionsdaten.
Leser, die sich für weiterführende Kenntnisse im Bereich Biegetechnik interessieren, könnten auch von Folgendem profitieren:
Abkantpressenrechner
Materialdatenbank
Springback-Datenbank
Leitfaden zur Rückvergütung
V-Die-Auswahlwerkzeug
V Öffnungsanleitung
Werkzeugauswahlleitfaden
Anleitung zum Luftbiegen
Leitfaden zur Biegeabzugsregelung
K-Faktor-Leitfaden
Pressenkraft-Leitfaden
Diese Ressourcen bieten vertiefte technische Informationen und praktische Anleitungen für Fertigungsingenieure.
Die Berechnung der Presskraft einer Abkantpresse ist nicht einfach eine mathematische Übung.
Es handelt sich um einen kritischen Konstruktionsprozess, der die Maschinensicherheit, die Werkzeugstandzeit, die Biegegenauigkeit, die Produktionseffizienz und die langfristige Zuverlässigkeit der Anlagen beeinflusst.
Während Formeln die Grundlage bilden, gehen erfolgreiche Fertigungsprozesse über theoretische Berechnungen hinaus.
Erfahrene Ingenieure beurteilen Materialeigenschaften, Biegelänge, V-Öffnungswahl, Werkzeugkompatibilität, Lastverteilung, Produktionsfrequenz und Maschinenkapazität, bevor sie einen Biegeprozess freigeben.
Die zuverlässigsten Produktionsumgebungen vereinen präzise Berechnungen mit praktischer Fertigungserfahrung.
Letztendlich sollte die Tonnage nicht als einzelne Zahl, sondern als Teil einer umfassenden Biegetechnikstrategie betrachtet werden.
ZYCO bietet Abkantpressen, Scheren, Faserlaserschneidanlagen, Blechwalzmaschinen und Engineering-Ressourcen für Blechverarbeiter weltweit. Der ZYCO Engineering Hub unterstützt Ingenieure, Bediener und Einkäufer mit praktischem Biege-Know-how, Berechnungstools und Produktionsanleitungen.
Lassen Sie Ihre E -Mail -Adresse und -anforderungen, unser professionelles Verkaufsteam wird die am besten geeignete Lösung für Sie entwickeln.
Copyright
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Alle Rechte vorbehalten
.
NETZWERK UNTERSTÜTZT
Deutsch
English
français
italiano
русский
português
español
한국의
Türkçe
العربية
