Ein praktischer Leitfaden für Ingenieure zu Biegezugabe, Biegeabzug, K-Faktor, Innenradius und Fertigungsgenauigkeit von Abkantpressen

Zusammenfassung

Bei der Blechbearbeitung ist ein präzises Abwicklungsmuster die Grundlage für ein präzises Endprodukt.

Eine Abkantpresse kann den korrekten Biegewinkel erzeugen. Das Werkzeug kann richtig ausgewählt sein. Der Bediener kann die Einrichtung korrekt durchführen. Aber wenn die Abwicklungslänge nicht stimmt, werden die Abmessungen des Endteils trotzdem falsch sein.

Dies ist eines der häufigsten Probleme bei der Abkantpressenfertigung. Ein Teil mag nach dem Biegen korrekt aussehen, aber FlanschlängeDie Gesamtgröße, die Position der Bohrungen oder die Abmessungen der Baugruppe stimmen nicht mit der Zeichnung überein. In vielen Fällen liegt die Ursache nicht an der Maschine, sondern an der Berechnung des Abwicklungsmusters.

Biegezugabe, BiegeabzugDer K-Faktor und die Kennzahl sind drei der wichtigsten Konzepte zur Berechnung von Blechabwicklungsmustern. Sie hängen eng zusammen, sind aber nicht identisch.

· Die Biegezugabe beschreibt die entwickelte Länge des Materials im Bereich der Biegung.

· Der Biegeabzug beschreibt, wie viel Länge von den Außenmaßen abgezogen werden muss, um die Länge des Schnittmusters zu erhalten.

· K-Faktor beschreibt die Lage der neutralen Achse innerhalb der Materialdicke und beeinflusst direkt die Biegezugabe.

Genaue Abwicklungen lassen sich nicht allein mit CAD-Software erstellen. Sie hängen von der Materialstärke ab. InnenradiusWerkzeugauswahl, Biegeverfahren, Materialverhalten, Abkantpresseneinrichtung und Validierung in der realen Produktion.

Warum die Genauigkeit des Schnittmusters wichtig ist

In vielen Fertigungsbetrieben werden Biegeprobleme zuerst am Prüftisch oder während der Montage bemerkt.

Der Biegewinkel mag akzeptabel sein, aber das Bauteil versagt trotzdem aufgrund falscher Abmessungen. Ein Flansch könnte zu lang sein. Eine Bohrung könnte zu nah an einer Biegung liegen. Zwei Teile könnten beim Schweißen nicht fluchten. Ein Gehäuse könnte nicht richtig schließen. Eine Halterung könnte nicht zum Gegenstück passen.

Diese Probleme entstehen oft durch fehlerhafte Abwicklung der Bahnen.

· Falsche Flanschabmessungen

· Schlechte Passform

· Schweißanpassung

· Fehlausrichtung der Bohrung nach dem Biegen

· Erhöhter Schrott

· Zusätzliche Maschineneinrichtungszeit

· Wiederholte Biegeversuche

· Höhere Arbeitskosten

· Verzögerte Lieferung

Die eigentlichen Kosten beschränken sich nicht nur auf das Blech. MaterialDie höheren Kosten entstehen durch Nacharbeiten, Inspektionen, wiederholte Programmanpassungen, Bedienerzeit und Verzögerungen in der nachgelagerten Produktion.

Warum CAD-Standardeinstellungen nicht immer ausreichen

Moderne CAD-Software kann automatisch Blechabwicklungsmuster generieren. Das ist hilfreich, garantiert aber keine Fertigungsgenauigkeit.

CAD-Systeme benötigen üblicherweise Eingabewerte wie Materialstärke, Biegewinkel, Innenradius, K-Faktor, Biegezugabe, Biegeabzug und Biegetabellendaten.

Wenn diese Werte nicht auf realen Produktionsbedingungen basieren, kann das Schnittmuster fehlerhaft sein, selbst wenn das CAD-Modell perfekt aussieht.

Ein häufiger Fehler ist die Annahme, dass der standardmäßige K-Faktor in CAD-Software für alle Materialien, alle Dicken, alle Werkzeuge und alle Biegemethoden gilt.

· Werkstoffgüte und Dickentoleranz

· Streckgrenze und Rückfederung Verhalten

· Innenradius und V-förmige Öffnung

· Stempelradius und Werkzeugzustand

· Luftbändigen Grundierung oder Prägung

· Bedienereinrichtung und Maschinenwiederholgenauigkeit

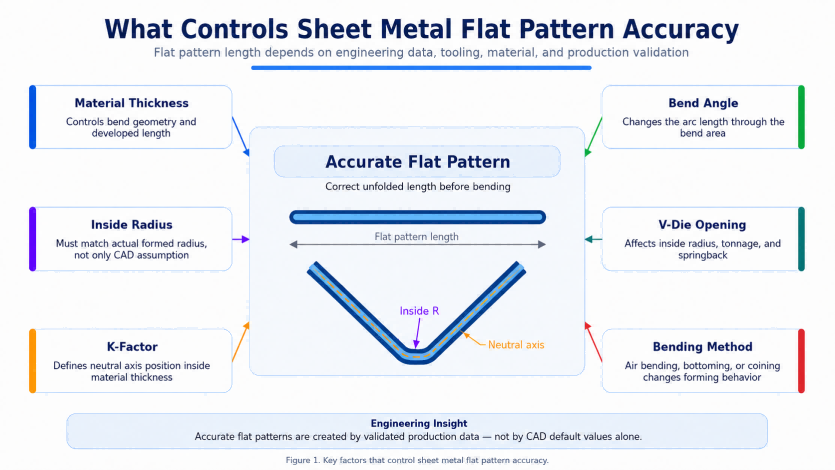

Abbildung 1. Wichtige Faktoren, die die Genauigkeit der Blechabwicklung beeinflussen.

Was ist Biegezugabe?

Die Biegezugabe ist die Materiallänge, die zur Bildung des Biegebereichs benötigt wird.

Beim Biegen von Blech wird das Material nicht einfach scharfkantig gefaltet. Die Biegung hat einen Radius. Das Material an der Innenseite der Biegung wird gestaucht, während sich das Material an der Außenseite der Biegung dehnt.

Zwischen der inneren und der äußeren Oberfläche befindet sich eine Schicht, die sich weder wesentlich dehnt noch staucht. Diese Schicht wird als neutrale Achse bezeichnet.

Die Biegezugabe wird entlang dieser neutralen Achse durch die Biegung berechnet. Vereinfacht ausgedrückt entspricht die Biegezugabe der entwickelten Bogenlänge des Biegebereichs.

Ist die Biegezugabe zu groß, wird die Abwicklung zu lang. Ist sie zu klein, wird sie zu kurz. Bei mehrfach gebogenen Teilen können sich kleine Fehler summieren und schwerwiegend werden.

Was ist der Biegeabzug?

Biegeabzug ist eine weitere Methode zur Berechnung der Schnittmusterlänge.

Anstatt die entwickelte Biegelänge zu den geraden Abschnitten hinzuzufügen, beginnt die Biegeabnahme bei den Außenabmessungen des Formteils und zieht den Materialeffekt der Biegung ab.

In der praktischen Blechbearbeitung werden Bauteile in vielen Zeichnungen anhand von Außenmaßen definiert. Die Biegeberechnung hilft dabei, diese Außenmaße in die korrekte Abwicklung umzurechnen.

Vereinfacht ausgedrückt ist der Biegeabzug der Betrag, der von den gesamten Außenabmessungen abgezogen wird, um die Länge des Abwicklungsmusters zu erhalten.

Die Biegekorrektur wird häufig angewendet, da sie sich für die Fertigung in der Produktionshalle als praktisch erwiesen hat. Nach der Validierung können Biegekorrekturtabellen Bedienern und Ingenieuren helfen, wiederholgenaue Teile schneller herzustellen.

Was ist der K-Faktor?

K-Faktor beschreibt die Lage der neutralen Achse innerhalb der Materialdicke.

Er wird als Verhältnis ausgedrückt: K-Faktor = Abstand von der Innenfläche zur neutralen Achse / Materialdicke.

Der K-Faktor beeinflusst direkt die Biegezugabe. Ändert sich der K-Faktor, ändert sich die berechnete Biegezugabe und damit auch die Abwicklungslänge.

Der K-Faktor ist keine universelle Konstante. Er kann durch Materialart, Dicke, Innenradius, Biegewinkel, Biegeverfahren, Werkzeuggeometrie, V-Matrizenöffnung, Stempelradius, Härte und weitere Faktoren beeinflusst werden. Rückfederung Verhalten.

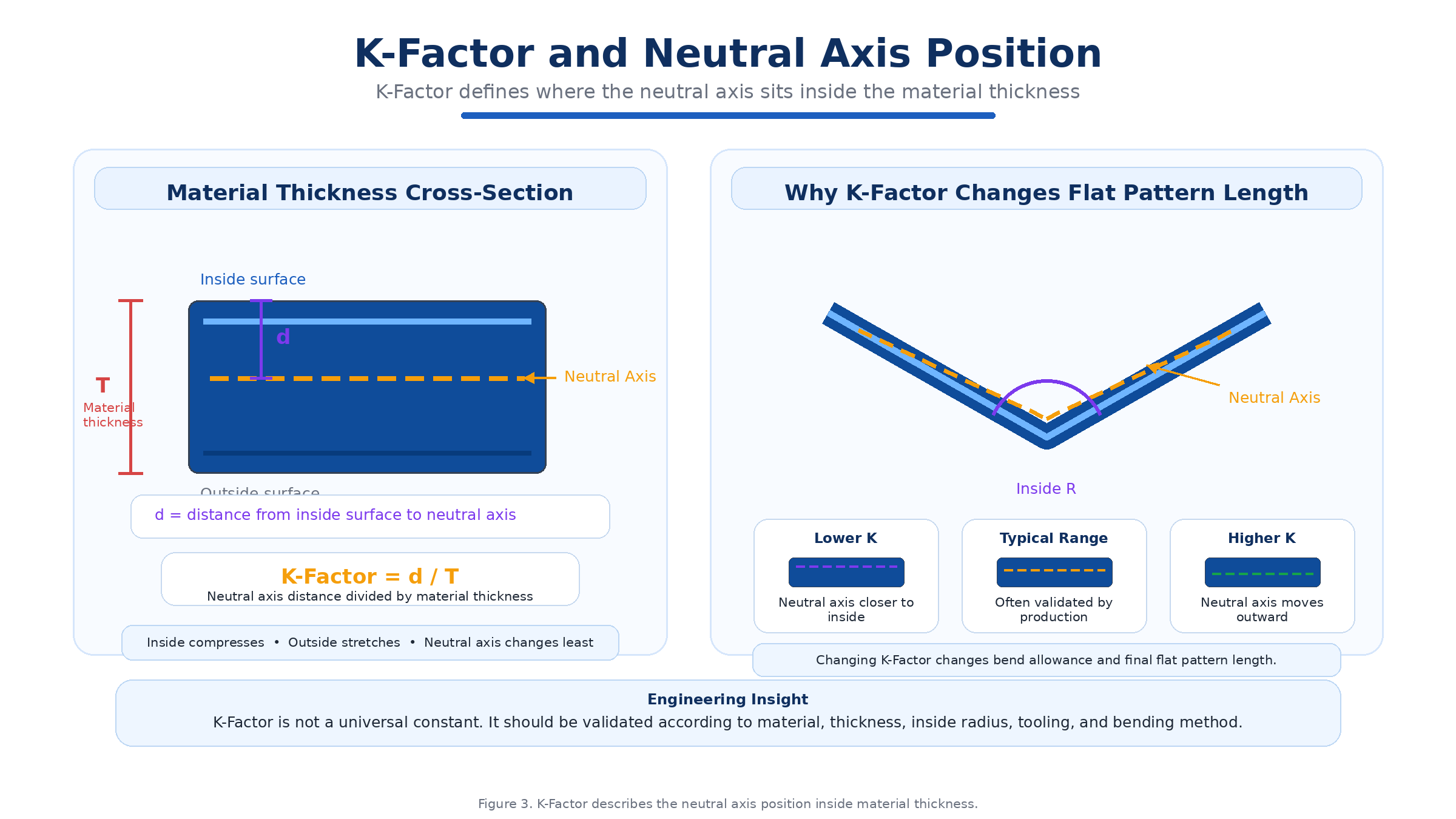

Abbildung 2. Der K-Faktor beschreibt die Lage der neutralen Achse innerhalb der Materialdicke.

Biegezuschlag vs. Biegeabzug vs. K-Faktor

Biegezuschlag, Biegeabzug und K-Faktor hängen zwar zusammen, dienen aber unterschiedlichen Zwecken.

· Antworten zur Biegezugabe: Wie viel Materiallänge wird für die Biegung verwendet?

· Antwort zur Biegeabzugsberechnung: Wie viel muss von den Außenmaßen abgezogen werden, um das flache Schnittmuster zu erhalten?

· K-Faktor-Antworten: Wo befindet sich die neutrale Achse innerhalb der Materialdicke?

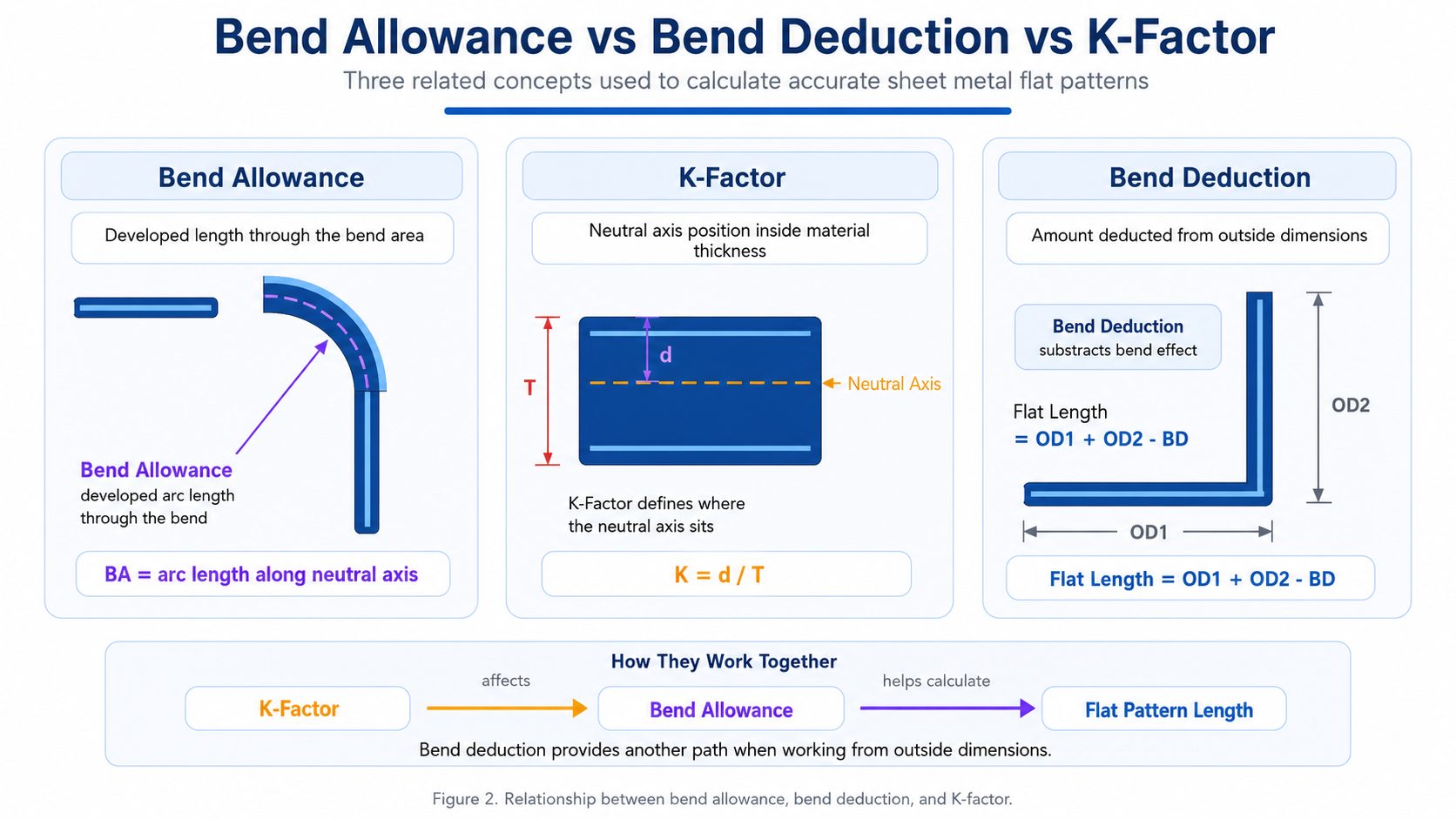

Abbildung 3. Zusammenhang zwischen Biegezugabe, Biegeabzug und K-Faktor.

Wie sich der Innenradius auf die Länge des Schnittmusters auswirkt

Der Innenradius ist eine der wichtigsten Variablen bei der Berechnung des Abwicklungsmusters.

Weicht der tatsächliche Innenradius von der CAD-Annahme ab, kann die Länge des Abwicklungsmusters ungenau werden.

Wenn beispielsweise die CAD-Software einen kleinen Innenradius annimmt, der tatsächliche Radius jedoch größer ist als der tatsächliche Radius, … Luftbiegung Durch den Prozess entsteht ein größerer Innenradius, daher stimmt das berechnete Abwicklungsmuster möglicherweise nicht mit dem real geformten Teil überein.

Dies ist beim Luftbiegen üblich, da der Innenradius stark von der V-förmige ÖffnungEine größere V-Öffnung führt im Allgemeinen zu einem größeren Innenradius. Eine kleinere V-Öffnung führt im Allgemeinen zu einem kleineren Innenradius, erfordert jedoch mehr Presskraft und kann die Oberflächenspurenbildung erhöhen.

Wie sich die V-förmige Öffnung auf die Genauigkeit des Abwicklungsmusters auswirkt

Die V-Matrizenöffnung beeinflusst den Biegeprozess auf verschiedene Weise. Sie beeinflusst Innenradius, erforderlich Tonnage, Rückfederungsverhalten, Oberflächenmarkierung, Winkelstabilität, Biegezugabe und Biegeabzug.

Aus diesem Grund ist ein für eine V-Matrizenöffnung berechnetes Abwicklungsmuster möglicherweise nicht genau, wenn der Bediener eine andere Matrizenöffnung an der Maschine verwendet.

Das Problem liegt nicht allein beim Bediener. Das Problem ist die fehlende Verbindung zwischen den Annahmen der CAD-Abwicklung und der tatsächlichen Werkzeugauswahl.

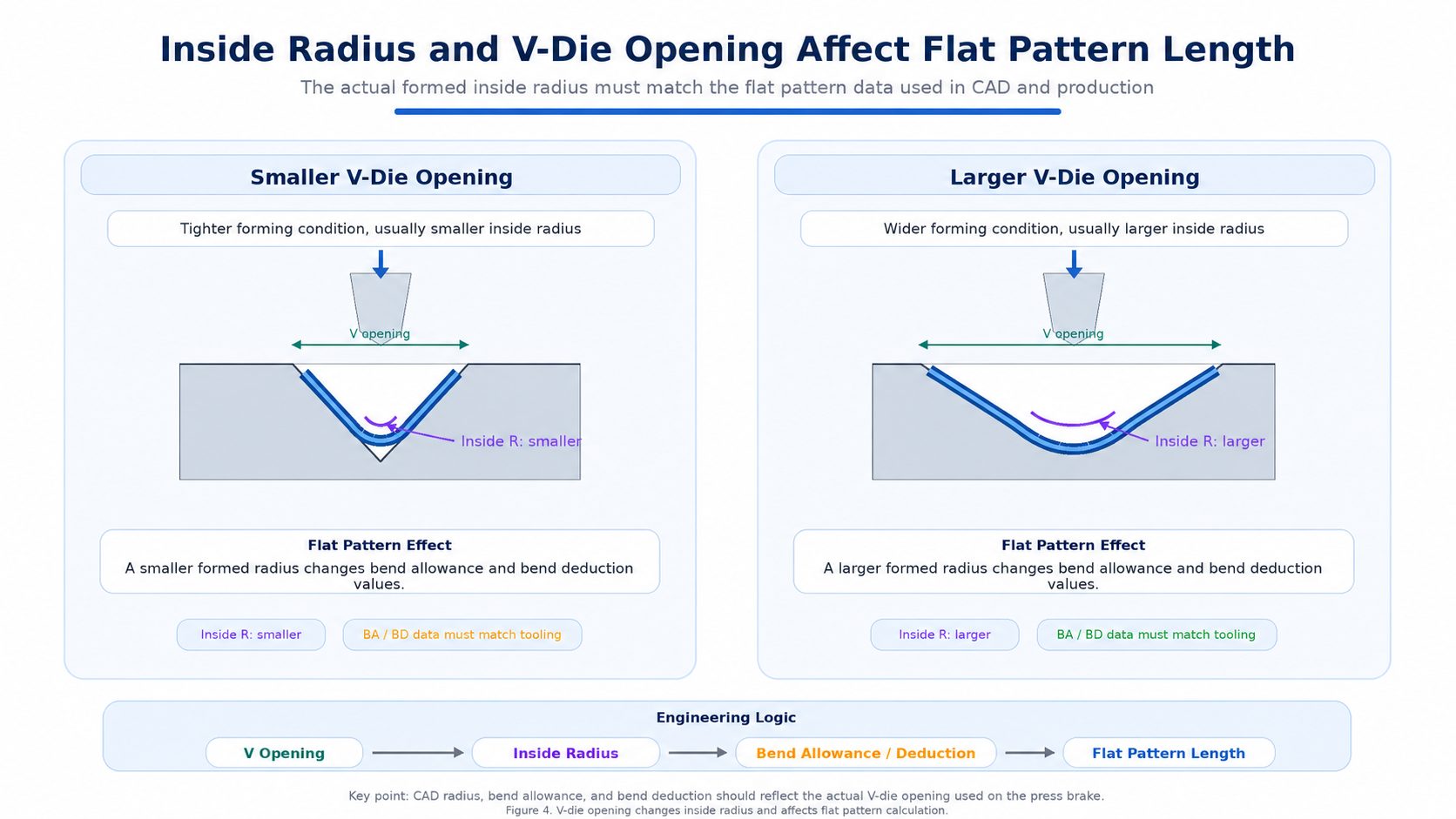

Abbildung 4. Die V-förmige Öffnung ändert den Innenradius und beeinflusst die Berechnung des Flachmusters.

Wie sich die Biegemethode auf die Abwicklungsberechnung auswirkt

Luftbiegen, Bodenformen und Prägen kann zu unterschiedlichen Innenradien und unterschiedlichem Materialverformungsverhalten führen.

Beim Freibiegen wird der Innenradius oft eher durch die V-Matrizenöffnung als durch den Stempelradius bestimmt. Dadurch wird Luftbiegung Das ist zwar flexibel, bedeutet aber auch, dass die Abwicklungsberechnung die tatsächlich in der Produktion verwendete Werkzeugöffnung berücksichtigen muss.

Beim Grundbiegen wird das Material näher am Werkzeugwinkel geformt, und die Werkzeuggeometrie hat einen stärkeren Einfluss auf die endgültige Biegung.

Beim Prägen wird das Material unter hohem Druck tiefer in die Werkzeuggeometrie gepresst, was den Materialfluss verändern und die Rückfederung verringern kann.

Eine praktische Regel lautet: Verwenden Sie nicht für jede Biegemethode die gleiche Abwicklungslehre.

Wie sich die Materialart auf die Genauigkeit des Abwicklungsmusters auswirkt

Unterschiedliche Materialien verhalten sich beim Biegen unterschiedlich.

Baustahl, Edelstahl, verzinkter Stahl, AluminiumMessing und hochfester Stahl dehnen sich nicht auf genau die gleiche Weise, stauchen sich nicht und federn nicht auf die gleiche Weise zurück.

Materialunterschiede können sich auswirken Rückfederung, Innenradius, erforderlich Tonnage, neutrale Achsenposition, Biegezugabe, Biegeabzugund die endgültigen Bauteilabmessungen.

Deshalb bauen professionelle Hersteller oft interne MaterialdatenbankenIm Laufe der Zeit gewinnen diese Daten an Wert gegenüber allgemeinen Lehrbuchwerten, da sie die realen Produktionsbedingungen widerspiegeln.

Häufige Fehler bei der Berechnung von Schnittmustern

Fehler Nr. 1: Vertrauen auf CAD-Standardeinstellungen ohne Produktionsvalidierung

CAD-Software ist ein Werkzeug, keine Garantie. Standard-K-Faktor-Werte stimmen möglicherweise nicht mit Ihrem tatsächlichen Material überein. Werkzeugeoder Biegeverfahren.

Fehler Nr. 2: Verwendung eines einzigen K-Faktors für jedes Material

Unterschiedliche Materialien verhalten sich unterschiedlich. Baustahl, EdelstahlUnd bei Aluminium sollten nicht immer die gleichen Annahmen bezüglich der Abwicklung getroffen werden.

Fehler Nr. 3: Ignorieren des tatsächlichen Innenradius

Weicht der tatsächliche Innenradius vom CAD-Radius ab, kann das Abwicklungsmuster fehlerhaft sein.

Fehler Nr. 4: Ändern der V-Die-Öffnung ohne Aktualisierung der Abwicklungsdaten

Durch die Änderung der V-Öffnung kann der Innenradius verändert werden, was sich wiederum auf die Biegezugabe und den Biegeabzug auswirkt.

Fehler Nr. 5: Vermischung von Luftbiege- und Bodenbearbeitungsdaten

Eine für das Luftbiegen entwickelte Biegetabelle ist möglicherweise nicht für das Grundbiegen oder Prägen geeignet.

Fehler Nr. 6: Den Winkel korrigieren, aber die Dimension ignorieren.

Der Bediener kann den Biegewinkel so lange anpassen, bis er stimmt, aber wenn die Länge des Abwicklungsmusters nicht stimmt, werden die Endmaße trotzdem nicht eingehalten.

Fehler Nr. 7: Erfolgreiche Produktionsdaten werden nicht aufgezeichnet

Viele Fabriken lösen immer wieder dasselbe Problem, weil sie keine validierten Einrichtungsdaten erfassen.

Fehler Nr. 8: Ignorieren von Materialchargenschwankungen

Selbst bei gleicher Materialqualität können Unterschiede zwischen Lieferanten oder Chargen auftreten. Die Produktionsvalidierung bleibt daher wichtig.

Produktionsfallstudie Nr. 1: Fehler im Flachmuster der Edelstahlgehäuse

Ein Hersteller von elektrischen Gehäusen aus Edelstahl stellte nach dem Biegen wiederholt Maßabweichungen fest.

Die Biegewinkel lagen nahe am Sollwert, aber die endgültigen Gehäuseabmessungen entsprachen nicht den Montagevorgaben. Die Bediener korrigierten den Biegewinkel mehrmals, doch das Problem bestand weiterhin.

Nach eingehender Untersuchung stellte das Ingenieurteam fest, dass das CAD-Abwicklungsmuster einen standardmäßigen K-Faktor verwendete, der ursprünglich für Baustahl geeignet war. Das tatsächliche Edelstahlmaterial wies ein anderes Rückfederungs- und Radiusverhalten auf.

Als Korrekturmaßnahme wurde auf Basis realer Produktionsversuche ein spezieller Biegetisch für Edelstahl entwickelt. Das Team maß die geformten Teile, aktualisierte die Biegeabzugswerte und dokumentierte die empfohlenen Werkzeugbedingungen.

Die Lehre daraus ist klar: Materialspezifische Abwicklungsdaten sind für die präzise Blechbearbeitung unerlässlich.

Produktionsfallstudie Nr. 2: Falsche Annahme zum Innenradius

Eine Werkstatt fertigte eine Serie von Halterungen mittels Luftbiegen. Das CAD-Modell ging von einem kleinen Innenradius aus, die tatsächliche Produktion verwendete jedoch eine größere V-Öffnung.

Die fertigen Teile wiesen zwar die korrekten Winkel auf, die Flanschabmessungen wichen jedoch geringfügig von der Zeichnung ab. Dies führte bei der Montage zu einem gravierenden Problem, da die Löcher der Halterung nicht mehr korrekt fluchteten.

Die Hauptursache war die Diskrepanz zwischen den in der CAD-Software festgelegten Radiusannahmen und den tatsächlichen Werkzeugen.

Die Lösung bestand darin, die Abwicklungsberechnung anhand des tatsächlich geformten Innenradius der gewählten V-Matrizenöffnung zu aktualisieren. Das Entwicklungsteam fügte der Zeichnung außerdem einen Hinweis hinzu, der die empfohlene Matrizenöffnung für die zukünftige Fertigung angibt.

Die Lehre daraus: Die Genauigkeit der Abwicklung hängt von den tatsächlichen Werkzeugen ab, nicht nur von der CAD-Geometrie.

Produktionsfallstudie Nr. 3: Winkel korrekt, Maße falsch

Ein Fertigungsunternehmen produzierte ein mehrfach gebogenes Blechteil. Der Bediener passte die Biegewinkel erfolgreich an die Zeichnung an. Die endgültige Gesamtlänge war jedoch immer noch fehlerhaft.

Das Team vermutete zunächst einen Fehler am Hinteranschlag, doch eine Überprüfung ergab, dass der Hinteranschlag korrekt war.

Das eigentliche Problem war der kumulierte Abwicklungsfehler über mehrere Biegungen hinweg. Jede Biegung wies eine geringfügige Abweichung beim Biegeabzug auf. Eine einzelne Biegung wäre akzeptabel gewesen, aber der kumulierte Fehler über das gesamte Bauteil führte dazu, dass die Endabmessung nicht eingehalten wurde.

Die Korrekturmaßnahme bestand darin, die Abzugswerte für die Biegung anhand eines Testcoupons zu überprüfen und die Biegetabelle zu aktualisieren.

Die Lehre daraus: Mehrfach gebogene Teile erfordern validierte Biegezugabe- und Biegeabzugsdaten, da sich kleine Fehler summieren können.

Wie man die Genauigkeit von Flachschnittmustern verbessert

Bestätigen Sie das tatsächliche Material

Verlassen Sie sich nicht allein auf die nominellen Materialbezeichnungen. Prüfen Sie nach Möglichkeit die Materialgüte, die Dicke und den Lieferanten.

Messen Sie den tatsächlichen Innenradius

Der in der CAD-Konstruktion verwendete Innenradius sollte dem Radius entsprechen, der durch das gewählte Werkzeug und Biegeverfahren erzeugt wird.

Standardisierung der V-Matrizenöffnungsauswahl

Wenn die Bediener für dasselbe Teil unterschiedliche V-Öffnungen verwenden, können sich die Ergebnisse des Abwicklungsmusters ändern.

Validierung des K-Faktors anhand von Produktionsdaten

Verwenden Sie die CAD-Werte als Ausgangspunkt und passen Sie diese anschließend auf Basis der gemessenen Produktionsergebnisse an.

Biege-Abzugstabellen erstellen

Bei gängigen Werkstoffen und Materialstärken können validierte Biegekorrekturtabellen wiederholtes Ausprobieren reduzieren.

Testgutscheine verwenden

Vor der Serienproduktion können Testcoupons dabei helfen, Biegezugabe, Biegeabzug, Innenradius und Rückfederung Verhalten.

Erfolgreiche Setups protokollieren

Sobald ein Teil erfolgreich gefertigt wurde, werden Material, Werkzeug, V-Öffnung, Radius, K-Faktor, Biegeabzug und Prüfergebnis erfasst.

Verbindung von Entwicklung und Produktion

CAD-Ingenieure und Abkantpressenbediener müssen dieselben Annahmen treffen. Zeichnung, Programm, Werkzeuge und Maschineneinrichtung müssen aufeinander abgestimmt sein.

Praktische Checkliste zur Genauigkeit von Flachschnittmustern

· Materialgüte bestätigt

· Materialstärke bestätigt

· Biegewinkel bestätigt

· Innenradius verifiziert

· V-förmige Öffnung ausgewählt

· Stempelradius geprüft

· Biegemethode bestätigt

· K-Faktor geprüft

· Biegetoleranz berechnet

· Biegeabzug bestätigt

· Springback-Verhalten berücksichtigt

· Erststückprüfung geplant

· Produktionsdaten wurden nach erfolgreichem Biegen erfasst.

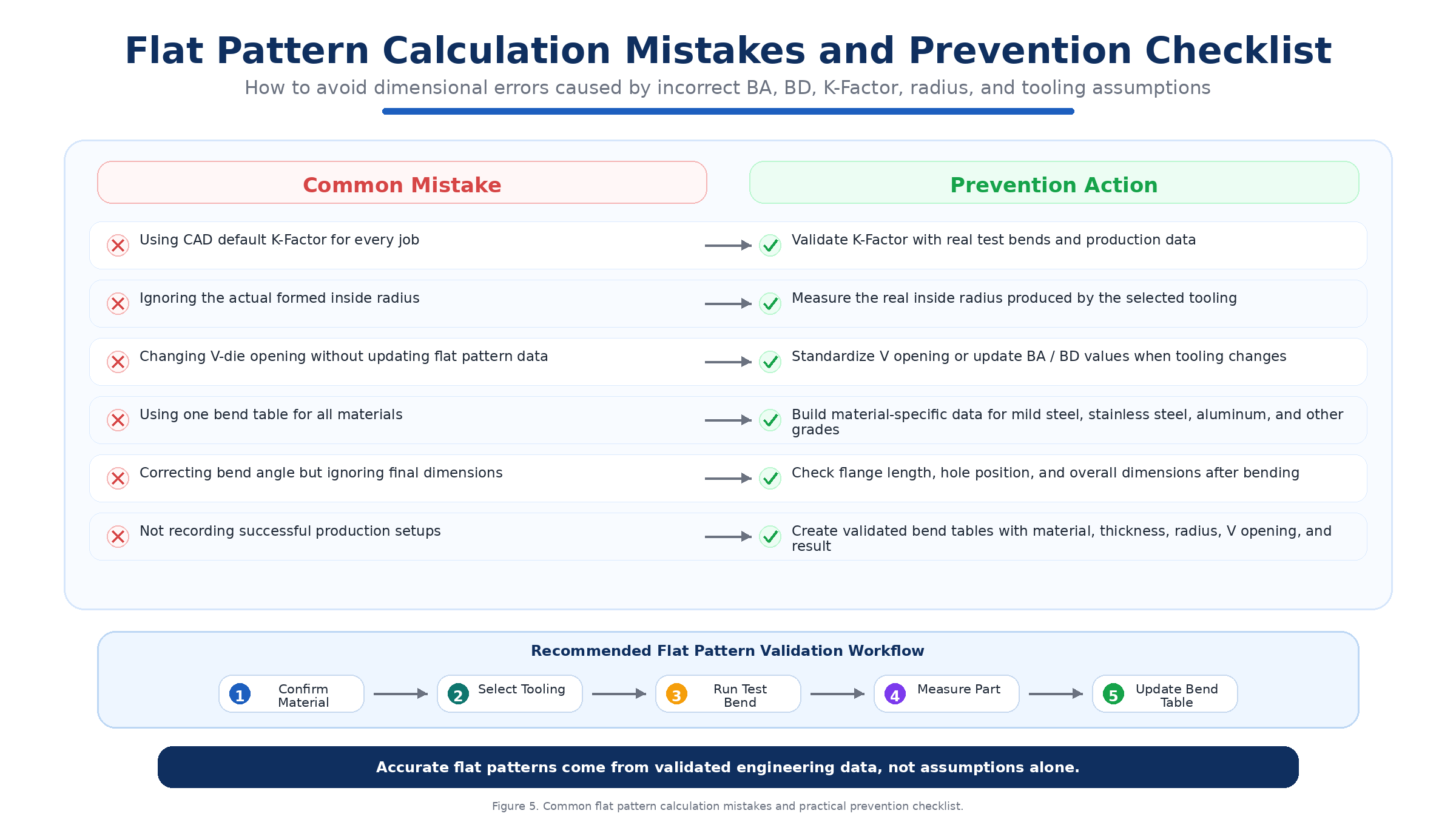

Abbildung 5. Häufige Fehler bei der Berechnung des Schnittmusters und praktische Checkliste zur Vermeidung.

Entdecken Sie verwandte Werkzeuge für die Blechbearbeitung

Um Herstellern bei der Verbesserung der Abwicklungsberechnung und der Biegegenauigkeit von Abkantpressen zu helfen, bietet der ZYCO Engineering Hub praktische Werkzeuge und technische Leitfäden.

· Biegetoleranzrechner

· K-Faktor-Leitfaden

· Leitfaden zur Biegeabzugsregelung

· Innenradius-Führung

· V-Die-Auswahlwerkzeug

· V Öffnungsanleitung

· Materialdatenbank

· Springback-Datenbank

· Abkantpressenrechner

· Anleitung zum Luftbiegen

· Werkzeugauswahlleitfaden

Häufig gestellte Fragen

Was ist der Unterschied zwischen Biegezugabe und Biegeabzug?

Die Biegezugabe ist die entwickelte Materiallänge im Biegebereich. Der Biegeabzug ist der Betrag, der von den Außenmaßen abgezogen wird, um die Abwicklungslänge zu berechnen.

Was ist der K-Faktor beim Blechbiegen?

Der K-Faktor ist das Verhältnis, das die Lage der neutralen Achse innerhalb der Materialdicke beschreibt. Er beeinflusst die Biegezugabe und die Länge des Abwicklungsmusters.

Warum ist mein Abwicklungsmuster falsch, obwohl der Biegewinkel stimmt?

Der Biegewinkel mag zwar korrekt sein, aber das Abwicklungsmuster kann trotzdem falsch sein, wenn die Annahmen bezüglich Biegezugabe, Biegeabzug, Innenradius oder K-Faktor nicht stimmen.

Beeinflusst die V-förmige Die-Öffnung die Abwicklungsberechnung?

Ja. Die V-Matrizenöffnung beeinflusst den Innenradius, die Rückfederung, die Presskraft und die Bauformlänge, insbesondere bei Luftbiegung.

Kann ich für alle Materialien denselben K-Faktor verwenden?

Nein. Unterschiedliche Materialien und Biegeverfahren können unterschiedliche K-Faktor-Werte erfordern. Eine Produktionsvalidierung wird empfohlen.

Warum funktionieren die Standard-K-Faktor-Werte von CAD manchmal nicht?

Die CAD-Standardeinstellungen entsprechen möglicherweise nicht den tatsächlichen Materialeigenschaften, Werkzeugen, Biegeverfahren oder Abkantpressen-Einrichtungsbedingungen.

Wie kann ich die Genauigkeit von Schnittmustern verbessern?

Messen Sie die tatsächlich geformten Teile, überprüfen Sie den Innenradius, standardisieren Sie die Werkzeuge, erstellen Sie Biegekorrekturtabellen, verwenden Sie Testcoupons und erfassen Sie erfolgreiche Produktionsdaten.

Ist ein Biegeabzug besser als eine Biegezulage?

Keine der beiden Methoden ist generell besser. Es handelt sich um unterschiedliche Berechnungsverfahren. Die Biegezugabe wird häufig zur Berechnung der entwickelten Länge verwendet, während der Biegeabzug üblicherweise bei der Berechnung von Außenmaßen angewendet wird.

Abschluss

Präzise Blechabwicklungsmuster werden nicht allein durch CAD-Software erstellt. Sie entstehen durch die Verknüpfung von technischen Berechnungen mit realen Produktionsbedingungen an der Abkantpresse.

Biegezugabe, Biegeabzug und K-Faktor sind grundlegende Begriffe zur Berechnung der Abwicklungslänge, müssen aber korrekt verstanden werden. Die Biegezugabe beschreibt die entwickelte Biegelänge. Der Biegeabzug rechnet Außenmaße in Abwicklungslänge um. Der K-Faktor definiert die Lage der neutralen Achse und beeinflusst die Biegezugabe.

In der realen Produktion werden diese Werte durch die Materialstärke, den Innenradius, die V-Matrizenöffnung, die Biegemethode, die Werkzeuggeometrie, die Rückfederung und die Maschineneinstellung beeinflusst.

Hersteller, die sich ausschließlich auf Standard-CAD-Werte verlassen, haben häufig mit wiederholten Maßfehlern zu kämpfen. Hersteller, die Biegedaten validieren, Werkzeuge standardisieren, Produktionsergebnisse erfassen und interne Biegetabellen erstellen, erzielen eine höhere Genauigkeit und konsistentere Fertigungsergebnisse.

Das zuverlässigste System zur Berechnung von Bahnmustern basiert nicht allein auf Theorie. Es stützt sich auf ingenieurwissenschaftliche Prinzipien, Produktionsvalidierung und kontinuierliche Datenverbesserung.
