Wie lässt sich die Rückfederung von Edelstahl beim Abkanten reduzieren?

Ein professioneller Leitfaden für Blechbearbeiter, Abkantpressenbediener und Werkzeugingenieure

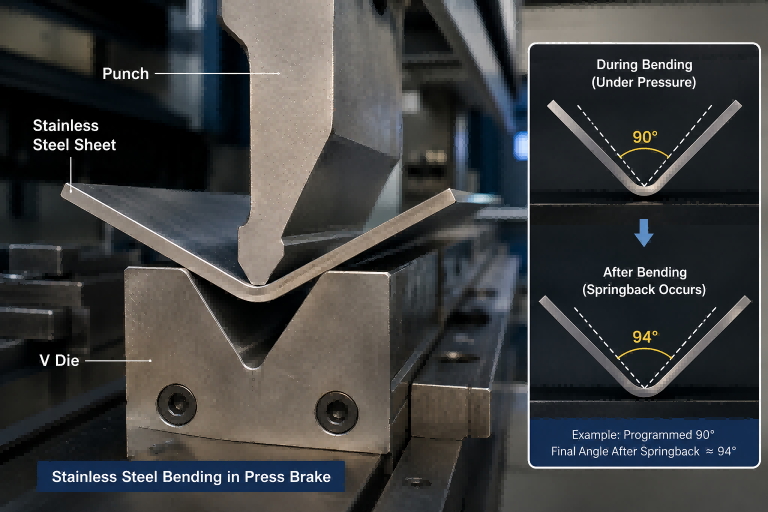

 Abbildung 1. Biegeprozess von Edelstahl in einer CNC-Abkantpresse.

Bei der Verarbeitung von Edelstahl ist die Rückfederung eine der häufigsten Ursachen für Ungenauigkeiten des Biegewinkels.
Im Vergleich zu Baustahl oder Aluminium speichert Edelstahl beim Biegen mehr elastische Energie, wodurch sich das Material nach dem Nachlassen der Biegekraft teilweise wieder erholt.

Für Abkantpressenbediener und Werkzeugingenieure kann eine unkontrollierte Rückfederung zu wiederholten Winkelkorrekturen, ungleichmäßigen Teilen, Montageproblemen und einer geringeren Produktionseffizienz führen.

In der realen Blechfertigung wird eine erfolgreiche Rückfederungskontrolle nicht allein durch die Maschinenkraft erreicht. Sie hängt vielmehr von der Kombination aus Materialverhalten, V-Matrizenöffnung, Stempelradius, Biegeverfahren, Maschinengenauigkeit und Bedienererfahrung ab.

Warum Edelstahl eine stärkere Rückfederung aufweist

Der Hauptgrund liegt in der hohen Streckgrenze und Elastizität von Edelstahl.

Beim Abkanten wird die äußere Schicht des Blechs auf Zugspannung beansprucht, während die innere Schicht gestaucht wird. Nach der Entlastung bildet sich ein Teil der elastischen Verformung zurück, wodurch sich der Biegewinkel leicht öffnet.

Zu den gängigen Edelstahlsorten gehören:

• Edelstahl 201 erzeugt üblicherweise eine größere Rückfederung
• Edelstahl 304 ist stabiler, aber immer noch von Bedeutung.
• Hochfester Edelstahl erfordert größere Kompensationswerte

In der praktischen Fertigungspraxis beobachten Bediener häufig, dass zwei verschiedene Chargen desselben Materials (gleiche Dicke) unterschiedliche Rückfederungsergebnisse liefern können. Daher führen erfahrene Bediener vor der Serienproduktion stets Probebiegungen durch.

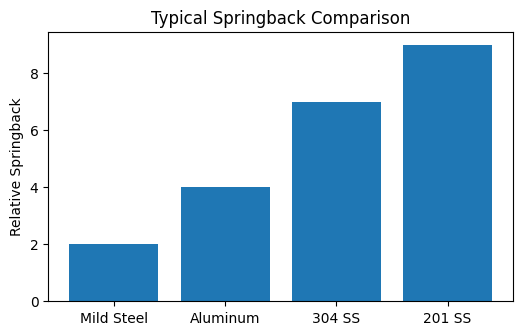

 Abbildung 2. Relative Rückfederungstendenz bei gängigen Blechwerkstoffen.

Wie die V-förmige Öffnung die Rückfederung beeinflusst

Die Auswahl der V-Matrize ist einer der wichtigsten Faktoren, die die Rückfederung von Edelstahl beeinflussen.

Eine größere V-Öffnung erzeugt einen größeren inneren Biegeradius. Dies reduziert die plastische Verformung und erhöht die elastische Rückstellung nach der Entlastung.

Allgemeine Produktionslogik:

• Große V-Öffnung → Größerer Radius → Stärkere Rückfederung
• Kleinere V-Öffnung → Kleinerer Radius → Geringere Rückfederung

Die Verwendung einer zu kleinen V-Öffnung kann jedoch folgende Probleme verursachen:

• Oberflächenmarkierung
• Materialrisse
• Übermäßiger Tonnagebedarf
• Beschleunigter Werkzeugverschleiß

Bei Anwendungen zum Biegen von Edelstahl empfehlen viele Werkzeughersteller, je nach Radiusanforderungen und Oberflächenqualität eine V-Öffnung zu wählen, die etwa 6- bis 8-mal so groß ist wie die Materialstärke.

Luftbiegen vs. Boden

Das Luftbiegen ist derzeit die am weitesten verbreitete Biegemethode in der modernen CNC-Abkantpressenproduktion, da es eine flexible Winkelsteuerung ermöglicht und einen geringeren Werkzeugbedarf aufweist.

Allerdings führt das Biegen in der Luft im Vergleich zum Durchschlagen zu einer stärkeren Rückfederung.

Durch das Verpressen des Materials in die Matrize wird die elastische Rückstellung reduziert und die Winkelkonstanz verbessert. Dieses Verfahren wird häufig für hochpräzise Edelstahlteile mit engen Toleranzanforderungen eingesetzt.

In realen Produktionsumgebungen erreichen die meisten Fabriken ein Gleichgewicht zwischen Produktionsgeschwindigkeit und Genauigkeit durch folgende Kombination:

• Luftbiegen für Standardproduktion
• Grundierung für Präzisionsteile
• Winkelkompensation für Wiederholgenauigkeit

Praktische Methoden zur Reduzierung der Rückfederung, die von Herstellern angewendet werden

· Verwenden Sie die Winkelüberbiegungskompensation in der CNC-Steuerung.

· Vermeiden Sie zu große V-Matrizenöffnungen für dünne Edelstahlbleche.

· Sorgen Sie für gleichbleibende Materiallieferanten und -chargen.

· Um bei langen Werkstücken eine gleichbleibende Winkelgeometrie zu gewährleisten, sollten Sie Bombiersysteme verwenden.

· Vor der Massenproduktion sollten Probebiegungen durchgeführt werden.

· Prüfen Sie regelmäßig den Verschleißzustand von Stempel und Matrize.

Verwandte Engineering-Tools

Abschluss

Die Rückfederung ist ein natürliches Verhalten beim Biegen von Edelstahl, insbesondere beim Freibiegen.
Eine präzise Rückfederungskontrolle erfordert nicht nur Maschinenpräzision, sondern auch ein tiefes Verständnis der Werkzeuggeometrie, der Materialeigenschaften und praktische Produktionserfahrung.

Für moderne Blechbearbeitungsunternehmen ist die Beherrschung der Rückfederungskompensation unerlässlich, um eine stabile Winkelgenauigkeit zu erreichen, die Ausschussquoten zu reduzieren und die Produktionseffizienz zu steigern.

Dieser Artikel richtet sich an professionelle Blechbearbeiter, Abkantpressenbediener, Werkzeugingenieure und Industriehersteller.
