ZYCO Profi-Leitfaden – Was ist eine V-Nutmaschine?

In der modernen Blechbearbeitung sind saubere Biegungen und scharfe Kanten nicht mehr nur eine technische Anforderung, sondern ein Schlüsselfaktor für Produktqualität und Optik. Von Architekturpaneelen und Aufzugsverkleidungen bis hin zu Schränken, Türrahmen und dekorativen Edelstahlprodukten suchen Hersteller ständig nach Möglichkeiten, die Biegeergebnisse zu verbessern und gleichzeitig Konsistenz und Effizienz zu gewährleisten. Hier spielt die V-Nutmaschine eine wichtige Rolle.

Die V-Nutmaschine verstehen

Die V-Nut-Maschine ist eine Blechbearbeitungsanlage, die hauptsächlich zur Vorbearbeitung von Metallblechen (z. B. aus Kohlenstoffstahl, Edelstahl und Aluminium) eingesetzt wird. Durch das Einbringen von V-Nuten wird die Blechdicke verändert, wodurch präzise Biegungen mit extrem kleinen Radien erzielt werden. Dies erfüllt die hohen Anforderungen an Aussehen und Präzision in Bereichen wie hochwertiger Innenausstattung, Elektronik, Automobilbau und anderen. Die Maschine nutzt ein CNC-System zur Steuerung der Schneidwerkzeuge für präzise Schnitte entlang einer vorgegebenen Bahn, was die Serienfertigung und eine höhere Effizienz ermöglicht.

Warum ist die V-Nut-Bearbeitung so wichtig?

Schärfere Kanten und sauberere Biegungen

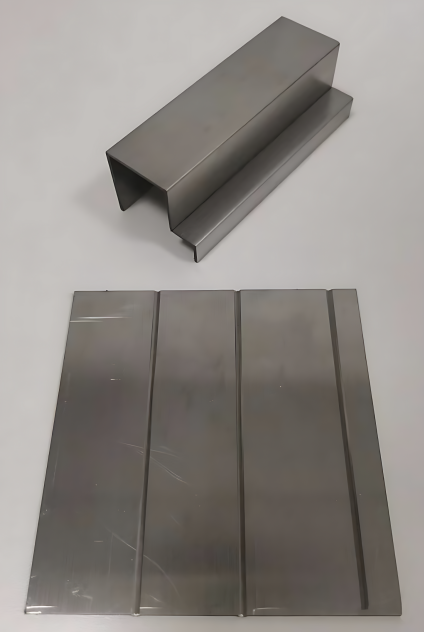

Nach dem V-Nutieren ist die verbleibende Materialstärke an der Biegelinie minimal. Dadurch lässt sich das Blech in einen sauberen, klar definierten Winkel falten, der optisch nahezu 90° entspricht. Bei Produkten, bei denen die Optik eine Rolle spielt, wie beispielsweise bei Dekorplatten oder Türrahmen, ist dieser Unterschied sofort erkennbar.

Verbesserte Biegegenauigkeit

Da beim Biegen weniger Kraft benötigt wird, wird die Rückfederung deutlich reduziert. Dies führt zu einem besser vorhersagbaren und gleichmäßigeren Biegewinkel, insbesondere bei der Fertigung von Teilen in großen Serien.

Bessere Leistung mit dünnen Blechen

Dünne Materialien neigen beim Biegen eher zu Verformungen, Faltenbildung und Oberflächenfehlern. V-Nuten minimieren diese Risiken, indem sie die Spannung an der Biegung reduzieren und so auch bei dünnen Edelstahl- oder Aluminiumblechen eine glatte Oberfläche gewährleisten.

Wichtigste Anwendungsgebiete von V-Nutmaschinen

V-Nutmaschinen finden breite Anwendung in Branchen, in denen Präzision, Aussehen und Wiederholgenauigkeit entscheidend sind, darunter:

Architektonische Metallpaneele und Fassaden

Aufzugskabinen und Türpaneele

Möbel und Schränke aus Edelstahl

Türrahmen und Zierleisten aus Metall

Dekorative Verkleidungen und Innenausstattungselemente

Bei diesen Anwendungen ist die V-Nutierung oft der Unterschied zwischen einer standardmäßigen industriellen Oberfläche und einem High-End-Produkt.

Funktionsweise einer V-Nutmaschine

Der grundlegende Prozess umfasst zwei Schritte:

1. Positionierung des Blattes
Je nach Maschinenkonstruktion wird das Metallblech sicher auf dem Arbeitstisch platziert oder in Position geklemmt.

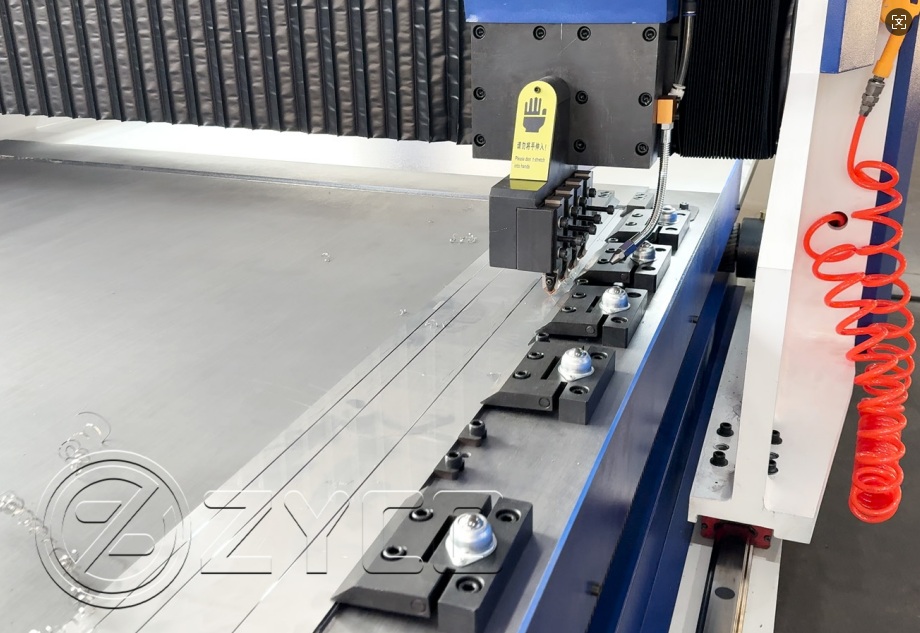

2. Nuten entlang der Kurvenlinie
Ein Schneidwerkzeug bewegt sich entlang programmierter Bahnen, um an ausgewählten Stellen präzise V-förmige Nuten zu erzeugen. Tiefe und Winkel der Nut lassen sich an die Materialstärke und die Biegeanforderungen anpassen.

Unterschied zwischen Hhorizontal und Vaufrecht GDacheindeckung MMaschinen

Die Hauptunterschiede zwischen horizontalen und vertikalen Nutfräsmaschinen liegen in der Spindelrichtung, dem zu bearbeitenden Werkstück, den Konstruktionsmerkmalen und der Bedienfreundlichkeit: Vertikale Spindeln sind vertikal angeordnet, kompakt, platzsparend und eignen sich für feine, kleine bis mittelgroße Werkstücke (z. B. Bleche). Sie sind energiesparend und einfach zu be- und entladen. Horizontale Spindeln hingegen sind horizontal angeordnet, verfügen über eine stabile Portalkonstruktion und eignen sich für große und schwere Werkstücke (z. B. Werkzeugmaschinenbetten). Sie bieten eine gute Spanabfuhr, verbrauchen jedoch mehr Energie und sind komplexer zu installieren. Die Wahl der Maschine sollte unter Berücksichtigung der Werkstückgröße, der Präzisionsanforderungen, des verfügbaren Platzes in der Werkstatt und des Budgets erfolgen.

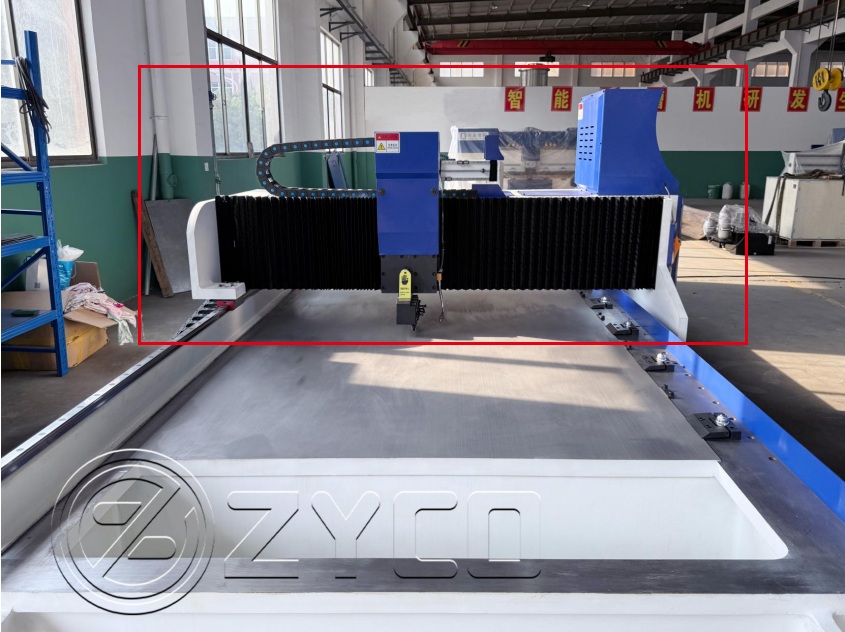

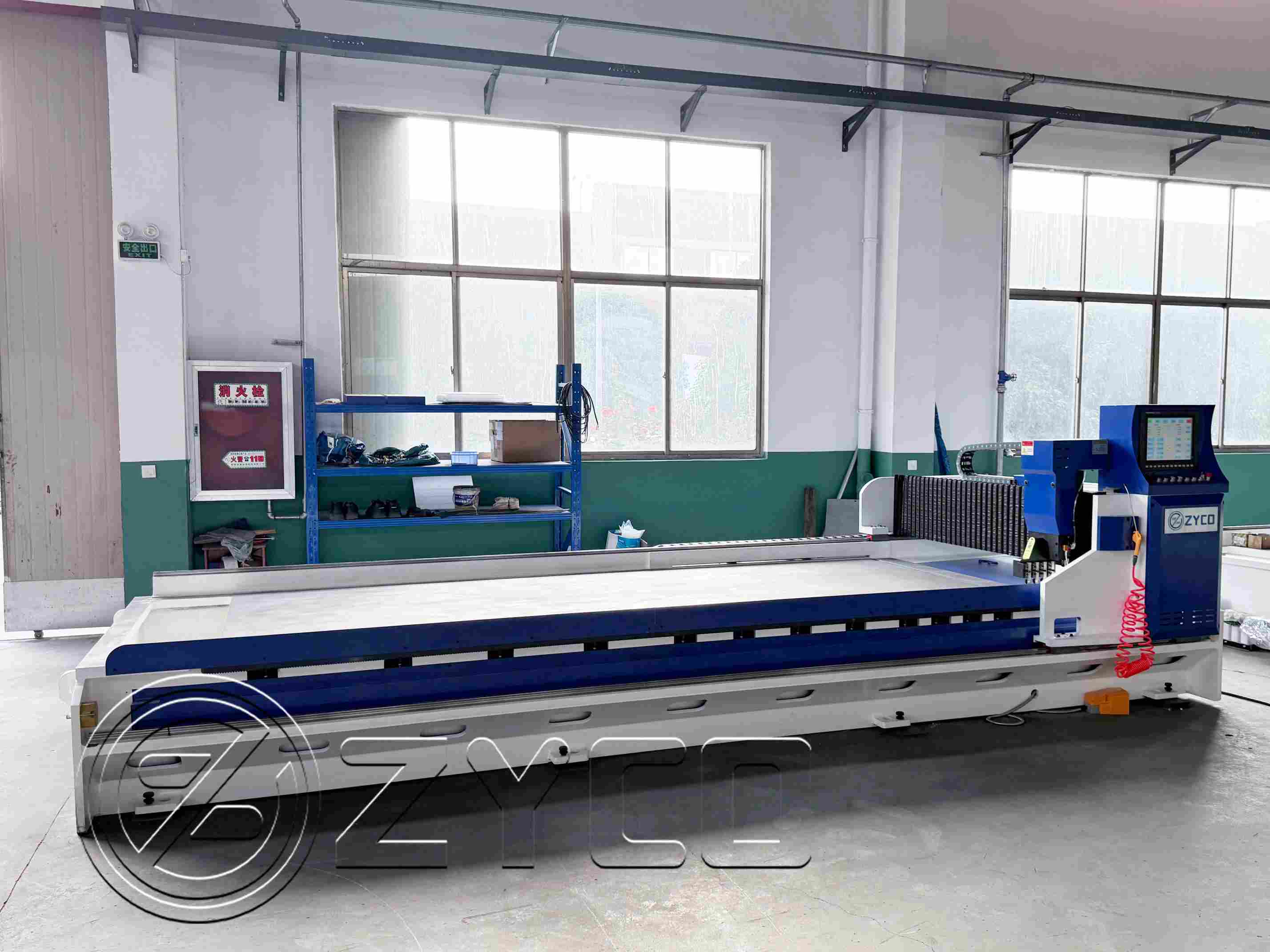

Horizontale V-Nutmaschine

SStruktur:Die Spindel ist horizontal (üblicherweise vom Portaltyp), was eine hohe Steifigkeit und eine große Arbeitsfläche ermöglicht.

Vorteile:

1）Hohe Belastbarkeit: geeignet für die Bearbeitung großer und schwerer Werkstücke.

2）Hohe Bearbeitungsfähigkeit: Mehrere Oberflächen können in einer Aufspannung bearbeitet werden (optional).

3）Gute Spanabfuhr: Erleichtert die Spanabfuhr und führt zu einem optimalen Bearbeitungsprozess.

Nachteile:

1）Hoher Energieverbrauch: Die Portalbewegung besitzt eine große Trägheit, was zu einem hohen Energieverbrauch führt.

2）Die Installation ist komplex: Sie erfordert ein Betonfundament und beansprucht eine große Fläche.

3）Geringe Sicherheit: Portal und Werkzeughalter bewegen sich mit hoher Geschwindigkeit in die gleiche Richtung, was ein Sicherheitsrisiko darstellt.

4）Relativ geringe Präzision: Die Tischoberfläche ist anfällig für Verschleiß, was im Vergleich zu vertikalen Tischen zu einer geringeren Präzision führt.

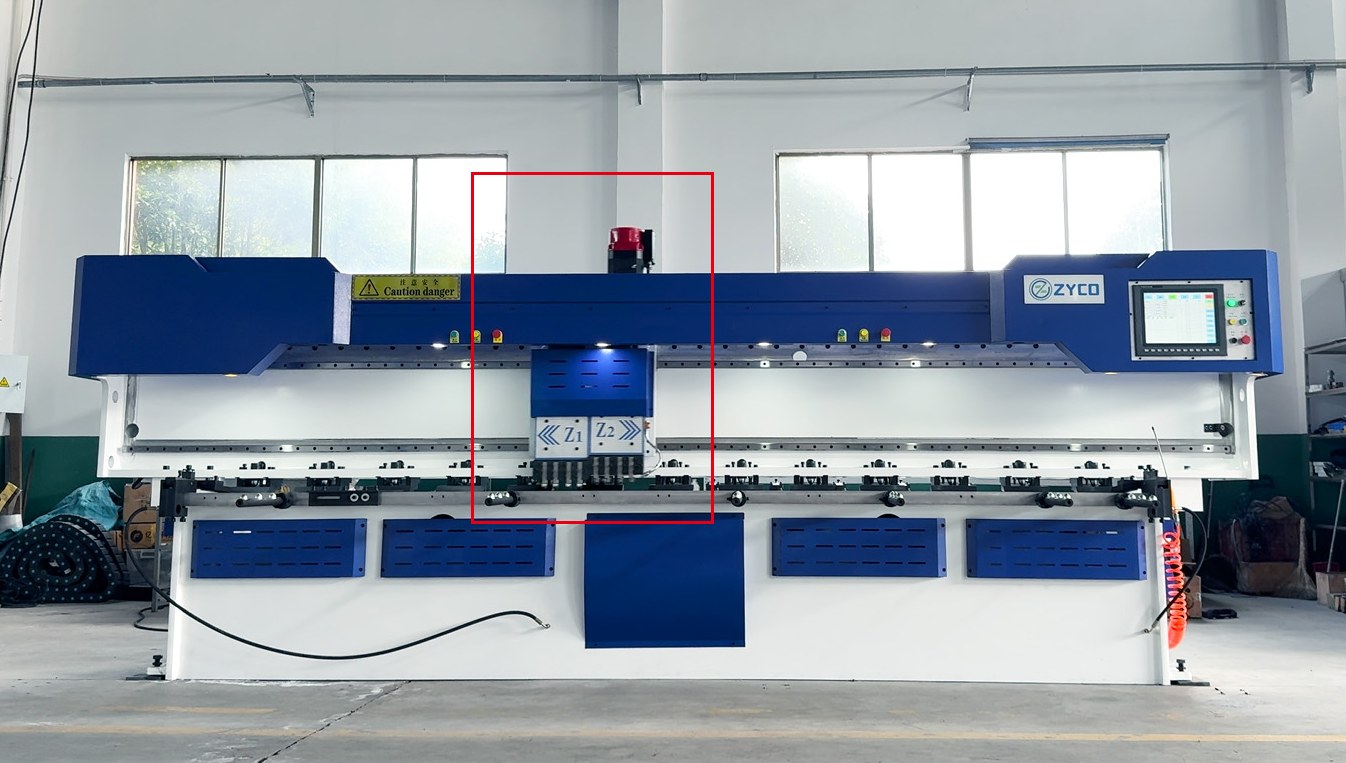

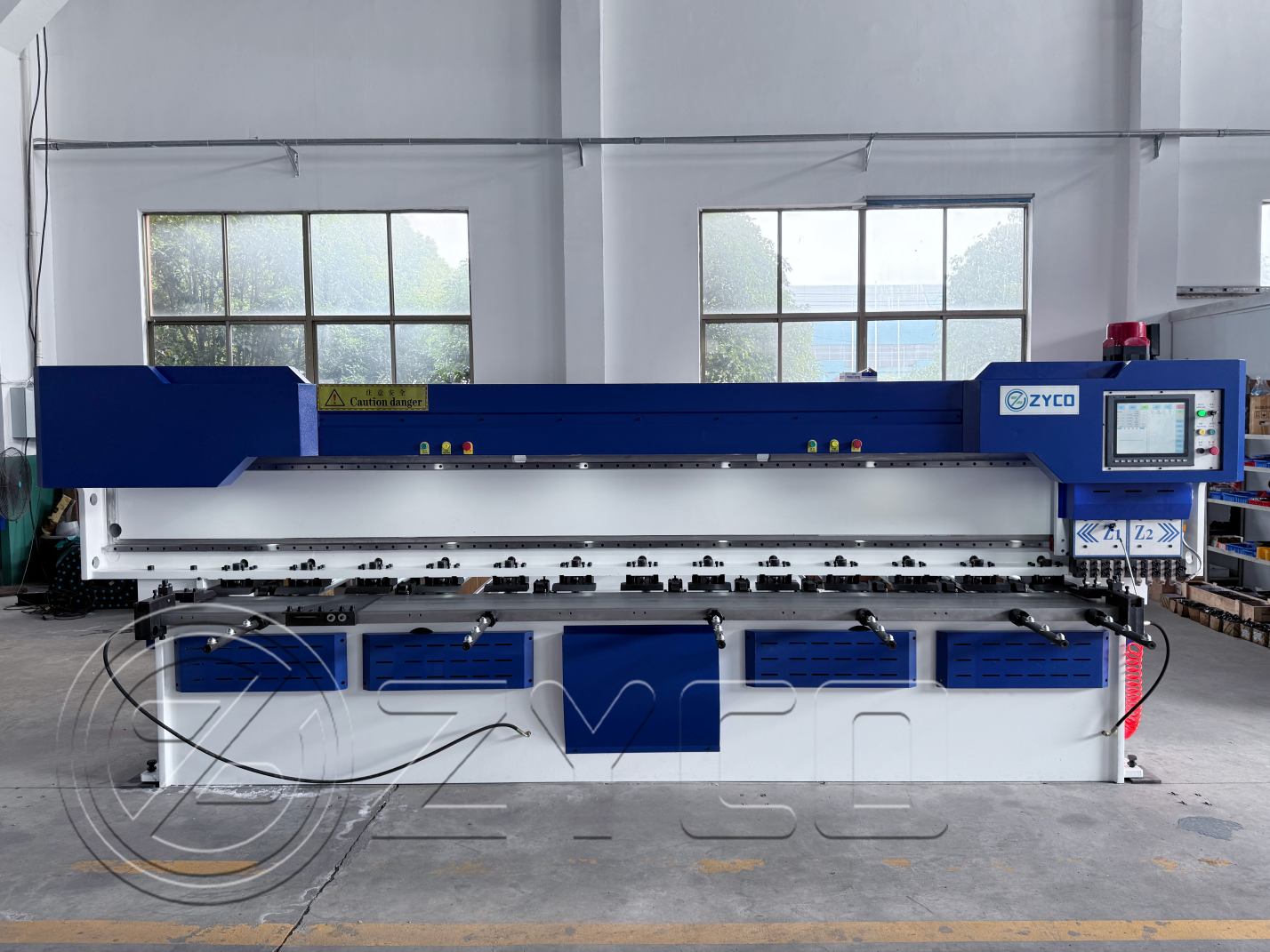

Vertikale V-Nutmaschine

SStruktur:Der Hauptschaft ist vertikal, die Konstruktion ist kompakt, die Gesamthöhe ist relativ groß und der Schwerpunkt ist stabil.

Vorteile:

1）Hohe Präzision: Geringer Fehler zwischen Werkzeugspitze und Arbeitstisch, was zu einer guten Oberflächenqualität führt.

2）Geringer Energieverbrauch: Der Werkzeughalter ist leicht und sein Energieverbrauch beträgt nur etwa 1/10 desjenigen eines horizontalen Werkzeugs.

3）Einfache Bedienung: leichtes Be- und Entladen der Werkstücke, guter Sichtwinkel und hohe Sicherheit.

4）Geringer Platzbedarf: Einfache Installation, benötigt lediglich einen ebenen Untergrund.

5）Geeignete Werkstücke: Kleine bis mittelgroße, hochpräzise Werkstücke, wie z. B. Blechteile vor dem Biegen.

Nachteile:Unzureichende Unterstützung für große Werkstücke schränkt den Bearbeitungsbereich ein.

Es gibt keine absolute Überlegenheit oder Unterlegenheit verschiedener Strukturen; entscheidend ist, ob sie zum jeweiligen Produkt und Produktionsverfahren passen.

Was Sie bei der Auswahl einer V-Nutmaschine beachten sollten

Vor der Investition in eine V-Nutmaschine sollten Hersteller Folgendes prüfen:

Gängige Materialarten und -stärken

Komplexität der Produktabmessungen und der Nutlage

Anforderungen an Aussehen und Präzision der Biegung

Häufigkeit der Änderung von Losgröße und Sorten

Werkstattbereich und Gesamtaufteilung

Nur Anlagen, die den Produktionsanforderungen wirklich gerecht werden, können langfristig einen Mehrwert in Bezug auf Qualität und Effizienz bieten.

SZusammenfassung

Die AV-Nutmaschine ist mehr als nur ein zusätzlicher Arbeitsschritt in der Blechbearbeitung – sie verbessert direkt die Biegequalität, das Erscheinungsbild und die Produktionskonstanz. Für Hersteller, die hochwertige Metallprodukte mit präzisen Konturen und stabiler Geometrie fertigen möchten, ist das V-Nuten zu einem unverzichtbaren Prozess geworden und keine optionale Aufrüstung mehr.

Zu verstehen, wie V-Nuten funktionieren und wo sie einen Mehrwert bieten, ist der erste Schritt zur Verbesserung sowohl der Produktqualität als auch der Fertigungseffizienz.

Wenn Sie bis hierher gelesen haben und eine Nutmaschine kaufen möchten, können Sie sich an unser professionelles ZYCO-Team wenden. Wir empfehlen Ihnen das am besten geeignete Modell und bieten Ihnen beste Qualität zum besten Preis.
