ZYCO
1. Bidirektionale hochpräzise Positionierung, automatische Kompensation des Leitspindelspalts, ausgestattet mit einer Antikollisions- und Materialauszugsschutzfunktion, die die Lebensdauer verlängern kann.
2. 10-Zoll-Touchscreen, unterstützt Parametervorgabe und Prozessbibliotheksaufruf.
3. Unterstützt die „Mehrschrittprogrammierung“, um komplexe Formen wie Z- und U-Form zu erreichen.
Steuerungssystem
- Ausgestattet mit einem Hochleistungs-CNC-System bietet es leistungsstarke Rechenleistung, um eine millimetergenaue Positionierung jeder Biegebewegung zu gewährleisten.
- Das System unterstützt die Sicherung und sofortige Wiederherstellung von Parametern mit einem Klick, wodurch die Debugging-Zeit der Geräte erheblich verkürzt und die Produktionskontinuität sichergestellt wird.
- Das Gerät verfügt über einen riesigen integrierten Speicherplatz, auf dem über 500 unabhängige Verarbeitungsprogramme gespeichert werden können, und jedes Programm unterstützt flexible Einstellungen für bis zu 40 Prozesse, die problemlos mit unterschiedlichen Produktionsaufgaben fertig werden.
damit mehr +
Hydrauliksystem
- Die Hochleistungs-Hydraulikventilgruppe von Rexroth aus Deutschland wird eingesetzt, um die schnelle Reaktion und präzise Steuerung des Systems sicherzustellen und gleichzeitig die Lebensdauer wichtiger Komponenten erheblich zu verbessern.
- Sein intelligentes Hydrauliksystem kann den Arbeitsdruck dynamisch anpassen und sich problemlos an die Verarbeitungsanforderungen von Platten unterschiedlicher Dicke und aus unterschiedlichen Materialien anpassen.
damit mehr +
Mechanische Kompensation
- Es wird ein Kompensationsmodul aus hochfestem legiertem Stahl verwendet und die Kompensationsgenauigkeit von ±0,01 mm wird durch präzise CNC-Bearbeitung erreicht, wodurch die Verformung der Platte während des Biegevorgangs wirksam vermieden wird und gleichmäßige Biegewinkel über die gesamte Länge gewährleistet werden.
- Die Werkbank verfügt über ein mehrstufiges, unabhängiges Kompensationsdesign, das die lokale Druckverteilung gezielt an Biegelänge, Plattendicke und Materialunterschiede anpassen kann.
damit mehr +

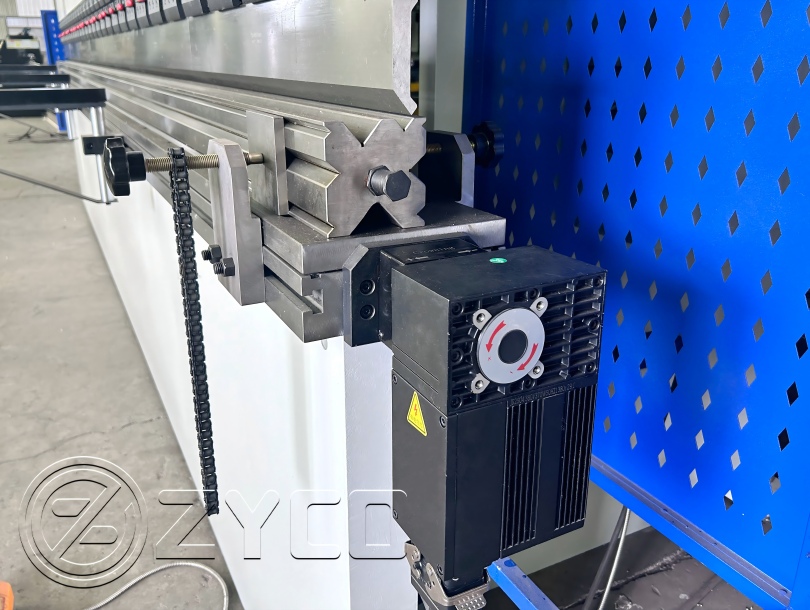

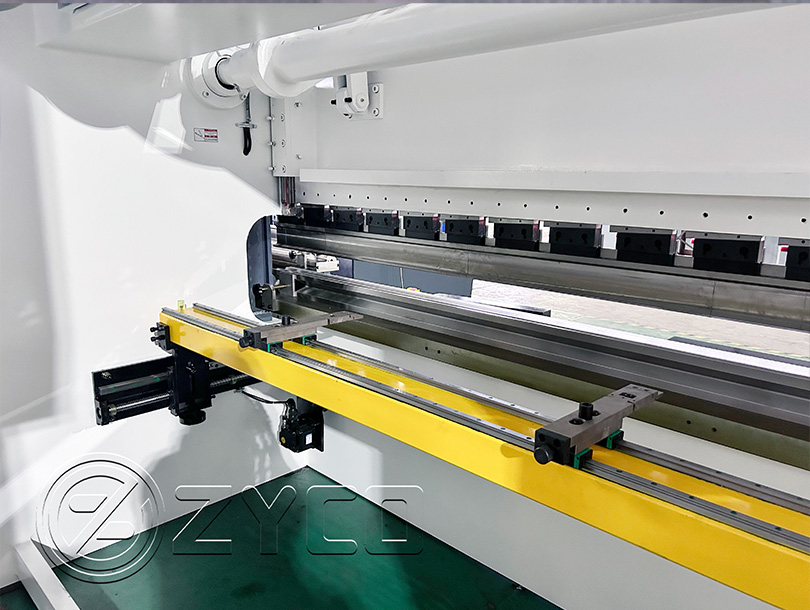

Hinterer Anschlag
- Die importierte hochpräzise Kugelumlaufspindel und Linearführung ersetzen die herkömmliche Übertragungsstruktur, sodass die Positioniergenauigkeit und Wiederholungskonsistenz des Hinteranschlags einen qualitativen Sprung erreichen können.
- Um eine langfristige Stabilität zu gewährleisten, führen wir am Hinteranschlagsystem einen umfassenden Hochtemperatur-Anlassprozess durch, um die inneren Spannungen deutlich zu eliminieren und die Plastizität und strukturelle Zähigkeit des Materials zu verbessern.
damit mehr +
Ölpumpe
- Die Ölpumpe ist aus hochfestem Gusseisen gefertigt und verfügt über ein innovatives, geräuscharmes Konstruktionsdesign, das eine hervorragende Toleranz gegenüber Ölverunreinigungen aufweist und die Lebensdauer der Ausrüstung deutlich verbessert.
- Die Ölpumpe verfügt über eine optimierte Zahnradpumpenstruktur auf Basis von hochfestem Gusseisen, um sich an komplexe Arbeitsbedingungen anzupassen, die Wartungshäufigkeit zu reduzieren und einen langfristig stabilen Betrieb zu gewährleisten.
damit mehr +
Anzeige der internen Struktur
Für detailliertere Spezifikationen zögern Sie bitte nicht, uns zu kontaktieren.
Aufbaudiagramm einer hydraulischen Biegemaschine
1. Öltank 2. Hauptmotor 3. Endschalter 4. Schaltkasten 5.Stoppfinger
6. Hinterer Anschlag 7.Wandpaneel 8.Hydraulischer Ölzylinder 9. Schieber 10. CNC-System
11.Schnellspannen 12.Obere Form 13.Untere Form 14.Werkbank-Stützplatte
Bearbeitung Werkstückzeichnung
Beispielanzeige
Diese Seite unterstützt die Anzeige einzelner Parameter nicht. Bei anderen Modellen wenden Sie sich bitte an uns. |
Parameter | Einheit | Wert |
Gemeinsames Modell | | 63Tx2500 | 100TX3200 | 160T x 3200 | 200Tx4000 |
Druck | KN | 630 | 1000 | 1600 | 2000 |
Biegelänge | mm | 2500 | 3200 | 3200 | 3200 |
Spaltenabstand | mm | 2030 | 2600 | 2600 | 2600 |
Max. Öffnungshöhe | mm | E=440 | E=480 | E=500 | E=520 |
Halstiefe | mm | D=250 | D=320 | D=320 | D=320 |
Gleithub (Y-Achse) | mm | 170 | 200 | 200 | 220 |
Folienbewegungsgeschwindigkeit
| Kein Laden |
mm/s
| 200 |
Drücken | 12 |
Rückkehr | 170 |
Hauptmotorleistung | KW | 5.5 | 7,5 | 11 | 15 |
Maschinengenauigkeit
| Y-Schieberegler wiederholen | mm | ≤±0,02 |
Y-Schiebereglerpositionierung | mm | ≤±0,02 |
X, R-Hinteranschlag-Wiederholungspositionierung | mm | ≤±0,05 |
Größe (L*B*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Gewicht | KG | 5500 | 7500 | 9500 | 12000 |
Partner-Angebote
Kundenfotos
Ehrenurkunde
F: Wie erhalten Sie ein genaues Angebot von uns? A: Bitte geben Sie uns Details zu Material, maximaler Dicke und maximaler Breite.
F: Können Sie OEM-Service anbieten?
A: Ja, das können wir. Ihr Design wird akzeptiert, Ihr eigenes Logo kann auf der Maschine verwendet werden.
F: Wie hoch sind die Versandkosten? von China in Ihr Land?
A: Wir können die Maschine per Schiff oder Flugzeug an Ihren Hafen oder Ihre Hausadresse schicken. Bitte teilen Sie uns Ihren nächstgelegenen Hafen oder Ihre nächstgelegene Adresse mit Postleitzahl mit. Wir haben einen zuverlässigen Spediteur, um eine sichere, bequeme und pünktliche Lieferung zu gewährleisten.
F: Akzeptieren Sie LC-Zahlungen?
A: Ja, normalerweise beträgt unsere Zahlung 30 % + 70 % T/T, LC-Zahlung ist ebenfalls akzeptabel.
F: Wie bedient man diese Maschine?
A: Videoleitung unserer Fabrik oder wir senden Ihnen das Video direkt.
F: Wie sieht es mit dem Inbetriebnahmeservice aus?
A: Wir können einen Inbetriebnahmeservice anbieten, der Käufer muss sich Flugtickets leisten.
F: Bieten Sie Unterricht und Schulungen an?
A: Schulung im Werk des Lieferanten.
