1. Das elektrohydraulische Steuerungssystem E-Touch der nächsten Generation verfügt über eine intuitive Touchscreen-Oberfläche mit großen Tasten und Symbolen. erhebliche Vereinfachung der CNC-Programmierung.
2. Die Grundausstattung umfasst eine 4+1-Achsensteuerung (Y1/Y2/X/R-Achsen mit Durchbiegungskompensation), mit optionalen Erweiterungsmöglichkeiten wie Z1/Z2/X2/R2.
3. Eingebaut intelligente Diagnose- und Wartungsmodule ermöglichen es Benutzern, den Systemstatus in Echtzeit zu überwachen, Fehler schnell zu beheben und Wartungsarbeiten durchzuführen.
Steuerungssystem
- Die benutzerfreundliche Schnittstelle nutzt ein symbolbasiertes Design, das die Programmierung für mehrstufiges Stapelbiegen vereinfacht und die Verarbeitungseffizienz erheblich verbessert.

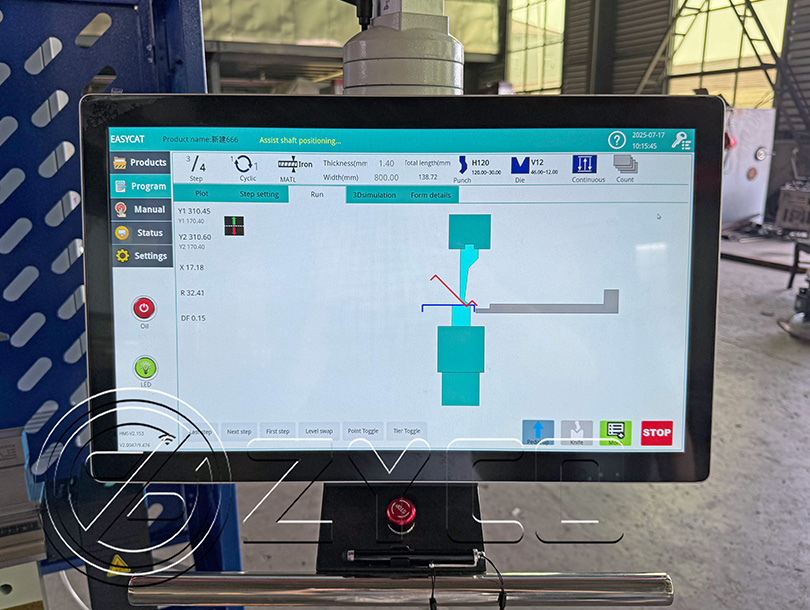

- Ausgestattet mit einem 21,5 Zoll großen, vollfarbigen, hochpräzisen Touchscreen, der aus Taiwan importiert wurde, unterstützt es Multi-Touch und eine Vielzahl von Gesten für eine klare und detaillierte Anzeige.
- Durch intelligente grafische Programmierung werden automatisch Biegeprozesspläne erstellt und Interferenzprüfungen durchgeführt, wodurch Prozesssimulationen vor der Produktion unterstützt werden.
Mehr anzeigen +
Hydrauliksystem

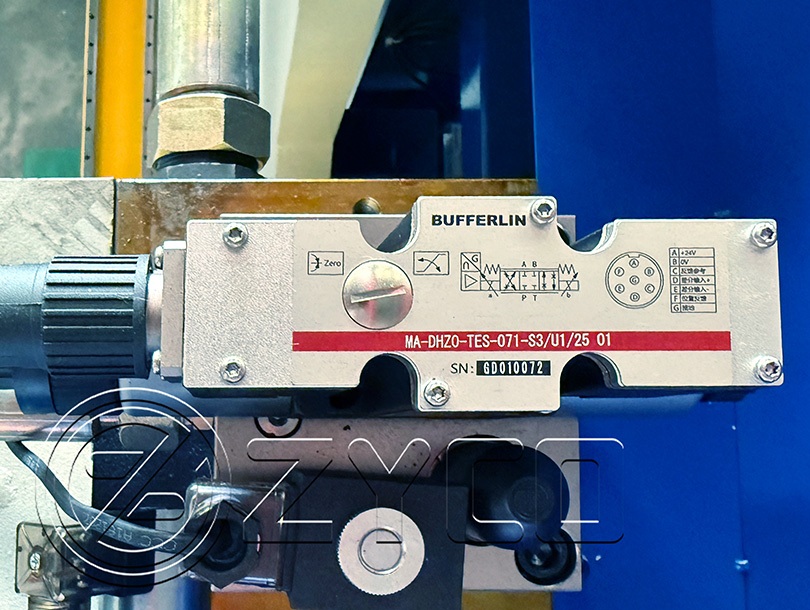

- Die Kernventilbaugruppe verwendet Produkte der Marke BFL und gewährleistet so eine langfristige, stabile und hochpräzise Leistung.
- Der Hydraulikdruck kann präzise eingestellt werden, um den Biegekraftanforderungen verschiedener Materialien optimal gerecht zu werden.
- Das elektrohydraulische Servo-Synchronsteuerungssystem zeichnet sich durch ein kompaktes Design, optimierte Hydraulikzylinderabstände und eine hervorragende Lasttoleranz aus.
Mehr anzeigen +
Hauptmotor

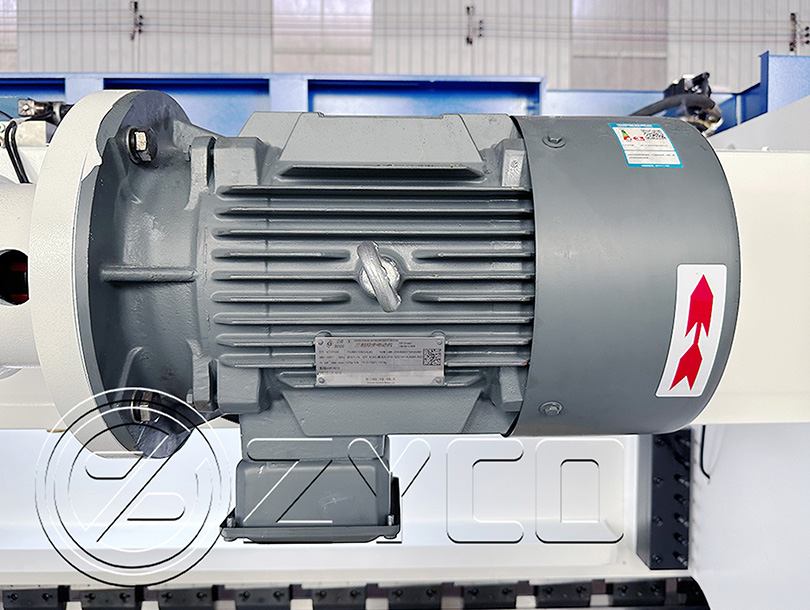

- Original Siemens-Motor für zuverlässige Qualität und Langlebigkeit.
- Geringe Betriebsgeräusche und hervorragende Energieeffizienz.
- Umfassendes After-Sales-Servicesystem.
Mehr anzeigen +
Hinterer Anschlag

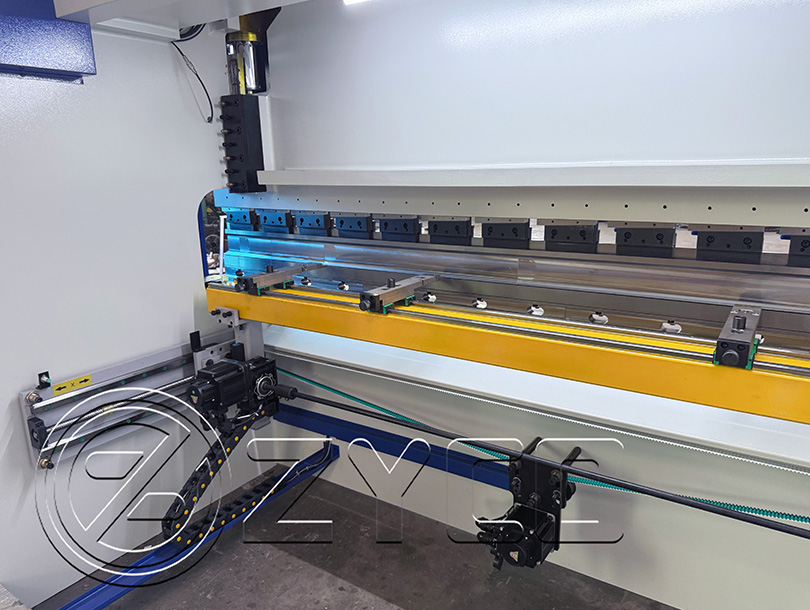

- Importierte hochpräzise Kugelumlaufspindeln und Linearführungen ersetzen herkömmliche Übertragungsmechanismen und gewährleisten eine langfristige, stabile Positioniergenauigkeit.
- Das gesamte System wird einem Hochtemperatur-Anlassprozess unterzogen, um innere Spannungen effektiv zu beseitigen, die Materialeigenschaften zu verbessern und Genauigkeitsabweichungen durch strukturelle Verformungen zu verhindern.
Mehr anzeigen +
Skala

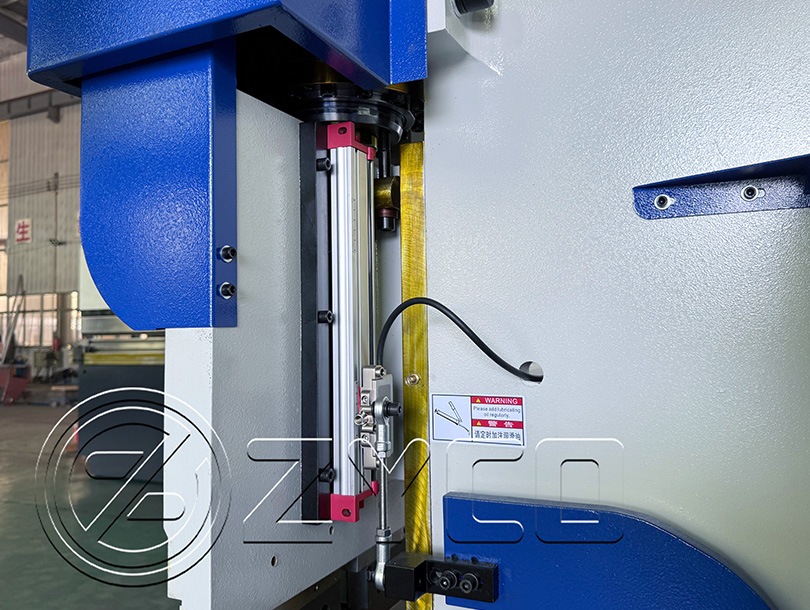

- Das zentrale Messelement ist eine Waage der Marke BFL.
- Ultrahohe Messgenauigkeit und schnelle Reaktion.
- Langlebig und langlebig.
Mehr anzeigen +
Anzeige der internen Struktur
Für detailliertere Spezifikationen zögern Sie bitte nicht, uns zu kontaktieren.
Aufbaudiagramm einer hydraulischen Biegemaschine
1. Öltank 2. Hauptmotor 3. Endschalter 4. Schaltkasten 5.Stoppfinger
6. Hinterer Anschlag 7.Wandpaneel 8.Hydraulikölzylinder 9. Schieber 10. CNC-System
11.Schnellspannen 12.Obere Form 13.Untere Form 14.Werkbank-Stützplatte
Bearbeitung Werkstückzeichnung
Beispielanzeige
Diese Seite unterstützt nicht die Anzeige einzelner Parameter. Bei anderen Modellen wenden Sie sich bitte an uns. |
Parameter | Einheit | Wert |
Gemeinsames Modell | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Druck | KN | 630 | 1000 | 1600 | 2000 |
Biegelänge | mm | 2500 | 3200 | 3200 | 3200 |
Spaltenabstand | mm | 2030 | 2600 | 2600 | 2600 |
Max. Öffnungshöhe | mm | E=440 | E=480 | E=500 | E=520 |
Halstiefe | mm | D=250 | D=320 | D=320 | D=320 |
Gleithub (Y-Achse) | mm | 170 | 200 | 200 | 220 |
Folienbewegungsgeschwindigkeit
| Kein Laden |
mm/s
| 200 |
Drücken | 12 |
Rückkehr | 170 |
Hauptmotorleistung | KW | 5.5 | 7,5 | 11 | 15 |
Maschinengenauigkeit
| Y-Schieberegler wiederholen | mm | ≤±0,02 |
Y-Schiebereglerpositionierung | mm | ≤±0,02 |
X, R Hinteranschlag-Wiederholungspositionierung | mm | ≤±0,05 |
Größe (L*B*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Gewicht | KG | 5500 | 7500 | 9500 | 12000 |
Partner-Angebote
Kundenfotos
Ehrenurkunde
F: Wie erhalten Sie ein genaues Angebot von uns? A: Bitte geben Sie uns Details zu Material, maximaler Dicke und maximaler Breite an.
F: Können Sie OEM-Service anbieten?
A: Ja, das können wir. Ihr Design wird akzeptiert, Ihr eigenes Logo kann auf der Maschine verwendet werden.
F: Wie hoch sind die Versandkosten? von China in Ihr Land?
A: Wir können die Maschine per Schiff oder Flugzeug an Ihren Hafen oder Ihre Hausadresse schicken. Bitte teilen Sie uns Ihren nächstgelegenen Hafen oder Ihre nächstgelegene Adresse mit Postleitzahl mit. Wir haben einen zuverlässigen Spediteur, um eine sichere, bequeme und pünktliche Lieferung zu gewährleisten.
F: Akzeptieren Sie LC-Zahlungen?
A: Ja, normalerweise beträgt unsere Zahlung 30 % + 70 % T/T, LC-Zahlungen sind ebenfalls akzeptabel.
F: Wie wird diese Maschine bedient?
A: Videoleitung unserer Fabrik oder wir senden Ihnen das Video direkt.
F: Wie sieht es mit dem Inbetriebnahmeservice aus?
A: Wir können einen Inbetriebnahmeservice anbieten, der Käufer muss sich Flugtickets leisten.
F: Bieten Sie Unterricht und Schulungen an?
A: Schulung im Werk des Lieferanten.
