Warum ist das Einstechen besser als das einstufige Biegen bei strengen R-Winkel-Anforderungen?

Im Bereich der hochwertigen Blechbearbeitung bestimmen die Anforderungen an die Biegerundungen (R-Winkel) oft direkt die endgültige Oberflächenbeschaffenheit des Produkts, insbesondere in Branchen wie Aufzugsverkleidung, Präzisionsgehäuse, Vitrinen, Türpaneele und Fassaden. Viele Betriebe setzen zur Verbesserung der Biegegenauigkeit auf modernere Biegemaschinen, stellen aber dennoch fest, dass die Biegerundungen einiger Produkte nicht den Kundenanforderungen entsprechen – insbesondere bei Teilen, die einen „rechtwinkligen Effekt, scharfe Kanten und nahezu keine abgerundeten Ecken“ erfordern.

Das Problem liegt oft nicht an der Biegemaschine, sondern an der Verarbeitungsmethode:
Für Produkte mit strengen R-WinkelAnforderungen, "GDacheindeckung + bDas "Ende" ist oft dem traditionellen Single weit überlegen. BEnde.

Im Folgenden wird dies aus der Perspektive der Verarbeitungsprinzipien und der praktischen Anwendungen erläutert.

1. Warum ist es schwierig, in einer einzigen Biegung einen extrem kleinen R-Winkel zu erreichen?

Traditionelle Biegeverfahren (ob Torsion, elektrohydraulisch oder rein elektrisch) unterliegen folgenden technischen Einschränkungen:

1) Das Material selbst besitzt Widerstandsfähigkeit.

Metall federt nach dem Biegen automatisch zurück, bildet einen größeren Winkel und eine natürliche, abgerundete Ecke an der Biegestelle. Egal wie präzise die Biegemaschine ist, sie kann diesen Prozess nicht vollständig unterdrücken.

2) Die V-förmige Öffnung der unteren Matrize bestimmt den Biegewinkel R.

Je größer die untere Form, desto größer der R-Wert; der Unterschied besteht jedoch selbst bei Verwendung einer sehr kleinen V-Nut:

Abgerundete Ecken sind noch sichtbar

Die Außenseite des Werkstücks ist leicht zu beschädigen.

Dicke Platten neigen zu Rissen.

Dadurch wird es schwierig, bei einer einzigen Biegung "Präzision", "Aussehen" und "Festigkeit" in Einklang zu bringen.

3) Je dünner das Blech, desto schwieriger ist es, beim Biegen einen spitzen Winkel beizubehalten.

Edelstahlbleche mit einer Dicke von 0,8–1,2 mm erfordern oft scharfe Kanten, aber wenn das Material beim Biegen zu dünn ist, R-Winkelist immer noch offensichtlich und lässt sich leicht verdrehen und verformen.

2. Wie kann man beim Einstechen den R-Wert der Biegung annähernd zu einem rechten Winkel angleichen?

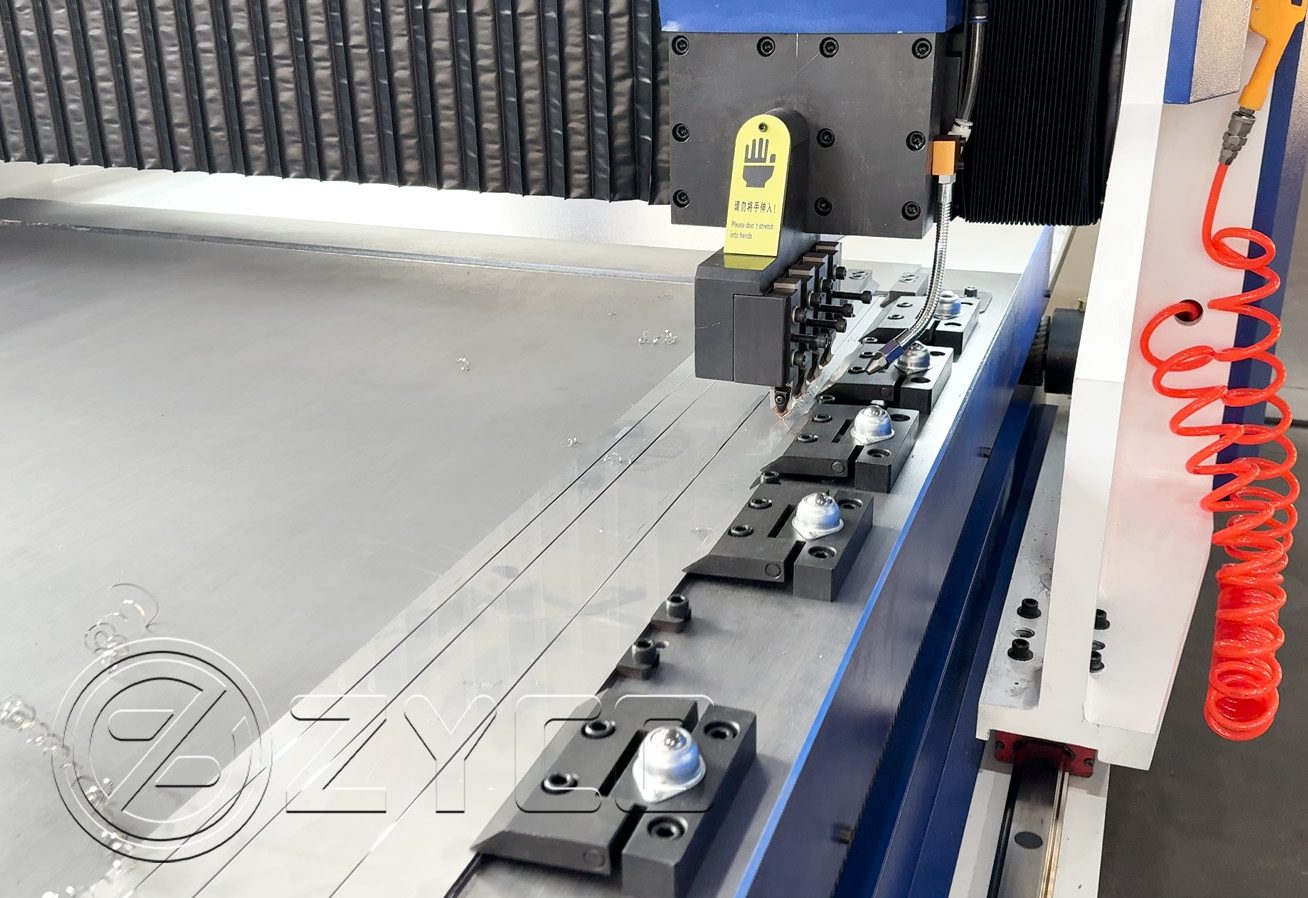

Wird die Faltlinie mit einer Nutmaschine vorbehandelt, ändert sich der Biegeeffekt deutlich:

1) Durch die Verringerung der Dicke des Biegebereichs wird das Material so geformt, dass es sich „entlang der Linie faltet“.

Beim Nuten wird ein Teil der Materialdicke entlang der Biegelinie entfernt, wodurch sich das Blechmaterial leichter an die gekrümmte Oberfläche der Form an der Biegelinie anpasst. Dies führt zu konzentrierteren Falten und einer gleichmäßigeren Spannungsverteilung.

Der Effekt nach dem Biegen ist üblicherweise:

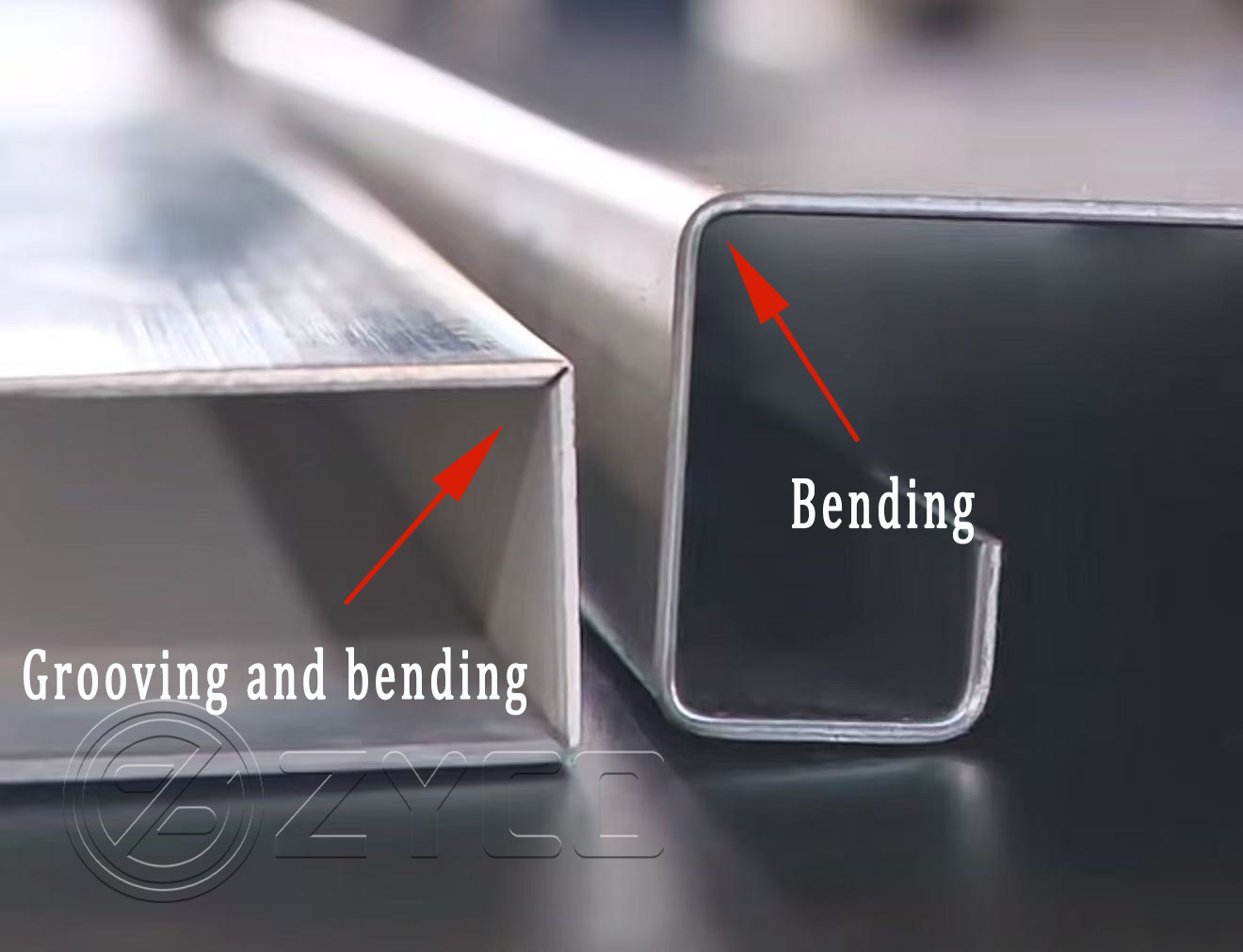

Der R-Winkel verschwindet fast.

Scharfe und saubere Biegekanten

Optisch nähert es sich einem perfekten 90°-Winkel an.

2) Der Materialrückprall wird deutlich reduziert

Die nach dem Einstechen verbleibende Materialstärke ist sehr gering, und das Rückfederungsverhalten wird nahezu vollständig eliminiert, wodurch es einfacher wird, die Genauigkeitsanforderung von ±0,3° nach dem Biegen zu erfüllen.

3) Schonender für Blech – keine Oberflächenspuren, keine Faltenbildung

Durch das Einkerben wird die Biegekraft verringert, wodurch dünne Bleche weniger anfällig für Folgendes werden:

Vertiefungen hinterlassen

Oberflächenkratzer

Falten oder Verformung

Dies verbesserte das Erscheinungsbild des Produkts erheblich.

3. Bei Werkstücken mit strengen Anforderungen an den R-Winkel gibt es drei Schlüsselszenarien, in denen das Einstechen effektiver ist als eine einfache Biegung.

1) Aufzugsindustrie: Erfordert „gerade Kanten und scharfe Linien“

Spiegelpaneele sind besonders anfällig für Biegespuren. Durch die Nuten lassen sich beim Biegen elegante, gerade Kanten beibehalten, wodurch das Paneel eine hochwertigere Anmutung erhält.

2) Architektonische Gestaltung: Innen- und Außenecken müssen „scharf und deutlich“ sein.

Bei Aluminium-Vorhangfassadenpaneelen, Türrahmenleisten usw. ist es üblicherweise erforderlich, dass die Kanten ohne abgerundete Ecken gefaltet werden, da dies den Gesamteindruck beeinträchtigt.

3) Präzisionsgerätegehäuse: Streben nach einem nahtlosen optischen Erscheinungsbild

Serverschränke, Gehäuse für automatisierte Geräte und ähnliches erfordern möglichst scharfe Kanten, um kompakter und eleganter zu wirken.

In solchen Fällen reicht eine einfache Biegung nicht aus, und das Einstechen von Nuten wird fast schon zum Standardverfahren.

4. Nuten und Biegen erhöhen nicht die Kosten, sondern steigern die Wettbewerbsfähigkeit.

Viele Fabriken betrachten das Einrillen von Nuten als einen zusätzlichen Arbeitsschritt, aber nach dem tatsächlichen Ausprobieren stellen sie fest, dass die Vorteile die Kosten bei Weitem überwiegen.

Die Fehlerrate sank deutlich.

Einheitlicheres Erscheinungsbild

Die Kundenbeschwerden gingen zurück

Hochwertige Aufträge lassen sich leichter an die Standards anpassen.

Verbesserung des Gesamtimages des Werks

Bei gleicher Ausstattung verfügen Fabriken, die Nuten herstellen können, über eine deutlich höhere Auftragskapazität als Fabriken, die nur Biegen durchführen können.

5. Zusammenfassung

Bei Produkten mit strengen Anforderungen an den R-Winkel gibt es stets eine technische Grenze für die Biegemöglichkeit in einem Arbeitsgang. Die Nuttechnologie hingegen hebt diese Grenze an und ermöglicht so ein Biegen, das von „machbar“ zu „perfekt“ wird.

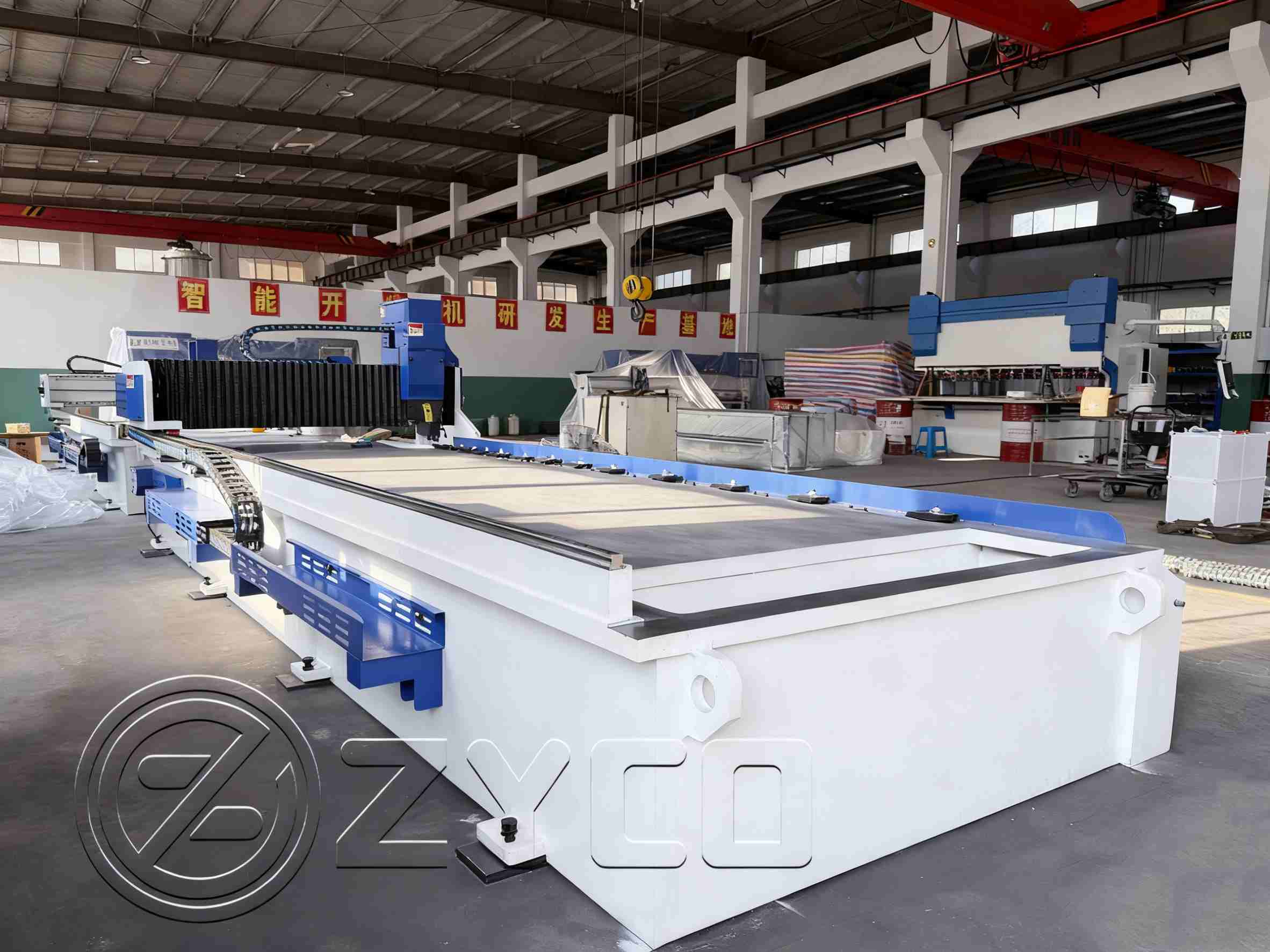

Wenn Sie das Erscheinungsbild Ihrer Produkte verbessern, die Biegegenauigkeit erhöhen oder in einen höherwertigen Markt einsteigen möchten, ist eine Nutmaschine ein wichtiges Ausrüstungsteil, dessen Anschaffung sich lohnt.

Benötigen Sie weitere Informationen zur Anwendung von Nuten an Ihren Produkten? Dann lassen Sie es mich gerne wissen. Ich kann Ihnen basierend auf Ihrer Branche, dem Blechmaterial und Ihren Zeichnungen eine professionellere Beratung bieten.
