Ja, ein W12 4-Walzen-BlechwalzmaschineMit der entsprechenden mechanischen Konfiguration und den passenden Walzprozessparametern können W12-Maschinen konische Formen walzen. In der modernen Metallverarbeitung finden W12-Maschinen breite Anwendung, nicht nur zum zylindrischen Walzen, sondern auch zur Herstellung von... Kegel, konische Abschnitte und Übergangskomponenten.

Das konische Walzen ist jedoch deutlich komplexer als das zylindrische Walzen, da es Folgendes erfordert kontrollierte differentielle Verformung über die PlattenbreiteDie Erzielung einer präzisen Kegelgeometrie hängt von der Maschinenstruktur, der Koordination der Walzenbewegung, der Reibungskontrolle und der Programmierung durch den Bediener ab.

Dieser Artikel erläutert die technischen Grundlagen des konischen Walzens mit einer W12-Maschine sowie die wichtigsten Faktoren, die die Walzqualität beeinflussen.

Was ist konisches Rollen?

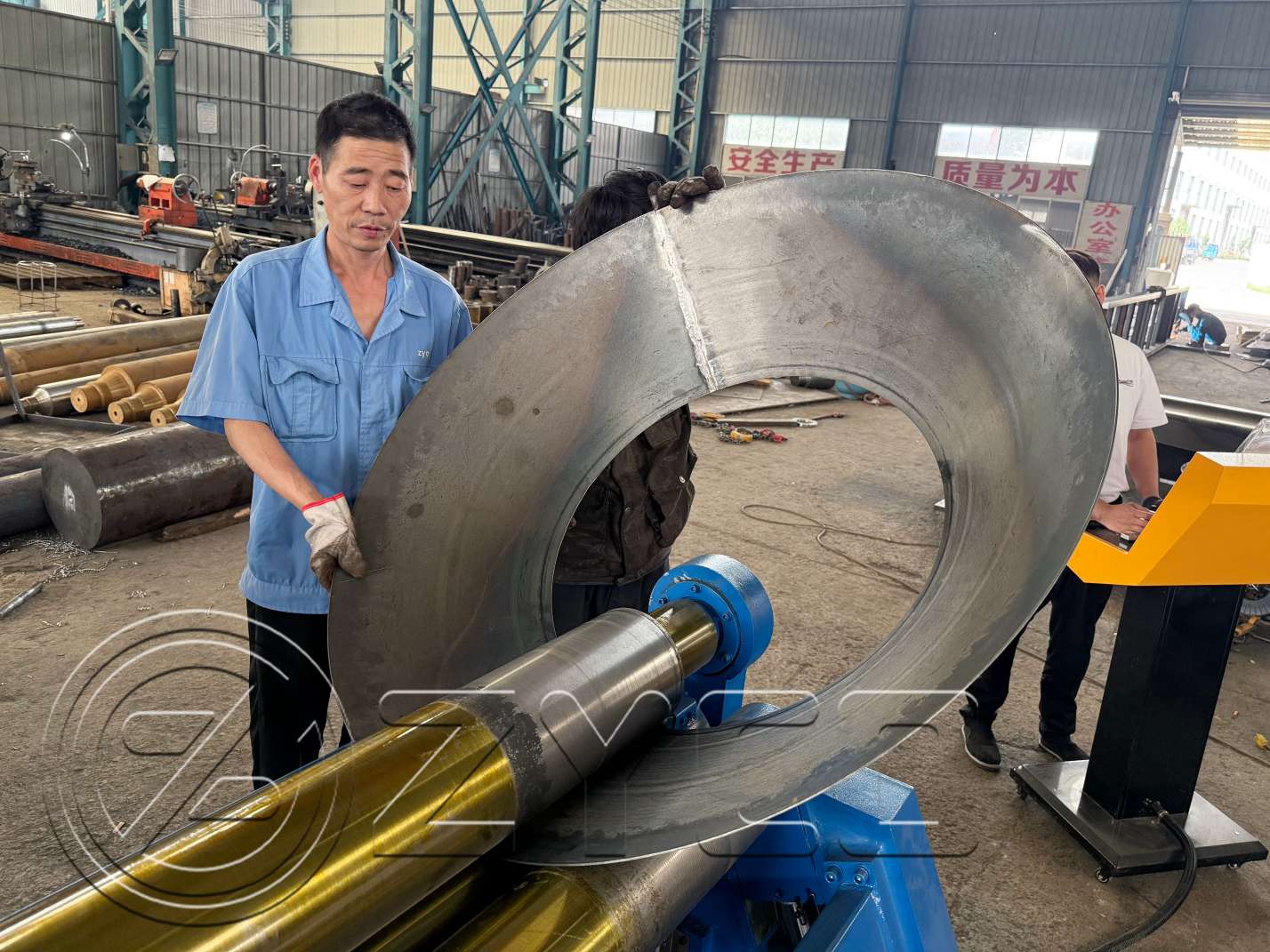

Das konische Walzen ist der Prozess, bei dem eine flache Metallplatte zu einem Kegel oder einer sich verjüngenden zylindrischen Form geformt wird.

Im Gegensatz zum zylindrischen Walzen, bei dem der Biegeradius über die gesamte Blechbreite konstant ist, erfordert das Kegelwalzen Folgendes:

• Unterschiedliche Walzgeschwindigkeiten über die Platte
• Variable Verformung entlang der Plattenränder
• Kontrollierter Materialfluss während der Formgebung

Typische Produkte sind:

• Druckbehälterreduzierer
• Trichterabschnitte
• Übergänge von Windkraftanlagen
• Abgas- und Kanalsysteme
• Industrielle Trichterkomponenten

Warum das Rollen von Kegeln schwieriger ist als das Rollen von Zylindern

Beim zylindrischen Walzen:

• Beide Seiten der Platte legen die gleiche Strecke zurück.
• Der Biegeradius bleibt konstant

Beim konischen Rollen:

• Eine Seite der Platte legt einen größeren Umfang zurück.
• Die beiden Seiten erfordern unterschiedliche Rollbedingungen.
• Das Material erfährt eine ungleichmäßige Verformung

Dies führt zu mehreren technischen Herausforderungen:

• Plattenrutschen
• Geometrische Verzerrung
• Ungleichmäßige Spannungsverteilung
• Verlust der Rundheit

Daher erfordert das Kegelwalzen eine fortgeschrittenere Maschinensteuerung und ein höheres Maß an Bedienererfahrung.

Wie eine W12 4-Walzen-Maschine konische Formen walzt

Eine W12 4-Walzen-Maschine kann durch Erzeugung konisches Walzen durchführen. asymmetrische Rollbedingungenzwischen den beiden Seiten des Tellers.

1. Prinzip der differenziellen Fütterung

Das Schlüsselprinzip lautet:

Eine Seite der Platte muss sich schneller bewegen oder eine weitere Strecke zurücklegen als die andere Seite.

Dies wird erreicht durch:

• Kippen der Seitenrollen
• asymmetrische Anpassung des Walzendrucks
• Erzeugung kontrollierter Reibungsunterschiede

Dadurch nimmt die Platte allmählich eine sich verjüngende Geometrie an.

2. Seitliche Rollneigung

Moderne W12-Rechner umfassen oft:

• Hydraulische Seitenrollverstellung
• Seitliche Rollbewegung
• Unabhängige Positionierungssysteme

Die seitliche Wölbung an einem Ende übt eine andere Biegekraft aus als die gegenüberliegende Seite.

Dadurch entsteht:

• Größerer Rollradius auf einer Seite
• Kleinerer Rollradius auf der anderen Seite

Dadurch entsteht letztendlich die konische Form.

3. Kontrollierte Plattenausrichtung

Beim Kegelwalzen ist die korrekte Plattenausrichtung von entscheidender Bedeutung.

Die Maschine muss Folgendes beibehalten:

• Stabile Klemmkraft
• Genaue Zuführungsrichtung
• Kontrollierte Kantenbewegung

Die W12 4-Walzen-Maschinen bieten hier Vorteile, weil die Platte kontinuierlich zwischen der oberen und der unteren Walze eingeklemmt bleibt.

Dies minimiert:

• Schlupf
• Fehlausrichtung
• Positionierungsfehler

4. Mehrstufige progressive Formgebung

Das konische Walzen erfolgt typischerweise schrittweise.

Der Prozess umfasst üblicherweise Folgendes:

1. Vorbiegen

2. Progressive Rollpassagen

3. Stufenweise Anpassung der Seitenneigung

4. Abschließende geometrische Kalibrierung

Bei dicken Blechen können mehrere Walzzyklen erforderlich sein, um die innere Spannungskonzentration zu reduzieren.

CNC-Technologie beim Kegelwalzen

Moderne CNC-gesteuerte W12-Walzmaschinen verbessern die Kegelwalzleistung deutlich.

Moderne CNC-Systeme ermöglichen:

• Programmierbare Rollenpositionierung
• Automatische Bewegungssynchronisation
• Geometrische Echtzeitkorrektur
• Wiederholbare Kegelproduktion

Dies verbessert Folgendes:

• Dimensionskonsistenz
• Produktionseffizienz
• Genauigkeit des Bedieners

Schlüsselfaktoren, die die Kapazität des konischen Walzens beeinflussen

1. Plattendicke

Dickere Materialien erfordern:

• Höhere Rollkraft
• Höhere Maschinensteifigkeit
• Weitere rollende Pässe

Die Walzleistung von Kegelwalzen ist in der Regel geringer als die von Zylinderwalzen.

2. Streckgrenze des Materials

Hochfeste Werkstoffe erhöhen den Umformwiderstand.

Beispiele:

3. Kegelwinkel

Größere Kegelwinkel erfordern:

• Größere differentielle Verformung
• Aggressivere Seitenneigungseinstellung

Dies erhöht die Schwierigkeit beim Würfeln.

4. Mindestkegeldurchmesser

Kleinere Durchmesser erzeugen:

• Höhere lokale Belastung
• Höheres Risiko von Verformungsdefekten

Die Leistungsfähigkeit der Maschinen gewinnt in diesen Anwendungsbereichen zunehmend an Bedeutung.

Vorteile der W12-Maschinen für das konische Walzen

Im Vergleich zu herkömmlichen 3-Walzen-Systemen bieten die W12 4-Walzen-Maschinen wesentliche Vorteile:

Kontinuierliche Plattenklemmung

Die Platte bleibt während des gesamten Prozesses fest eingespannt, was die Stabilität verbessert.

Höhere Präzision

Eine unabhängige Rollsteuerung ermöglicht eine präzisere Kegelgeometrie.

Bessere Wiederholgenauigkeit

CNC-Systeme ermöglichen die wiederholbare Produktion in der Serienfertigung.

Reduzierte Bedienerabhängigkeit

Die Automatisierung vereinfacht komplexe Walzvorgänge.

Verbesserte Produktivität

Vorbiegen und Walzen können oft in einer einzigen Aufspannung durchgeführt werden.

Typische Branchen, die konisches Walzen verwenden

W12-Kegelwalzmaschinen finden breite Anwendung in:

• Herstellung von Druckbehältern
• Petrochemische Anlagen
• Windenergietürme
• Industrielle Lüftungssysteme
• Bergbau- und Zementausrüstung
• Schwere Stahlkonstruktionen

Häufige Herausforderungen beim Kegelrollen

Auch mit modernsten Maschinen erfordert das Kegelrollen nach wie vor eine sorgfältige Prozesskontrolle.

Typische Probleme sind:

Eine korrekte Maschinenkalibrierung und CNC-Programmierung sind unerlässlich.

Warum sollten Sie sich für die ZYCO W12 4-Walzen-Walzmaschine entscheiden?

Modern ZYCO W12 4-Walzen-Blechwalzmaschinensind für anspruchsvolle Walzanwendungen, einschließlich der Kegelformung, ausgelegt.

Zu den wichtigsten technischen Vorteilen gehören:

• Hochsteife Rahmenkonstruktion
• Präzisionshydrauliksynchronisation
• Fortschrittliche CNC-Steuerungssysteme
• Unabhängige Seitenrollverstellung
• Ausgezeichnete Formwiederholgenauigkeit

Diese Merkmale ermöglichen es den Herstellern, ein hochpräzises Kegelwalzen mit verbesserter Effizienz und reduzierter Rüstzeit zu erreichen.

Abschluss

A Die W12 4-Walzen-Blechwalzmaschine ist voll und ganz in der Lage, konische Formen zu walzen.bei Ausstattung mit geeigneten Steuerungssystemen und Rollkonfigurationen.

Im Vergleich zu herkömmlichen Walzsystemen bieten W12-Maschinen folgende Vorteile:

• Bessere Stabilität
• Höhere Präzision
• Verbesserte Automatisierung
• Höhere Effizienz bei kegelförmigen Anwendungen

Für Hersteller, die sich mit der fortgeschrittenen Metallverarbeitung beschäftigen, bietet die Investition in eine CNC-gesteuerte W12-Walzmaschine erhebliche Vorteile sowohl in Bezug auf die Produktivität als auch auf die Produktqualität.
