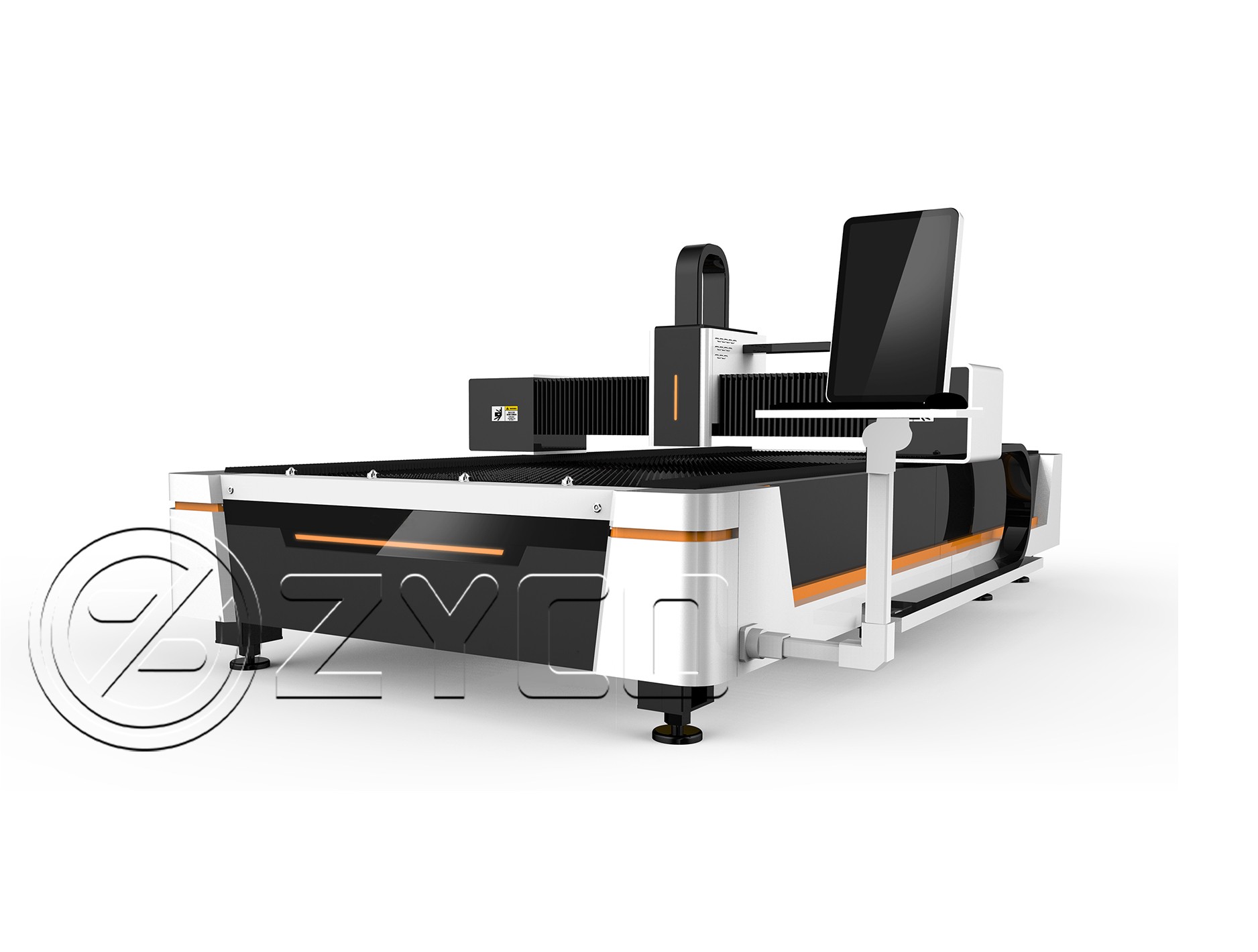

Funktionsweise von Laserschneidmaschinen: Eine vollständige Anleitung

Als moderne Verarbeitungsanlage mit hoher Effizienz und hoher Präzision, Laserschneidmaschinen werden häufig in der Metallverarbeitung, der Elektronikfertigung, der Automobilindustrie und anderen Bereichen eingesetzt. Dieser Artikel analysiert umfassend den Betriebsmechanismus von Laserschneidmaschinen vom Funktionsprinzip, den Kernkomponenten, Anwendungsszenarien bis hin zu Betriebsvorkehrungen.

Ⅰ. Das Kernprinzip von Laserschneidmaschine

Der Kern des Laserschneidens besteht darin, das Material durch einen energiereichen Laserstrahl lokal zu erhitzen, um es zum Schmelzen, Verdampfen oder Zünden zu bringen. Anschließend wird die Schlacke durch ein Hilfsgas weggeblasen, um den Schnitt zu erzielen. Zu den Kernschritten gehören:

1. Lasererzeugung

Laser (wie CO₂-, Glasfaser- oder Nd:YAG-Laser) erzeugen hochenergetische Strahlen durch die Anregung von Partikeln in Gas-, Kristall- oder Glasfasermedien. CO₂-Laser nutzen beispielsweise ein Kohlendioxid-Gasgemisch, um unter einem Hochspannungsfeld Infrarotlicht mit einer Wellenlänge von 10,6 μm freizusetzen. Dieses eignet sich zum Schneiden nichtmetallischer Materialien. Faserlaser (Wellenlänge 1,06 μm) hingegen sind effizienter und eignen sich besser zum Schneiden von Metall.

2. Strahlfokussierung

Durch eine Linse oder einen gekrümmten Reflektor wird der Laserstrahl auf einen winzigen Punkt mit einem Durchmesser von weniger als 0,1 mm fokussiert. Die Energiedichte kann 10⁶~10⁸ W/cm² erreichen, wodurch das Material lokal sofort auf Tausende von Grad Celsius erhitzt wird.

3. Materialschneiden

- Schmelzschneiden: Das Metallmaterial schmilzt unter Hitzeeinwirkung und das Hilfsgas (z. B. Stickstoff) bläst das geschmolzene Material weg.

- Oxidationsschneiden: Sauerstoff wird als Hilfsgas verwendet, um mit Hochtemperaturmetall zu reagieren und das Schneiden zu beschleunigen (z. B. Kohlenstoffstahl).

- Verdampfungsschneiden: Bei Nichtmetallen wie Holz und Acryl wird das Material direkt verdampft.

Ⅱ. Kernkomponenten von Laserschneidmaschine

1. Lasergenerator

Als „Herzstück“ bestimmt er die Ausgangsleistung (500 W – 20 kW) und die Wellenlänge. Faserlaser haben sich aufgrund ihrer elektrooptischen Umwandlungsrate von >50 % durchgesetzt.

2. Schneidkopf

Enthält Fokussierspiegel, Düse und Gaskanal. Die automatische Fokussierfunktion kann sich an Materialien unterschiedlicher Dicke anpassen, um die Schnittqualität sicherzustellen.

3. Bewegungssystem

Ein hochpräziser Servomotor treibt die Führungsschienen der X/Y-Achse an und arbeitet mit dem CNC-System zusammen, um komplexe Grafikschnitte mit einer Positionierungsgenauigkeit von bis zu ±0,05 mm zu realisieren.

4. Kontrollsystem

Ausgestattet mit CAD/CAM-Software wandelt es die Konstruktionszeichnungen in Maschinenanweisungen um und passt Parameter wie Leistung, Geschwindigkeit und Luftdruck an.

5. Kühlsystem

Eine Wasserkühlung oder eine Luftkühlung verhindert eine Überhitzung des Lasers und sorgt für einen stabilen Betrieb.

III. Anwendbare Materialien und Industrieanwendungen

1. Metallische Werkstoffe: Edelstahl, Kohlenstoffstahl, Aluminiumlegierung (Hochleistungslaser erforderlich).

2. Nichtmetallische Werkstoffe: Acryl, Holz, Leder, Keramik (CO₂-Laser erforderlich).

3. Typische Anwendungen:

- Automobilbau: Karosseriebleche, Airbagsensor.

- Elektronikindustrie: Mittelrahmen von Mobiltelefonen, Schneiden flexibler Leiterplatten.

- Kunstdesign: komplexe Hohlskulpturen, individuelle Möbel.

IV. Vorteile und Grenzen des Laserschneidens

1. Vorteile:

- Hohe Präzision (Schnittnaht 0,1mm), geeignet für komplexe Grafiken.

- Berührungslose Verarbeitung, wodurch die Materialverformung reduziert wird.

- Hohe Geschwindigkeit (Schnittgeschwindigkeit bei Kohlenstoffstahl kann 20 m/min erreichen).

2. Einschränkungen:

- Hochreflektierende Materialien (wie Kupfer und Gold) erfordern eine spezielle Behandlung.

- Die Gerätekosten sind hoch und die Schneidleistung dicker Platten (> 25 mm) ist geringer als beim Plasmaschneiden.

V. Sicherheitstechnische Vorgaben

1. Schutzmaßnahmen

- Tragen Sie eine spezielle Schutzbrille, um Laserverbrennungen der Netzhaut zu vermeiden.

- Sorgen Sie für eine Belüftung des Arbeitsbereichs, um giftige Dämpfe (wie beispielsweise Chlorgas, das beim Schneiden von PVC entsteht) zu vermeiden.

2. Gerätewartung

- Reinigen Sie die optische Linse regelmäßig, um eine Leistungsminderung durch Verschmutzung zu vermeiden.

- Überprüfen Sie die Abdichtung der Gasleitung, um Leckagen zu vermeiden.

3. Parameter-Debugging

- Passen Sie Leistung, Brennweite und Schnittgeschwindigkeit an die Materialstärke an. Beispielsweise beträgt die empfohlene Leistung zum Schneiden von 3 mm dickem Edelstahl 1000 W und die Geschwindigkeit 3 ​​m/min.

VI. Zukünftige Entwicklungstrends

1. Intelligentes Upgrade

Der KI-Algorithmus überwacht die Schnittqualität in Echtzeit und korrigiert die Parameter automatisch.

2. Ultraschnelle Lasertechnologie

‍Der Femtosekundenlaser ermöglicht eine „kalte Bearbeitung“, reduziert die Wärmeeinflusszone und eignet sich für spröde Materialien.

3. Grüne Produktion

Energiesparende Laser und umweltfreundliche Hilfsgase (wie beispielsweise die Luftschneidtechnologie) reduzieren den CO2-Fußabdruck.

Abschluss

Laserschneidmaschinen sind aufgrund ihrer Präzision und Flexibilität zu den wichtigsten Werkzeugen der modernen Fertigung geworden. Das Verständnis ihres Funktionsprinzips und ihrer Betriebslogik hilft, das Potenzial der Anlage zu maximieren. Mit der Weiterentwicklung der Technologie Laserschneiden wird die intelligente und nachhaltige Entwicklung der industriellen Produktion weiter vorantreiben.
