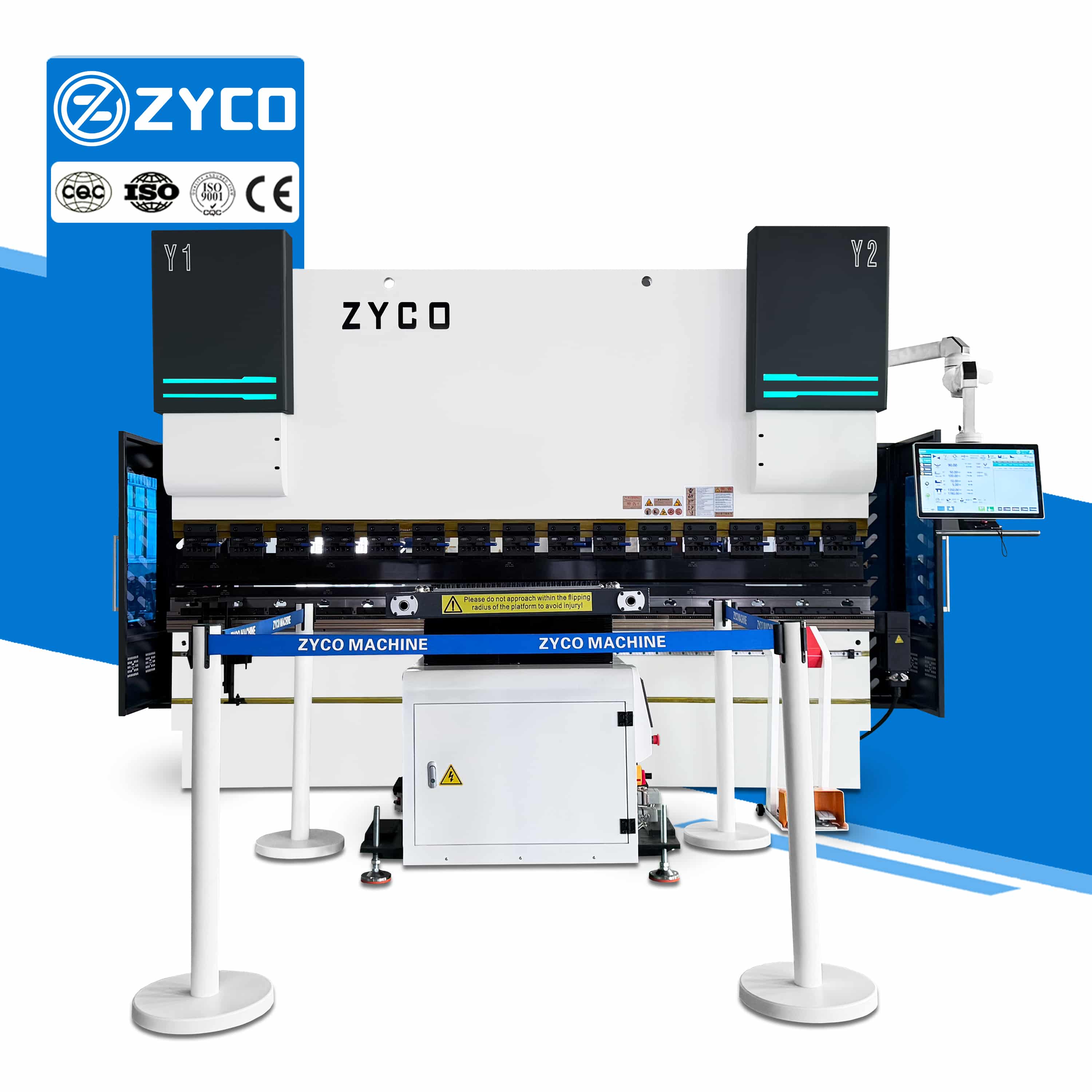

1. Das elektrohydraulische Steuerungssystem E-Touch der neuen Generation verfügt über ein übersichtliches und intuitives Touchscreen-Bedienfeld. Große Funktionstasten in Kombination mit grafischen Symbolen erleichtern die Programmierung. bequem und effizient.
2. Die Standardkonfiguration unterstützt die Ansteuerung von 8+1 Achsen (einschließlich Y1, Y2, X1, X2, R1, R2, Z1, Z2 Achsen und automatische Durchbiegungskompensation).
3. Das System integriert ein intelligentes Überwachungs- und Wartungsmodul, das Echtzeit-Feedback zum Betriebszustand der Geräte liefern und die Bediener bei der schnellen Fehler erkennen und Wartungsarbeiten durchführenwodurch die Betriebsstabilität der Geräte verbessert wird.
Steuerungssystem
- Die Bedienoberfläche verwendet ein intuitives grafisches Symbollayout, wodurch die Programmierkomplexität des Mehrprozessbiegens deutlich reduziert und die Produktionsunterstützungszeit effektiv verkürzt wird.
- Ausgestattet mit einem 21,5 Zoll großen, in Taiwan hergestellten, hochsensiblen Vollfarb-Touchscreen, der Multi-Touch- und Wischgesten mit klarer Anzeige unterstützt.
- Das intelligente Programmiersystem berechnet automatisch den optimalen Biegepfad und führt Kollisionsprüfungen durch, wodurch eine Prozesssimulation vor der Bearbeitung ermöglicht wird.
Mehr anzeigen +
Hydrauliksystem
- Die hydraulische Ventilgruppe verwendet hochwertige Komponenten der Marke BFL, wodurch eine ausgezeichnete Wiederholgenauigkeit und Stabilität im Langzeitbetrieb gewährleistet werden.
- Der hydraulische Ausgangsdruck ist stufenlos an das Werkstück anpassbar und gewährleistet so optimale Biegeergebnisse für Bleche unterschiedlicher Spezifikationen.
- Das elektrohydraulische Servo-Synchronsteuerungssystem zeichnet sich durch eine kompakte Bauweise, einen optimierten Abstand der Hydraulikzylinder und eine ausgezeichnete Antiexzentrizitätskapazität aus.
Mehr anzeigen +

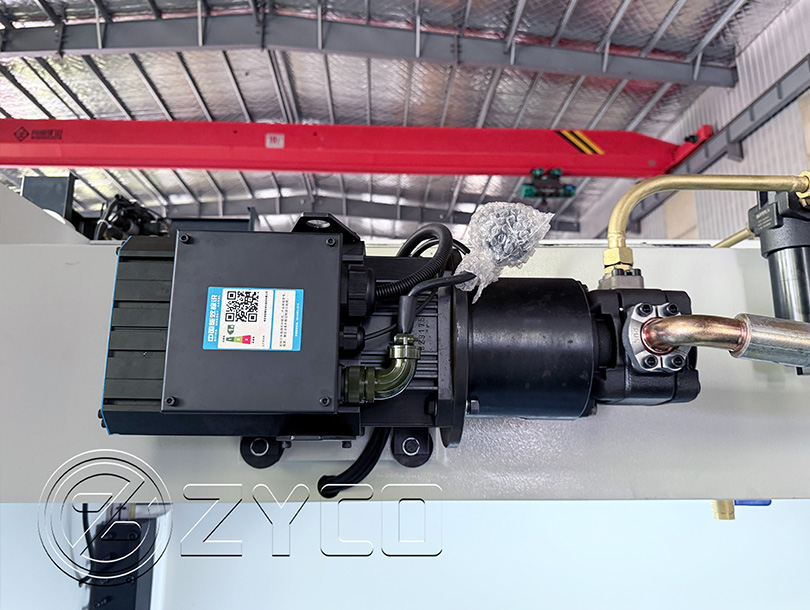

Servomotor
- Verwendet einen Siemens-Motor, der eine stabile Leistung bietet und die Anforderungen eines langfristigen Dauerbetriebs erfüllt.
- Das Gerät arbeitet geräuscharm und mit hoher Energieeffizienz.
- Ein umfassender Kundendienst wird bereitgestellt, um sicherzustellen, dass die Anwender während der Nutzung zeitnahen und professionellen technischen Service erhalten.
Mehr anzeigen +

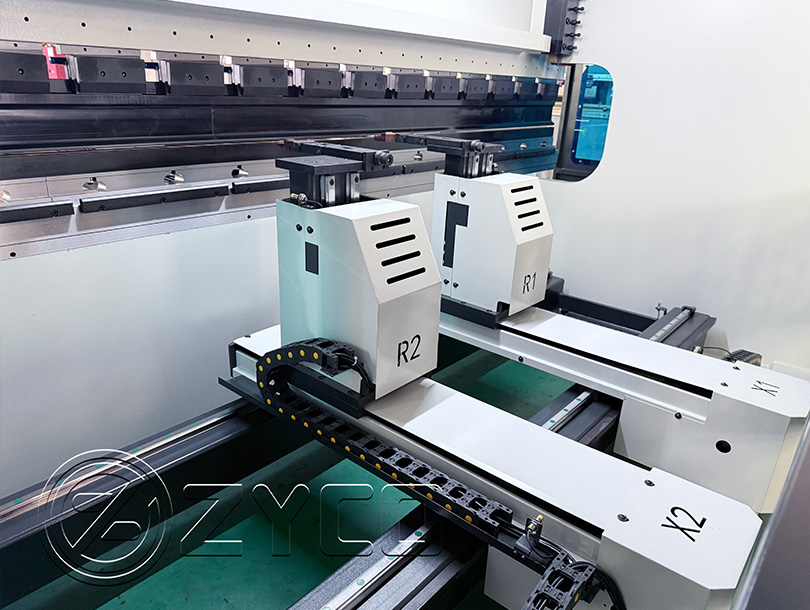

Hinteranschlag
- Das Getriebesystem verwendet importierte hochpräzise Kugelgewindetriebe und Linearführungen anstelle herkömmlicher Übertragungsmethoden, wodurch ein langfristig stabiler Betrieb des Schlittens gewährleistet wird.
- Die Maschinenkörperstruktur wird einer Hochtemperatur-Härtung und Alterungsbehandlung unterzogen, um Verarbeitungsspannungen effektiv abzubauen und eine Genauigkeitsminderung durch Verformung nach langjährigem Gebrauch zu verhindern.
Mehr anzeigen +
Skala
- Das Positionserkennungssystem verwendet ein hochpräzises BFL-Gitterlineal, das ein sensibles Feedback und genaue Daten liefert.
- Hohe Messgenauigkeit und schnelle Reaktionszeit.
- Das zentrale Detektionselement zeichnet sich durch hervorragende Störfestigkeit und eine extrem lange Lebensdauer aus.
Mehr anzeigen +
Darstellung der internen Struktur
Für detailliertere Spezifikationen kontaktieren Sie uns bitte.
Strukturdiagramm einer hydraulischen Biegemaschine
1. Öltank 2. Hauptmotor 3. Endschalter 4. Schaltschrank 5. Stoppfinger
6. Hinteranschlag 7. Wandpaneel8. Hydraulikölzylinder 9. Schieber 10. CNC-System
11. Schnellspannsystem 12. Oberform 13. Untere Form 14. Werkbank-Trägerplatte
Bearbeitungswerkstückzeichnung
Beispielanzeige
Diese Seite unterstützt keine Einzelanzeige der Parameter. Bei anderen Modellen kontaktieren Sie uns bitte. |
Parameter | Einheit | Wert |
Gemeinsames Modell | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Druck | KN | 630 | 1000 | 1600 | 2000 |
Biegelänge | mm | 2500 | 3200 | 3200 | 3200 |
Spaltenabstand | mm | 2030 | 2600 | 2600 | 2600 |
Maximale Öffnungshöhe | mm | E=440 | E=480 | E=500 | E=520 |
Halstiefe | mm | D=250 | D=320 | D=320 | D=320 |
Gleitstrich (Y-Achse) | mm | 170 | 200 | 200 | 220 |
Geschwindigkeit des Slides
| Kein Laden |
mm/s
| 200 |
Drücken | 12 |
Rückkehr | 170 |
Hauptmotorleistung | KW | 5,5 | 7,5 | 11 | 15 |
Maschinengenauigkeit
| Y-Schieberegler wiederholen | mm | ≤±0,02 |
Y-Schieberegler-Positionierung | mm | ≤±0,02 |
X, R Hinteranschlag-Wiederholungspositionierung | mm | ≤±0,05 |
Größe (L*B*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Gewicht | KG | 5500 | 7500 | 9500 | 12000 |
Partner
Kundenfotos
Ehrenurkunde
F: Wie erhalte ich ein genaues Angebot von uns? A: Bitte geben Sie uns die Details zum Material, zur maximalen Dicke und zur maximalen Breite an.
F: Bieten Sie OEM-Service an?
A: Ja, das ist möglich. Ihr Design ist akzeptiert, Ihr eigenes Logo kann auf der Maschine verwendet werden.
F: Wie hoch sind die Versandkosten? aus China in Ihr Land?
A: Wir können die Maschine per See- oder Luftfracht an Ihren Hafen oder Ihre Adresse liefern. Bitte teilen Sie uns Ihren nächstgelegenen Hafen oder Ihre Adresse mit Postleitzahl mit. Wir arbeiten mit einem zuverlässigen Spediteur zusammen, der eine sichere, bequeme und pünktliche Lieferung gewährleistet.
F: Akzeptieren Sie Zahlungen per Akkreditiv?
A: Ja, üblicherweise beträgt unsere Zahlungsweise 30% + 70% T/T, LC-Zahlung ist ebenfalls akzeptabel.
F: Wie bedient man diese Maschine?
A: Wir können Ihnen per Video aus unserer Fabrik zur Verfügung stehen oder Ihnen das Video direkt zusenden.
F: Wie sieht es mit der Inbetriebnahme aus?
A: Wir können einen Inbetriebnahmeservice anbieten, der Käufer muss jedoch die Flugtickets selbst bezahlen.
F: Bieten Sie Lehrtätigkeiten und Schulungen an?
A: Schulung im Werk des Lieferanten.
