ZYCO
1. Präzisionstechnik: Die elektrohydraulische Abkantpresse DA53T ist ausgestattet mit ein hochpräzises CNC-System, Bereitstellung außergewöhnliche Kontrolle von Biegewinkeln und Positionierung, um jederzeit einen präzisen und zuverlässigen Betrieb zu gewährleisten, was zu gleichbleibenden Ergebnissen führt hohe Qualität Werkstücke.
2. Vielseitige Biegeleistung: Mit seiner hohe Biegekraft und breites BearbeitungsspektrumDie Maschine kann Bleche unterschiedlicher Dicke effizient bearbeiten und bietet stabile und zuverlässige Leistung in einer Vielzahl von Anwendungen.
3. Intelligentes Design: Ein intelligenter Lichtstreifen, der je nach Biegezustand die Farbe ändert, hilft dem Bediener, den aktuellen Betriebsmodus schnell zu erkennen, und erhöht die Sicherheit.

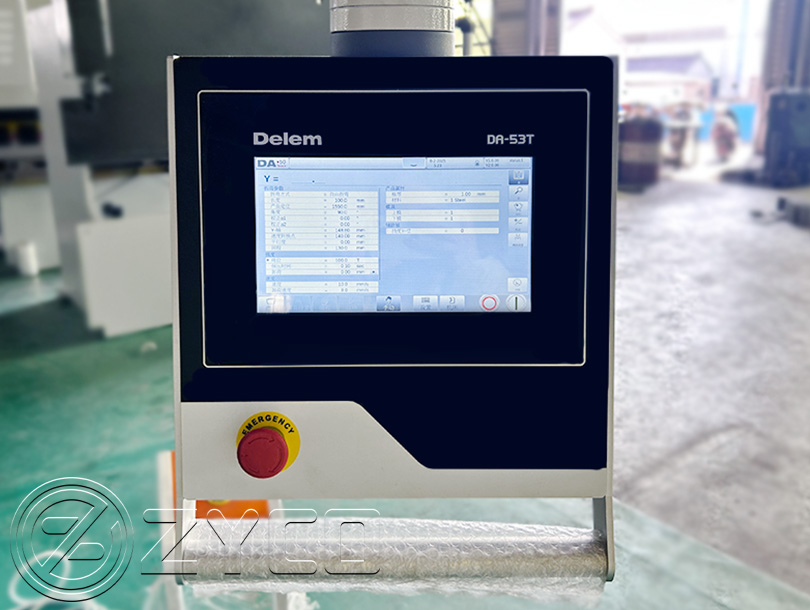

Steuerungssystem
- Ein integrierter, hochentwickelter intelligenter Y-Achsen-Algorithmus koordiniert präzise die Steuerung von Ventilen im offenen und geschlossenen Regelkreis.
- Ausgestattet mit einem 10,1 Zoll großen, hochauflösenden Vollfarb-Touchscreen bietet es eine klare und intuitive Anzeige.
- Es verfügt über eine umfassende Datenbank mit Formen, Materialien und Produkten und ist vollständig kompatibel mit Servo- und Frequenzumrichtersystemen.
Mehr anzeigen +
Skala
- Garantierte Markenqualität, gefertigt mit importierten italienischen GIVI-Waagen.
- Präzise Positionierung und schnelle Reaktion.
- Zuverlässige Qualität und Langlebigkeit.
Mehr anzeigen +
Hauptmotor
- Originaler Siemens-Motor, solide Qualität, gewährleistet langfristig stabilen Betrieb.
- Geräuscharm, energiesparend und hocheffizient.
- Wir bieten Ihnen einen umfassenden Kundendienst, der Sie bei jedem Schritt unterstützt.
Mehr anzeigen +
Hinteranschlag
- Importierte hochpräzise Kugelgewindetriebe und Linearführungen bilden eine solide Grundlage für eine langfristig stabile Positioniergenauigkeit.
- Die gesamte Maschine wird einer Hochtemperaturvergütung unterzogen, um innere Spannungen vollständig zu beseitigen, die Materialeigenschaften zu verbessern und Genauigkeitsabweichungen durch strukturelle Verformungen wirksam zu verhindern.
Mehr anzeigen +
Hilfsführungsschienen
- Die symmetrisch gestalteten Hilfsführungsschienen arbeiten mit den Hauptführungsschienen zusammen und bilden eine starre, verwindungssteife Struktur, die einen reibungslosen Betrieb der Schiene auch unter ungleichmäßigen Belastungen gewährleistet.
- Dadurch werden außermittige Lastmomente wirksam kompensiert und ein Kippen des Schlittens verhindert, was für gleichmäßige Werkstückbiegewinkel und eine außergewöhnlich hohe Bearbeitungsgenauigkeit sorgt.
- Durch den Ausgleich von anormalen Spannungen schützt es die Kernstruktur der Maschine (wie z. B. Rahmen und Hauptschienen) vor Verformung oder Beschädigung und verlängert so die Lebensdauer des Geräts.
Mehr anzeigen +
Darstellung der internen Struktur
Für detailliertere Spezifikationen kontaktieren Sie uns bitte.
Strukturdiagramm einer hydraulischen Biegemaschine
1. Öltank 2. Hauptmotor 3. Endschalter 4. Schaltschrank 5. Stoppfinger
6. Hinteranschlag 7. Wandpaneel8. Hydraulikölzylinder 9. Schieber 10. CNC-System
11. Schnellspannsystem 12. Oberform 13. Untere Form 14. Werkbank-Trägerplatte
Bearbeitungswerkstückzeichnung
Beispielanzeige
Diese Seite unterstützt keine Einzelanzeige der Parameter. Bei anderen Modellen kontaktieren Sie uns bitte. |
Parameter | Einheit | Wert |
Gemeinsames Modell | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Druck | KN | 630 | 1000 | 1600 | 2000 |
Biegelänge | mm | 2500 | 3200 | 3200 | 3200 |
Spaltenabstand | mm | 2030 | 2600 | 2600 | 2600 |
Maximale Öffnungshöhe | mm | E=440 | E=480 | E=500 | E=520 |
Halstiefe | mm | D=250 | D=320 | D=320 | D=320 |
Gleitstrich (Y-Achse) | mm | 170 | 200 | 200 | 220 |
Geschwindigkeit des Slides
| Kein Laden |
mm/s
| 200 |
Drücken | 12 |
Rückkehr | 170 |
Hauptmotorleistung | KW | 5,5 | 7,5 | 11 | 15 |
Maschinengenauigkeit
| Y-Schieberegler wiederholen | mm | ≤±0,02 |
Y-Schieberegler-Positionierung | mm | ≤±0,02 |
X, R Hinteranschlag-Wiederholungspositionierung | mm | ≤±0,05 |
Größe (L*B*H) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 × 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Gewicht | KG | 5500 | 7500 | 9500 | 12000 |
Partner
Kundenfotos
Ehrenurkunde
Q: Wie trägt die Abkantpresse dazu bei, während der Produktion gleichbleibende Biegewinkel zu gewährleisten?A: Das CNC-Steuerungssystem koordiniert die Maschinenbewegung und -positionierung während jedes Biegevorgangs und trägt so dazu bei, gleichbleibende Winkel von Werkstück zu Werkstück zu gewährleisten. Dies ist besonders vorteilhaft für die Serienfertigung, bei der Wiederholgenauigkeit wichtig ist.
Q: Kann diese Abkantpresse Edelstahlbleche biegen?
A: Ja. Die Abkantpresse kann zum Biegen von Edelstahl eingesetzt werden, sofern Maschinenkapazität und Werkzeuge optimal auf Blechdicke und Biegelänge abgestimmt sind. Edelstahl erfordert im Allgemeinen eine höhere Biegekraft als Baustahl, daher ist die richtige Maschinenauswahl wichtig.
Q: Wie kann ich die Rüstzeit beim Einsatz einer Abkantpresse verkürzen?
A: Die Rüstzeiten lassen sich verkürzen, indem die richtigen Werkzeuge bereitgestellt, Biegeabläufe im Voraus programmiert und häufig verwendete Biegeprogramme im CNC-System gespeichert werden. Dies ist besonders hilfreich bei Serienaufträgen und der Fertigung von Kleinserien.
Q: Kann die Abkantpresse Biegeprogramme für die Serienproduktion speichern?
A: Ja. CNC-gesteuerte Abkantpressen können Biegeprogramme speichern, sodass Bediener zuvor verwendete Einstellungen abrufen können, anstatt die Parameter für jeden Produktionslauf erneut einzugeben. Dies kann die Effizienz steigern und Rüstfehler reduzieren.
